产品描述：

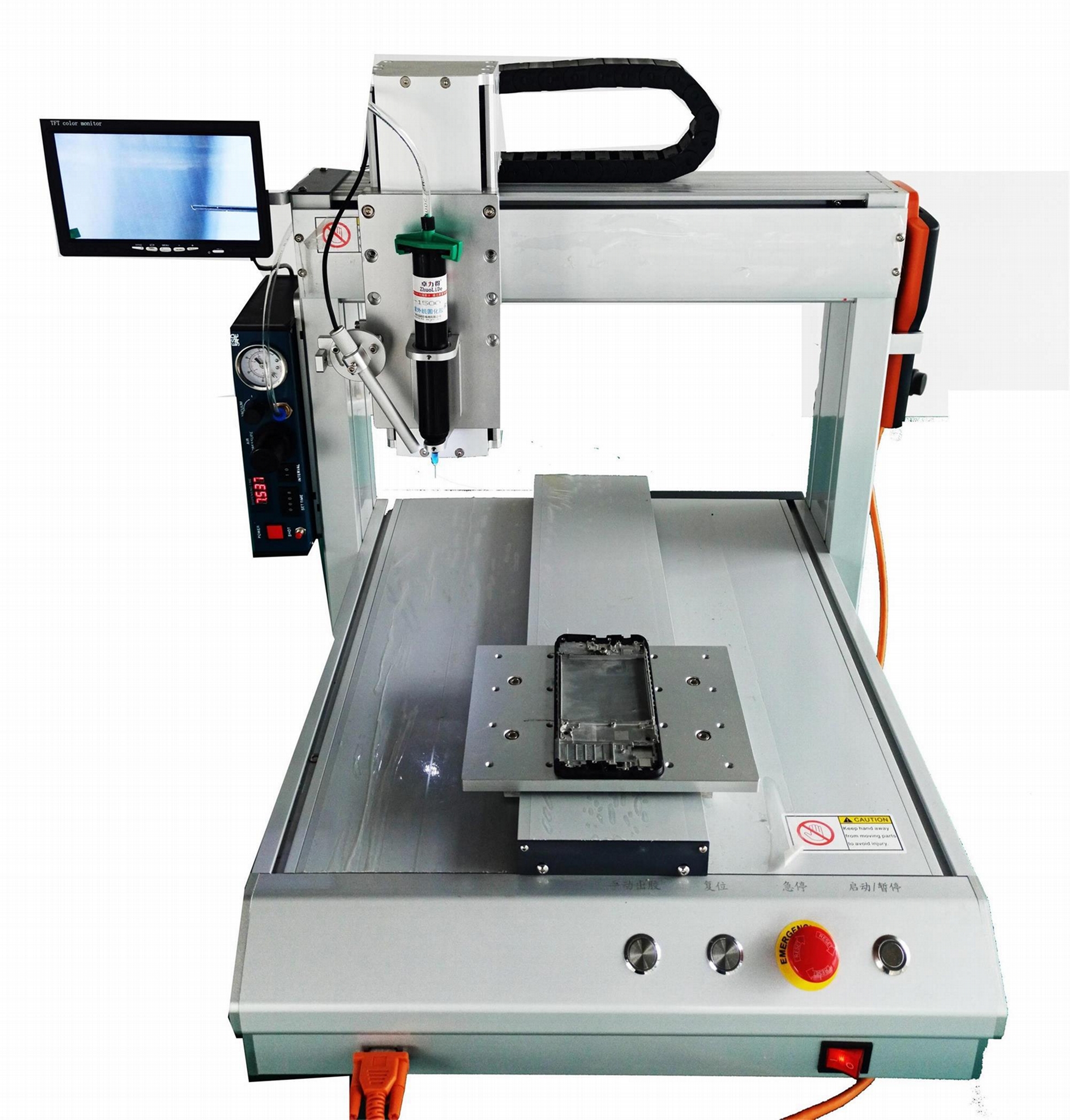

三轴实时影像自动点胶机是公司推出的全新一代自动点胶机，继承了传统点胶机的高速稳定的优点基础上，增加了实时CCD影像，方便设定操作及可实时观察点胶效果，是设备人性化的一大提升。

产品特点：

1.重复定位精度高，作业高效。
2.设备结构成熟，作业稳定。
3.随动影像实时监测细微结构的点胶效果。
4.设备运作噪声小，体积适中。



     规格表

名称:三轴实时影像自动点胶机

型号:ZT-DJ331-I、ZT-DJ441-I、ZT-DJ661-I

行程 X/Y/Z(mm)：300/300/100、400/400/100、600/600/100

编程方式：示教器编程或图形导入

影像倍率：1-600倍

影像显示：7寸液晶显示

点胶针头：塑钢针头/TT针头

点胶筒：3CC/5CC/10CC/30CC/55CC/100CC/200C/300CC/500CC

最小吐出量：0.01ml

出胶频率：5次/秒

负载：Y/X轴负载：10KG

   Z轴负载：5KG

轴动速度：0--600mm/sec

重复定位精度：丝杆传动：0.01-0.02

                 同步带传动：0.02-0.04

程序记录模式：至少100，每组5000points

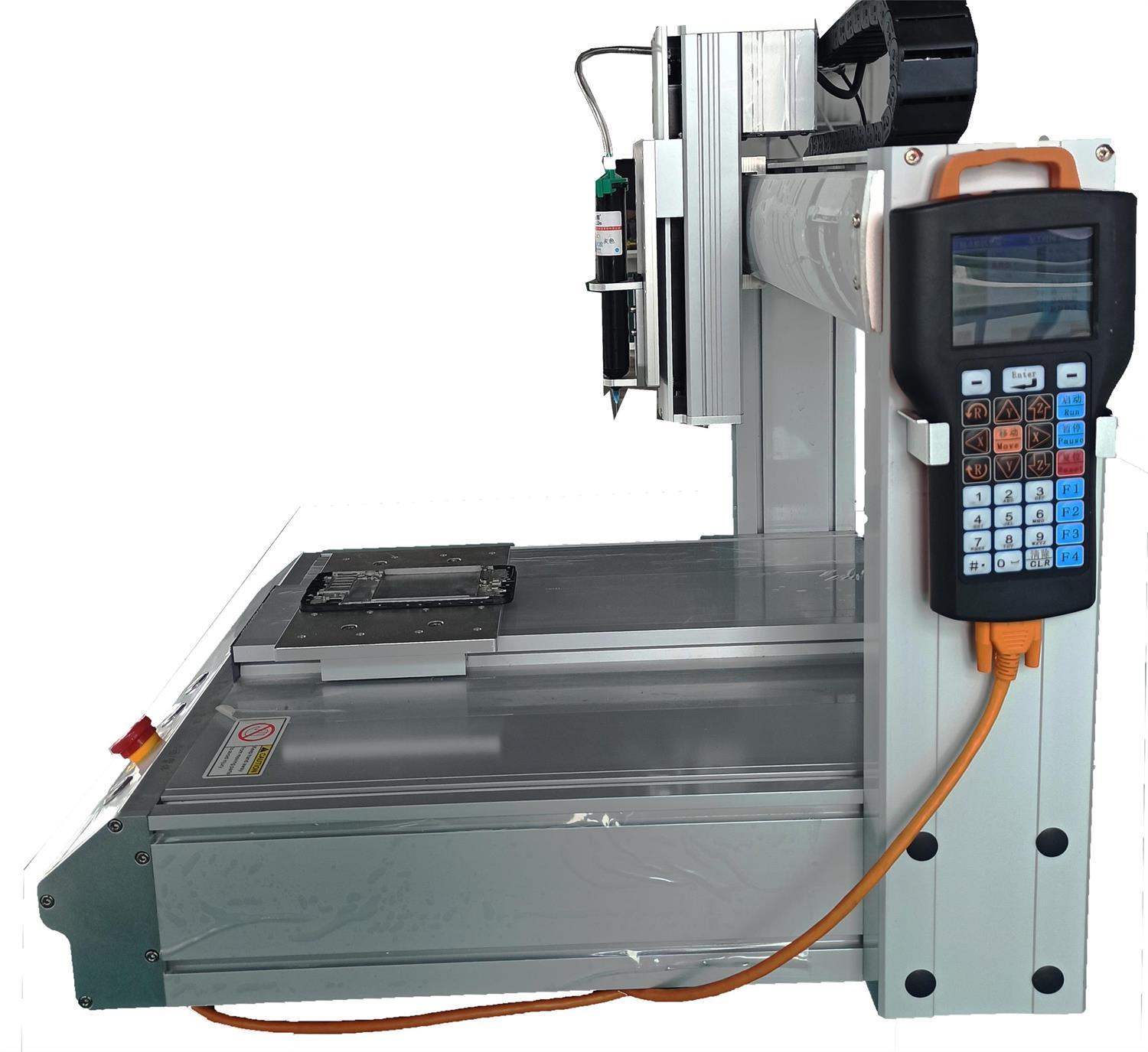

显示方式：LCD 教导盒

马达系统：日本信浓电机

传动方式：导轨：台湾上银直线丝杆

         丝杆传动：台湾上银直线丝杆

         皮带：意大利意拉泰同步带

XYZ轴同步带为标准配置，Z轴丝杆为选配，XYZ轴丝杆为定制

输入电源：110V ~ 220V

外部控制接口：RS232

电机控制轴数：3轴

轴动范围mm：X轴：300、400、600

               Y轴：300、400、600

               Z轴：100、100、100

外形尺寸：530/590/630、630/690/630、830/890/800

本机重量：45 KG、55 KG、65 KG
