颢亚19寸机架式8端口LCD KVM控制台（Vswitch LKX908S）



概述

LKX908S是通过自带的一组19寸液晶显示器、键盘、触摸鼠标控制访问8台计算机，一台LKX908S可以直接管理8台计算机，通过级联匹配的切换器，最多可控制 128 台计算机。

LKX908S集成了LED背光的LCD 液晶显示器、键盘、触摸鼠标于 1U高度的控制终端，节省机房使用空间并提高了工作效率。



产品图片

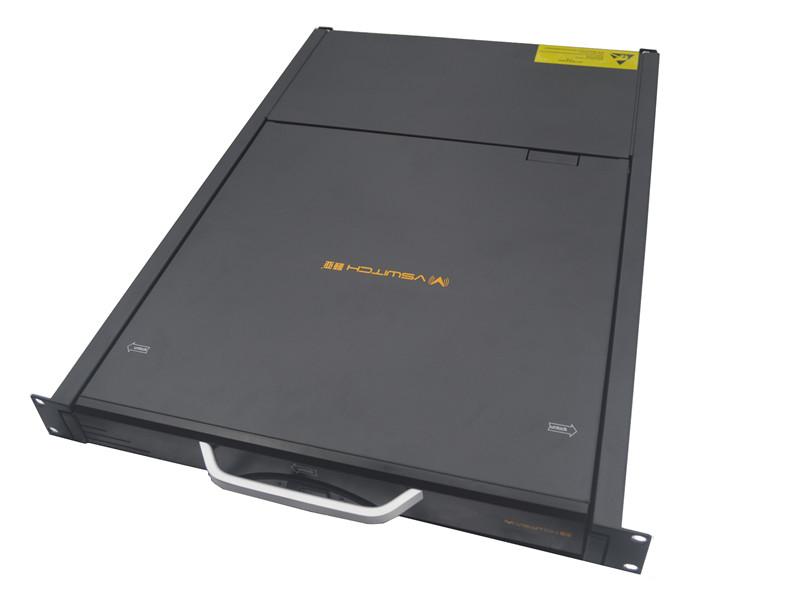

前视图

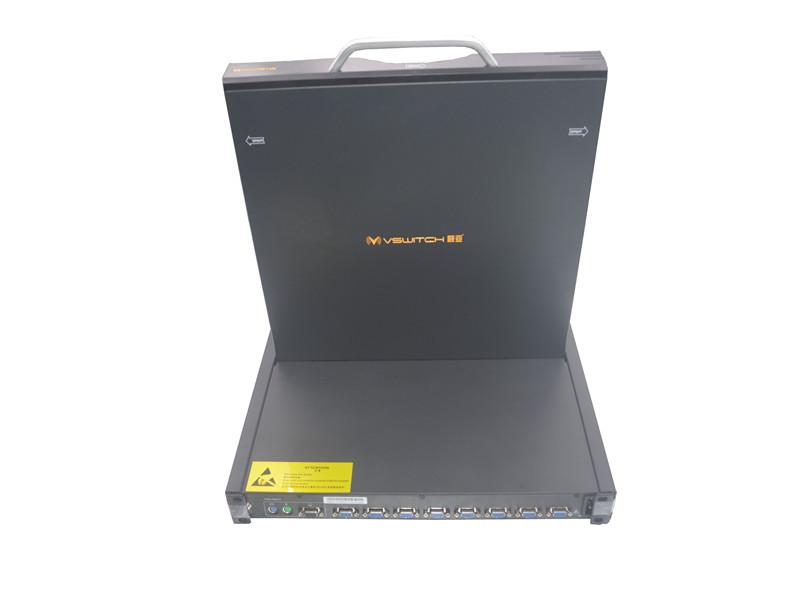

后视图





产品特性

硬件结构

• 整合19英寸LCD液晶显示屏与8口KVM于单一抽拉式机身内，仅占1U空间
• LCD屏幕可展开110度，提供最舒适操作及浏览角度
• 更佳手感的剪刀脚式88键超薄键盘，支持独立数字小键盘，工业级触摸板鼠标，带滚轮功能，
• 高品质KingSlide机架专用滑轨
• 机柜安装范围：650mm-1000mm



管理操控

• 不需要安装软件，可通过面板按键、键盘热键、OSD菜单方式或功能键来直接对8台计算机进行切换操作 ，切换电脑时，会自动记录并存储键盘原有工作状态，
• 双接口，支持访问PS/2和USB接口的计算机，PS/2和USB接口自动识别
• 支持热插拔，不需KVM关闭电源即可随时增加或移除服务器
• 安全机制，唯有通过授权的使用者才可检视及操作服务器，
• 提供8位保护密码以及端口名称查找功能，警示音提示切换完成
• 内置一个专用级联输入口，不占用PC端口，自动识别级联层数，支持8层级联
• 端口指示灯指示各端口状态，7段数码管指示当前操作的级联层，
• 自动扫描功能，可逐一监看使用者所选择的服务器，时间间隔可设置为5-99秒，
• 跨平台支持，支持Windows、Linux和Sun等主流操作系统





显示特性

• 19”LCD TFT液晶屏，高亮度，高清晰，高分辨率显示，最高达1280×1024@75Hz
• LCD OSD调节，支持对液晶显示屏进行调整，
• 满足DDC,DDC2,DDC2B标准，符合VESA标准，自动调整为液晶屏幕最佳效果，
• 支持VGA,SVGA,XGA,SXGA,WXGA视频输入，



安全节能

• 自动锁止装置，在不使用时推入机架自动锁止，防止意外打开或损坏
• 一键轻松解锁，把手上的自然一键解锁装置更方便使用
• 内置直流或交流电源模块，无需传统手动电源开关，
• 自动电源开关设计，将设备推入机柜不使用时，自动关闭LCD电源节省能源，使用控制台时，自动接通LCD电源
• 采用机床拖链式防护设计信号线缆设计，避免多次抽拉LCD 控制台后的线缆耗损



键鼠特性

• 触摸板鼠标，高灵敏度，高分辨率，触摸板X/Y分辨率>1000点/英寸，（40点/mm）
• 带左右2个功能按键，支持滚轮功能，超长使用时间>1000000次，
• 超薄键盘99键，99 键（82 键主键盘 +19 键独立数字键盘）
• 兼容PS/2和USB接口，支持IMAC,POWER MAC以及SUN等各种电脑服务器











产品连接图

























配件（标配&选配）

标配



型号	描述
标配KVM线	1.8米内置芯片KVM信号线（USB&PS/2）
电源	220V AC交流电源连接线
机架配件	415mm机架安装组件（适合600mm-950mm机架安装）





选配



型号	描述
Cable 3M	3米内置芯片KVM信号线（USB&PS/2）
Cable 5M	5米内置芯片KVM信号线（USB&PS/2）
Cable 8M	8米内置芯片KVM信号线（USB&PS/2）



规格参数

项目内容	品牌	型号
	VSWITCH颢亚	LKX908S
电脑连接数	直接连接数	8台
	最大连接数	128台
	连接端口类型	8 x HDB-15 母头
	级联端口类型	1 x HDB-15 母头，  2 x PS/2
切换功能参数	PC选择切换方式	OSD菜单选择、热键、面板按键
	兼容主机类型	可同时兼容USB和PS/2接口服务器
	自动扫描时间设置	5-99秒
	切换器最高分辨率	1920 x 1440
	7段LED数码管	级联层显示
显示屏	显示屏类型、色彩显示（Color）	SXGA TFT、16.7M
	可视面积、最佳分辨率	19 inch、1280 x 1024
	亮度、对比度	300cd/m2(Typ)、500:1(Typ)
	像素间隔（mm）、LCD MTBF	0.294（H）x0.294(W)、>50000小时
	工作电压及功耗	3.3V DC、<24W
	LCD OSD操作按键及电源按键	4X圆钮、1X圆钮,右上方
键盘鼠标特性	键盘类型	99 键（82 键主键盘 +19 键独立 数字键盘）
	鼠标类型	触摸板，2个功能键支持滚轮功能
	兼容IBM/AT	支持 Microsoft Windows / SUN/ MAC/ UNIX
	X/Y分辨率及使用寿命	>1000点/英寸，（40点/mm）、>10000000次
电源	交流电源输入（AC）	90V~264V AC / 12V DC 48W
	直流电源输入（DC）	-36V-72V DC / 12V DC 48W
	使用寿命	>60000小时（250C）
工作环境	推荐工作	0~50°C
	存储温度	-20~60°C
	湿度	0~80% RH, 无凝结
物理特性	外壳材质及颜色	钢质铝合金 + 黑色
	机器净重/毛重	15kg / 23 kg
	机身尺寸（W x D x H）	448mm×687.5mm×42.5mm
	包装尺寸（W x D x H）	810mm×620mm×190mm
	机柜安装深度( 长 x 宽 x 高)	650~~1000mm
