一级白刚玉段砂细粉0-1mm

产品介绍：



我公司生产的白刚玉磨料选用钠含量低的铝氧化粉为原料，经电熔提炼结晶而成，纯度高、自锐性好、耐酸碱腐蚀、耐高温、热态 性能稳定它硬度略高于棕刚玉，耐酸碱腐蚀、耐高温热稳定性好。白钢玉的熔点达到2050℃，是一种耐冲刷耐火原料，广泛应用于冶炼，铸造等行业。



一级白刚玉段砂细粉0-1mm的性能特点：

• 氧化铝纯度高（Al2O3 纯度99%以上），杂质少。
• 钠含量低。（Na2O 含量0.3%以内）钠含量低可以降低冶炼过程中β-Al2O3（Na2O·11Al2O3）的生成量，冶炼出的白刚玉α-Al2O3转换率高，因而耐火温度，抗冲刷性能强。
• 硬度高，机械强度高。
• 抗化学侵蚀能力强，作为耐火浇注料和骨料可以提高耐火材料的性能。
• 热膨胀系数低。白刚玉的线性热膨胀系数如下：



温度(°C)	573	673	773	8730	973	1073	1273
线性膨胀系数(x10-6/ °C)	3.34	4.46	5.10	5.75	6.02	6.28	6.63





生产规格：

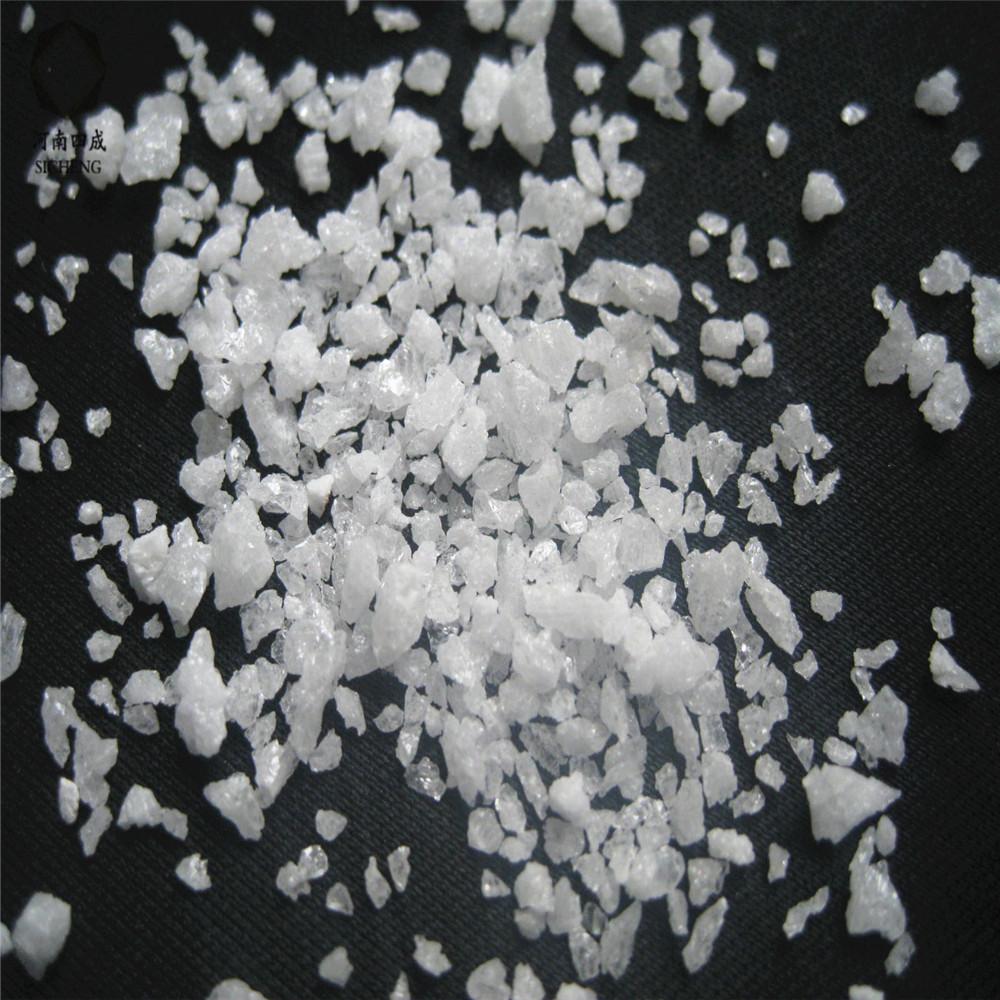

白刚玉段砂	0-1mm,1-3mm,3-5mm,5-8mm

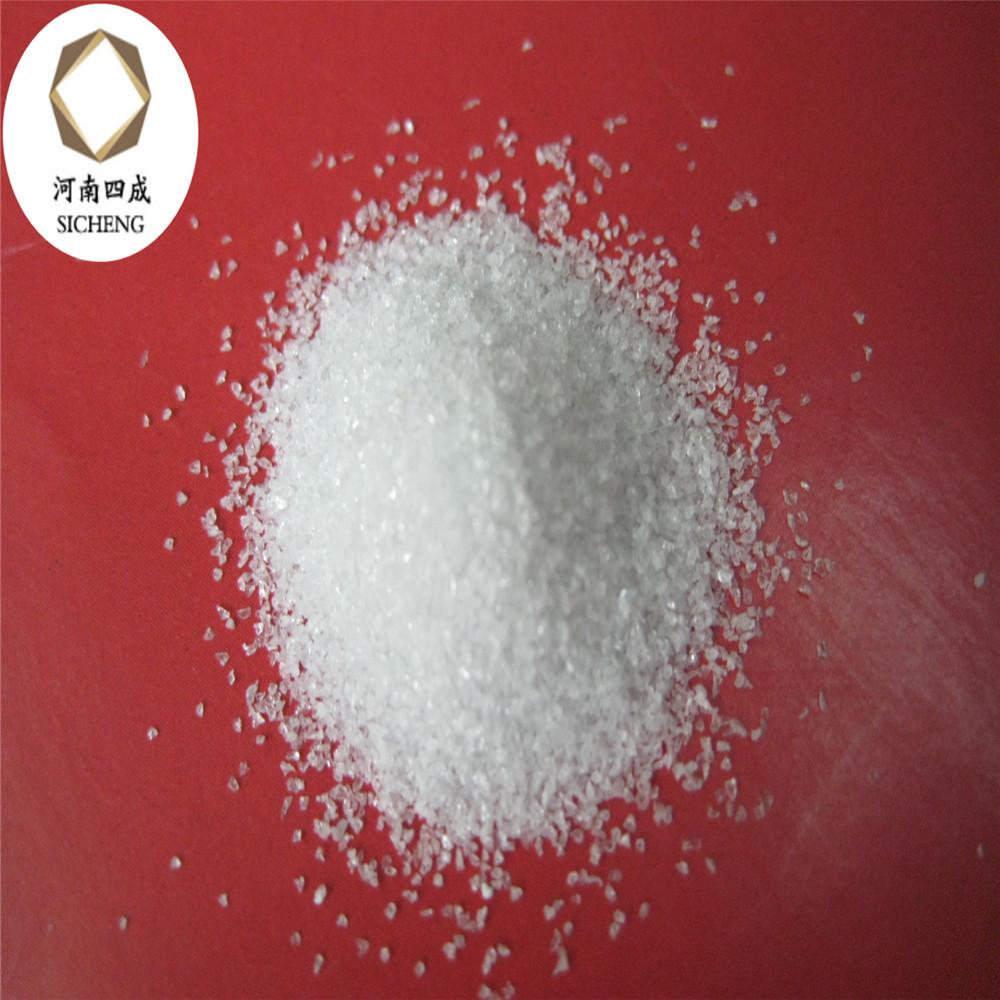

白刚玉细粉	0-100#,0-200#,0-320#



一级白刚玉段砂细粉0-1mm化学成分(典型值):



段砂(1-3mm)	AL2O3	99.40%
	SiO2	0.15%
	NA2O	0.28%
	Fe2O3	0.06%
	CaO	0.03%
细粉(200-0#)	AL2O3	99.10%
	SiO2	0.16%
	NA2O	0.32%
	Fe2O3	0.08%
	CaO	0.04%



一级白刚玉段砂细粉0-1mm物理性能：

颜色	白色
硬度	莫氏9.0
使用温度	1900 ℃
熔点	2250 ℃
比重	3.95g/cm3
体积密度	3.6g/cm3
堆积密度	1.55-1.95 g/cm3
晶形	多棱角





一级白刚玉段砂细粉0-1mm产品用途：

不定型耐火材料

定型耐火材料，浇注料， 钢包用耐火材料

高炉\热风炉用系列组合砖，高铝砖，含碳耐材，莫来石砖

炮泥，喷枪，散装料，陶瓷杯，粘土砖，组合砖，刚玉制品。

高温耐火涂料，铸造涂料，铸造面砂
