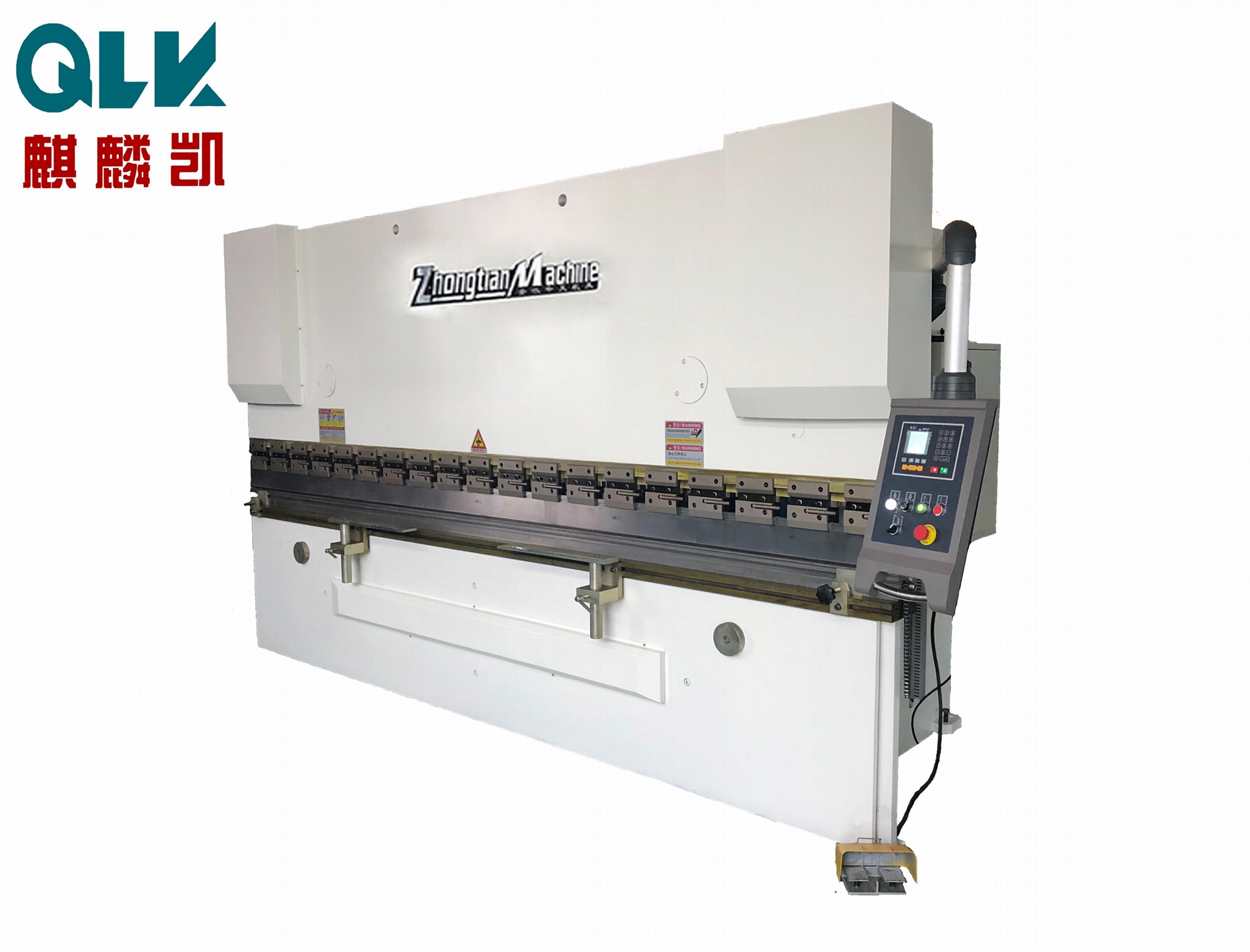

一、型号与名称

型号：WC67Y-125T/3200

名称：简易数控折弯机



二、产品结构形式

1、济南铸锻所设计，本公司自主生产，外形美观。

2、整体钢板焊接，刚性好。

3、采用德国技术进行消除内应力。

4、整机采用打砂方式，除锈并喷防锈漆。



三、工作滑块结构

1、上动式折弯设计双立柱，双油缸传动，工作平稳，操作方便安全。

2、上模紧模系统可进行精调和高精度调节补偿功能。

3、选用优质钢材，制造高精度上下模具。



四、液压系统

1、系统采用力士乐，主要件采用插装阀，能确保更好的控制精度。

2、齿轮泵采用杭州诚捷液压泵有限公司，压力高噪音低。

3、密封圈采用台湾 DZ 公司产品，密封性能好，工作可靠，寿命长。

4、集成块采用模块式，结构紧凑，密封性能强，寿命长。

5、机床可在额定负载条件下连续工作，液压系统无泄露且持续稳定精度高。



五、电气系统

1、电气原件采用正泰集团，符合国际标准，安全可靠寿命长，抗干扰能力强。

2、机床采用交流 380Ⅴ三相四线制供电电源，控制回路为交流 24Ⅴ电压。

3、操作按钮安装于机床的按钮台上，电气开关，指示灯安装于专用电气控制箱上。

4、油泵停止按钮亦作为机床的总按钮，油泵停止工作时，整套机床停止工作。

5、机床设有相应点动控制按钮及急停按钮。



六、单机同步控制

1、滑块系用机械连杆加液压同时控制，同步性能好。

2、电动后挡料数字显示，可手动微调。

3、电动调整折弯角度，数字显示。



七、后挡料

电动后挡料数字显示，手动微调。
