Hepco海普克一DTS精密环形导轨系统

一、 构造组成

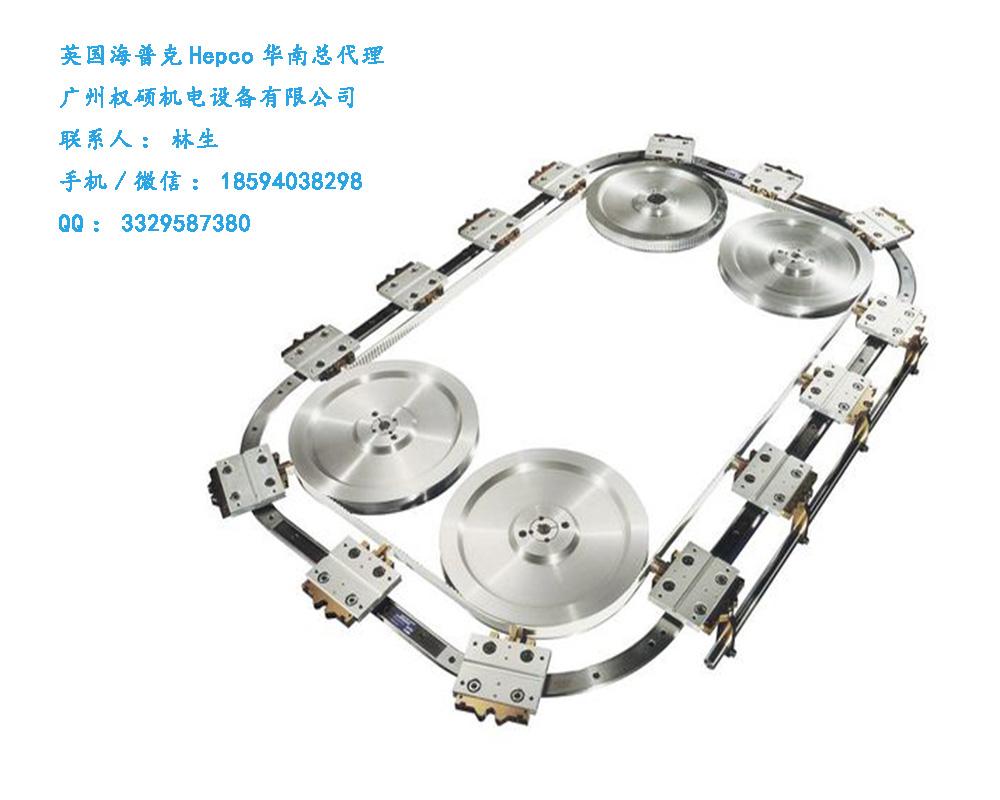

DTS环形导轨系统主要包括轨道系统、驱动系统、传动系统、支撑系统等四大部分；

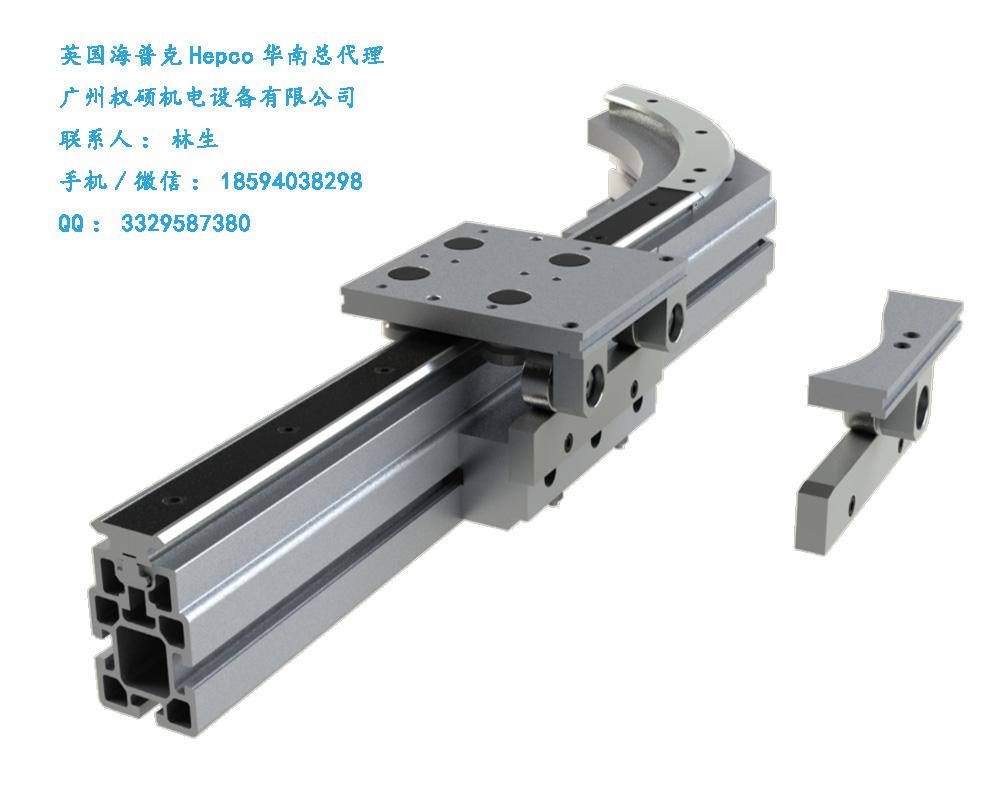

轨道系统：V型圆弧导轨、V型直线导轨；

驱动系统：伺服电机、减速机、联轴器、驱动轴等；

传动系统：皮带轮、同步带、皮带扣、滑座扣、*扣、承载滑座、承载滑座锁定系统、锁定杆、锁定轴等；

支撑系统：端板、轨道支撑梁等。

二、 工作原理

Hepco海普克—DTS精密环形导轨系统适用于连续性运动和间歇性运动，可经过预编程将滑座停止在系统中的任何位置或多个位置。滑座等间距*，并以高强度同步带连接，伺服电机通过同步带，实现多个滑座的同步传动，承载滑座锁定系统适用于间歇式运动应用，锁定系统安装在系统中任何需要重复*的直线部分，可精*承载滑座，并将滑座锁定为静止状态，客户可在滑座精*后进行其他操作。

三、 规格型号

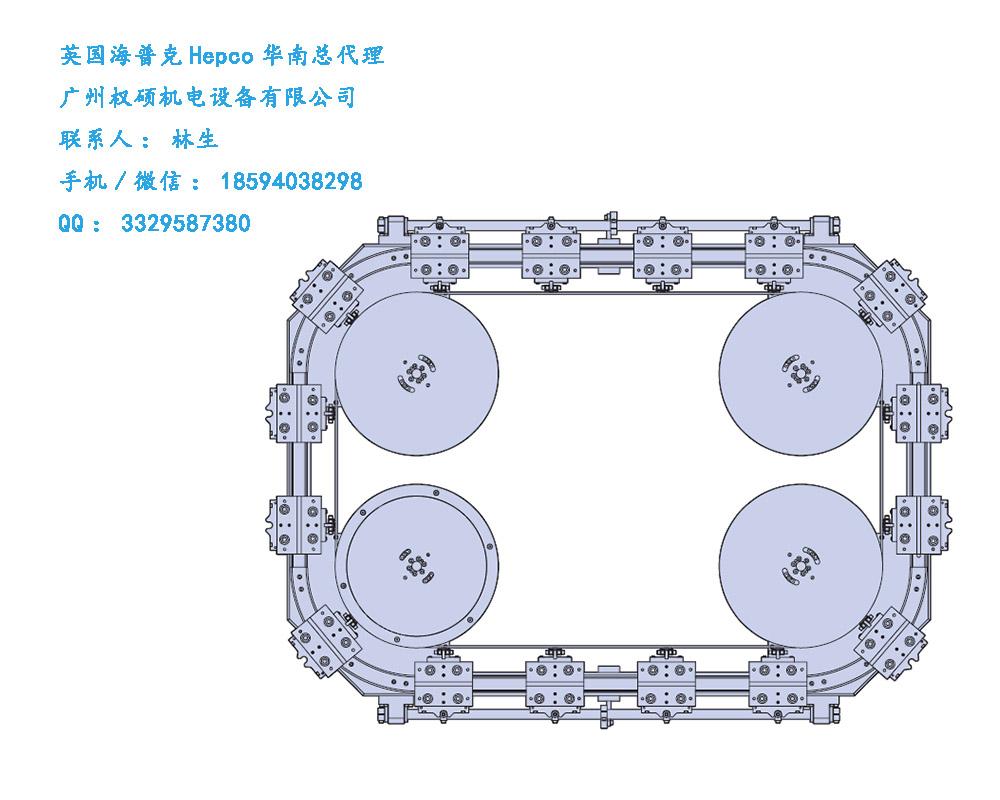

DTS环形导轨系统布局方式主要有两种，椭圆形和矩形，两种类型回路的长度，根据需求而定，但必须大于最小规定值；传动方式为同步带传动，常用的规格为DTS-25-255、DTS-25-351、DTS-44-468、DTS-44-612、DTS-76-799等。

四、 技术参数

·安装过程中以直线段导轨为基准，让圆弧段导轨去对齐；线速度为1m/s,通过锁定杆*，重复*精度可达±0.05mm；

·环形导轨系统中的圆弧段并非是完整90°或180°，而是会比 90°或180°稍微小一点，所以直线段的实际长度会比按照90°或180°计算出来的长度稍微大些；

·DTS-25-351环形导轨系统，椭圆形回路中直线V型导轨最小长度为250mm，矩形回路中直线V型导轨最小宽度为250mm，滑座长宽尺寸为105*80mm，最小工位间距110mm，间距必须为10mm的倍数，25规格的滑座静态负载可达1.6KN，锁定杆打开距离（滚针轴承侧面到滑座中心距离）为95mm；

DTS-44-612环形导轨系统，椭圆形回路中直线V型导轨最小长度为450mm，矩形回路中直线V型导轨最小宽度为450mm，滑座长宽尺寸为150*116mm，最小工位间距160mm，间距必须为10mm的倍数，44规格的滑座静态负载可达3.6KN，锁定杆打开距离（滚针轴承侧面到滑座中心距离）为114mm；

·安装方式有水平安装和垂直安装两种，实际应用中滑座数量和轨道长度基本没有限制。

五、 应用场合

·纸盒包装及灌装、食品工业灌瓶及封口、自动化零件装配、医疗设备旋转、旋转切割、旋转检测、旋转焊接、旋转喷涂、旋转钻孔、分拣、贴标、显影、印刷、涂胶、包装、层压、换刀装置、组装系统等；

·电子连接件装配、食品自动灌装及包装、零件性能测试、手机盖印刷、手机电池自动装配、齿轮箱自动装配、硬盘自动锁螺丝、电子零件手动装配、液压手动装配、加工中心自动换刀机构、玻璃切割等。
