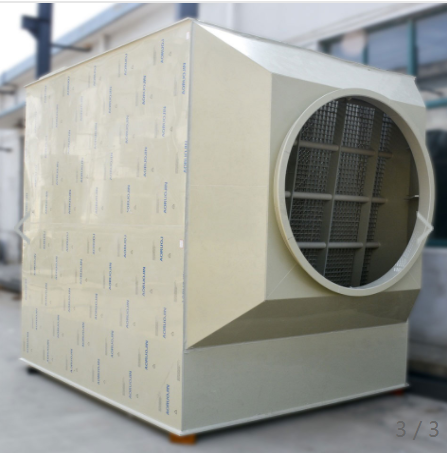

卧式喷淋塔，是喷淋塔中的一种，常规喷淋塔一般指圆形的喷淋塔，而卧式的喷淋塔是根据安装环境需要，所定制的一款设备。也可称为卧式洗涤塔、卧式水洗塔、卧式净化塔，是气液反应系统中的常用设备，废气与液体逆向接触，经过洗涤使气体达到净化、除尘、降温等作用，目前广泛应用于工业酸碱废气处理中。

卧式喷淋塔与填料塔外观上的区别：外观大同小异,没有明确标准要求,分立式、卧式两种. 喷淋塔与填料塔

功能上的区别：  填料塔核心点在于填料本身,如在废气治理过程中使用的填料塔,其工艺是在特定的填料中接种特定的菌种或微生物,使废气通过该填料层时,被菌种及微生物所吸收或降解,达到净化的目的.因此,该填料塔的喷嘴数量不多,主要目的是维持该塔内的湿度、温度符合微生物的代谢要求,塔径的大小与治理废气的风量、工况（压力损失）、投资方面有关    

喷淋塔核心点在于喷淋,即洗涤,同样以废气治理过程中使用的喷淋塔,其工艺是根据所治理废气的相关指标（温度、成分、PH、粉尘量等）设定喷淋液的种类、流量大小及喷淋频率.为了达到较好的喷淋效果,其喷嘴数量一般比较多,塔径大小与治理废气的风量、工况（压力损失）、投资方面有关  需要补充的是,有时为了加强喷淋洗涤的效果,会在喷淋塔中添加一些比表面积很大的填充物,如空心多面球、纤维束等物质,这与填料的本质区别在于：前者是为了增加废气与喷淋液的接触面积,后者是给微生物生长提供基础.  酸雾废气由风管引入净化塔，经过填料层，废气与氢氧化钠吸收液进行气液两相充分接触吸收中和反应，酸雾废气经过净化后，再经除雾板脱水除雾后由风机排入大气。 

喷淋塔的工作原理  酸雾废气由风管引入净化塔，经过填料层，废气与氢氧化钠吸收液进行气液两相充分接触吸收中和反应，酸雾废气经过净化后，再经除雾板脱水除雾后由风机排入大气。吸收液在塔底经水泵增压后在塔顶喷淋而下，最后回流至塔底循环使用。净化后的酸雾废气达到广东省地方排放标准的排放要求，低于国家排放标准。  喷淋塔的特点  1.除尘脱硫效率高，采用碱性洗涤水时，脱硫效率可达85%； 

2.设备占地少，安装方便； 

3.耗水、耗电指标较低； 

4.耐腐蚀、不磨损，使用寿命长； 

5.设备运行可靠，维护简单、方便。 

喷淋塔的结构 

喷淋塔内填料层作为气液两相间接触构件的传质设备。填料塔底部装有填料支承板，填料以乱堆方式放置在支承板上。填料的上方安装填料压板，以防被上升气流吹动。喷淋塔喷淋液从塔顶经液体分布器喷淋到填料上，并沿填料表面流下。气体从塔底送入，经气体分布装置分布后，与液体呈逆流连续通过填料层的空隙，在填料表面上，气液两相密切接触进行传质。 

当液体沿填料层向下流动时，有时会出现壁流现象，壁流效应造成气液两相在填料层中分布不 均，从而使传质效率下降。因此，卧式喷淋塔内的填料层分为两段，中间设置再分布装置，经重新分布后喷淋到下层填料上。
