• 产品信息
• • 规格型号：NQZB500-072-024C
  • 输入电压： 72V
  • 输入电压范围： 54V~90V
  • 输出电压： 24V
  • 输出电流： 0~25A
  • 规格尺寸：225*92*46mm
  • 毛重：0.7kg
  • 净重：0.6kg
  • 保修期：12个月

毛重：1kg

净重：0.3kg

保修期：12个月



适用范围： 本产品是直流电压转换的专业设备，适用于各种因直流电源应用而需要电压转换的设备，如电动叉车、高尔夫球车，电动观光车，电动环卫车等各种电动车辆，以及太阳能/风能等直流电源的电压转换。



产品优点：

1. 宽电压输入，可偏差±20%，适合蓄电池应用（单位电压1.65V~2.5V）；

2. 同步整流转换效率≥93%，高于其他同类应用产品；

3. 本产品内部均设计有过流保护、短路保护等保护电路；

4. 专业工程师精心设计的电路，保证产品系统、高效、稳定的运行；

5. 功率储备、散热储备充足，可供长时间工作；

6. 专用铝型材外壳，有利于散热、保护产品，体型小巧，安装方便；

7. 产品质量过硬，适用于各种环境，防护等级IP55；

8. 性价比高

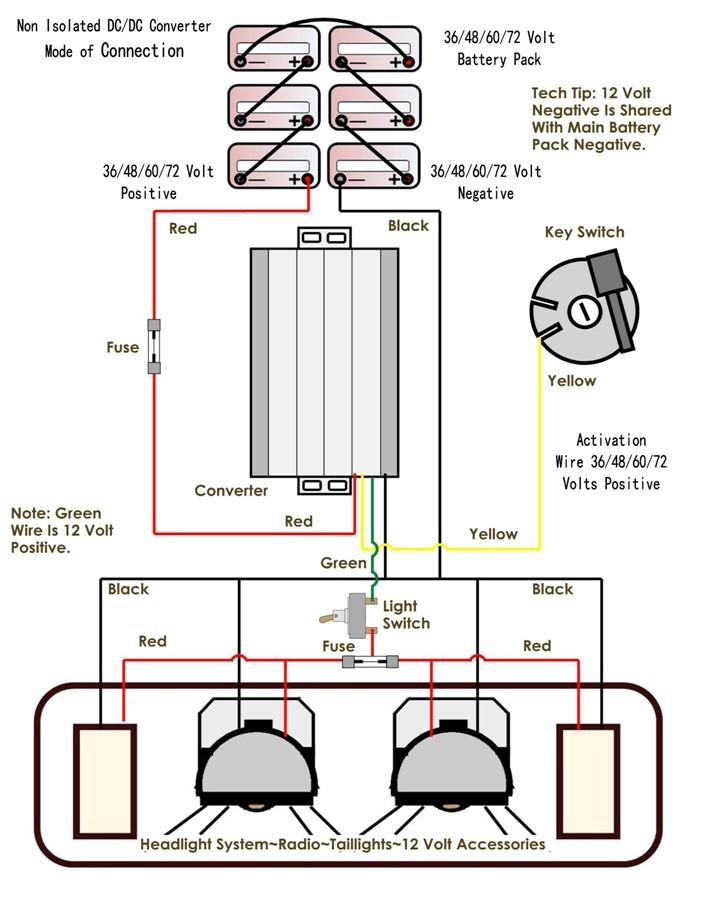

非隔离DC/DC转换器接线方式：

接线方式：

1.红线接输入正极（蓄电池正极）

2.黄线接钥匙开关接输入正极

3.绿线接输出正极（负载正极）

4.黑线接输入及输出负极（蓄电池负极，负载负极）

外形及外部线路：

安装尺寸

维护：

1.应安装于散热条件良好的空间，长时间满载、重载应用须保证转换器的地面与其他金属面接触良好，可涂导热膏，以利于热传导；

2.转换器界限时，应注意正负电源不接反；

3.试用期间应注意排除短路过载等故障，长时间短路/过载会损坏设备；

4.使用过程中应注意清除设备表面灰尘等影响散热的杂物。



本产品保修: 一年



注意：产品在以下范围内不予保修：

1.本产品外壳有严重变形或者自行拆封过的；

2.本产品接线错误导致的损坏，包括电源正负极或输入输出接反

3.其他人为损坏。
