ND6000

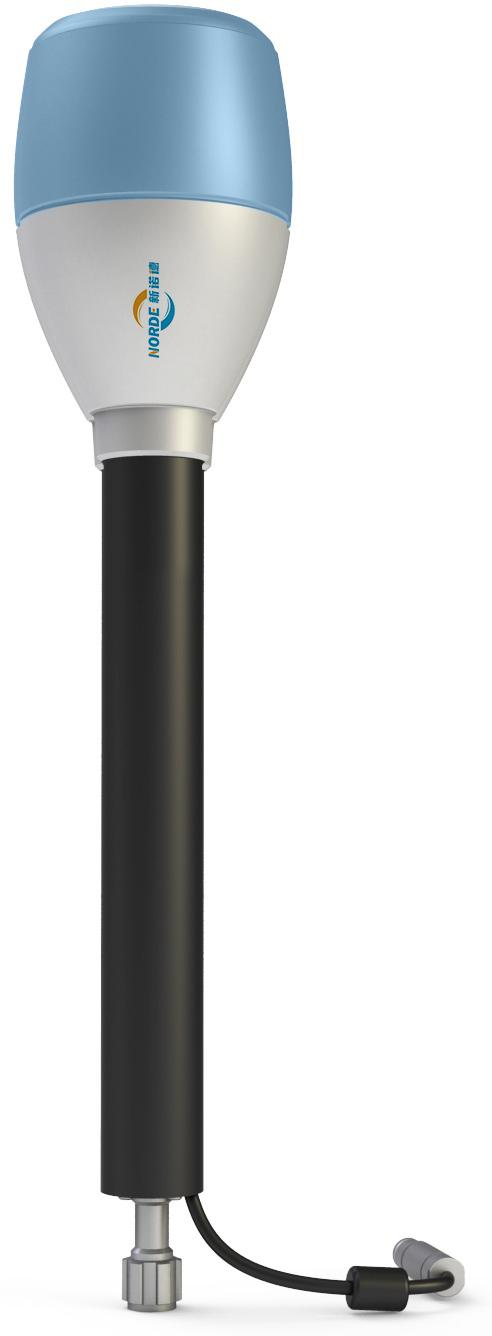

青岛诺德ND6000选频电磁辐射分析仪是一款用于分析环境中复杂电磁场的专业仪器，频率范围覆盖9kHz-6GHz，能够对电磁环境进行频谱测量与分析，配备专用三维全向、各向同性响应探头，可广泛应用于中短波广播、FM广播、电视、移动通信基站（2G/3G/4G/5G）、无线通信、雷达、导航和工科医领域的电磁场选频测量。
使用青岛诺德选频电磁辐射分析仪可有效分辨出不同频率的电磁场场强水平以及每个设备或每段频率的辐射值，能帮助现场测量工程师迅速了解该区域的各个频段的电磁环境状况。

适用标准及方法

《电磁环境控制限值 》（GB 8702-2014）；
《辐射环境保护管理导则 电磁辐射监测仪器和方法》（HJ/T 10.2-1996）；
《辐射环境保护管理导则电磁辐射环境影响评价方法与标准》（HJ/T 10.3-1996）；
《移动通信基站电磁辐射环境监测方法》（HJ 972—2018）；
第五代移动通信基站电磁辐射环境监测方法等。

• 1

应用

2G/3G/4G/5G移动通信基站选频测量
无线通信系统
广播电视电磁辐射选频测量
脉冲雷达电磁环境选频测量
环境中设备产生不同频率的电磁辐射选频测量

特点

测量模式
Ø 电磁环境选频电磁辐射分析仪的测量模式主要有四种：频谱分析模式、安全评估模式、电平记录模式、移动通信测量模式。
Ø 频谱分析模式用于对环境中频谱状况进行扫频测量。
Ø 安全评估模式用于在多辐射源环境中区分单一辐射源频段进行选频测量，并按照标准要求对不同频段进行限值评估。
Ø 电平记录器模式用于对自定义频点（中心频率）进行测量，测量结果以数字及进度条的方式显示，适应于脉冲信号的测量。
Ø 移动通信测量模式用于对中国移动、中国电信、中国联通等已知工作频段信号的快速测量，内置测量模板，可以快速选择测量，给出需要测量频段的数据列表。
测量功能

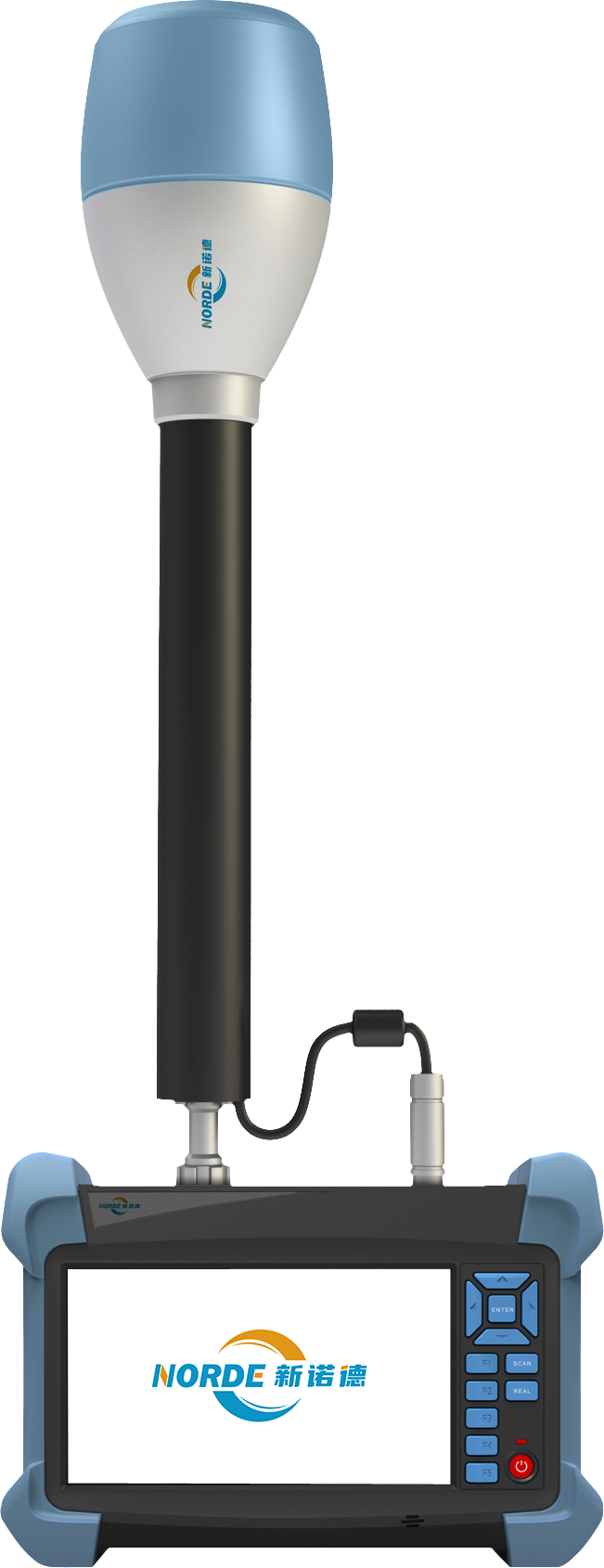

Ø 测量系统由测量主机、测量天线及便携式5G专用激发终端构成；
Ø 可对频率范围在9kHz-6GHz 的辐射源进行全向性测量；
Ø 全频道具有信号分析功能；
Ø 信号分析模式下主机可当成一台专业的频谱分析仪使用；
Ø 测量结果可直接显示或者以标准占比百分数的形式显示；
Ø 内置常用频率的测量模板，快速选择测量频率；
Ø 使用预定义的测量模板、快速测量，快速获得可靠的结果；
Ø 直接以数字、图形或表格显示结果，高分辨率带宽无需转换；
Ø 频谱分析模式可获得测量信号的场强与频率信息，能够分辨不同频率信号对辐射场强的贡献；
Ø 能够对频谱图中的自定义频段进行积分处理，直接获得所选频段的场强；
Ø 适用于雷达信号、脉冲信号的测量，能够测量微秒级别的脉冲信号，可获得脉冲信号的峰值电场强度或脉冲信号的方均根值电场强度；
Ø 内置移动通信运营商中国移动、中国电信、中国联通相关的2G、3G、4G、5G频段的综合场强，可直接读取其各频段积分场强值，亦可自定义积分频段自动获取测量值；
Ø 配置上位机软件可以完成定制表格，处理后续工作；
Ø 仪器集成GPS，测量经纬度信息；
Ø 仪器集成多种环境传感器；
Ø 内置锂离子充电电池；
Ø 适用于户外使用，人体工学设计，防尘防水，坚固耐用。

设计

仪器遵循标准及方法的创新设计
Ø 仪器可根据自定义频段实现快速积分处理，快速获取测量值。
Ø 青岛诺德选频电磁辐射分析仪特别适合于移动通信基站电磁环境的测量，可精确测量运营商不同频段服务信号的辐射场强，区分不同运营商在2G/3G/4G/5G不同频段的场强贡献，还能区分不同运营商在不同频段的综合场强，以了解不同运营商对该区域的电磁环境的贡献值。
Ø 针对第五代（5G）移动通信基站电磁辐射的测量，研发了专用的辐射测量业务终端，采用便携式设计，方便易用，该业务终端可自动实现与被测第五代移动通信基站建立连接，并正常使用被测第五代移动通信基站所提供的的下载业务。配合选频电磁辐射分析仪实现自动测量，快速实现对业务终端待机状态下的监测和业务终端正常执行下载业务时的监测场景。
Ø 开展监测工作前，可选择录入被测第五代移动通信基辐射环境监测方法要求的基本信息及其他信息。

参数

选频探头参数
