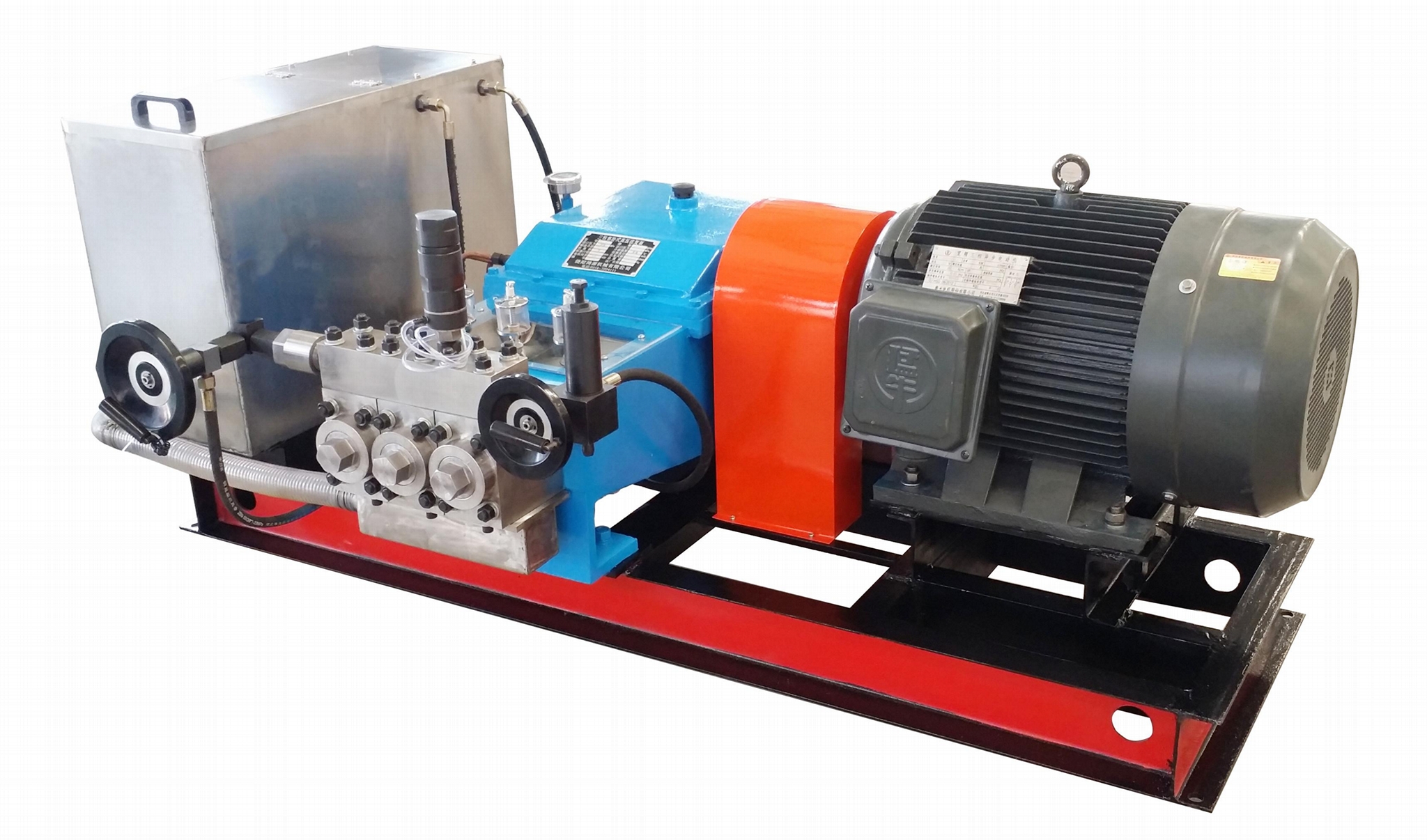

型号:3DSY-S70
品牌:鸿源
原产地:中国
类别:安全、防护 / 消防设备
标签︰试压泵 , 大流量试压泵 , 电动试压泵
单价: ¥1 / 件
最少订量:1 件

产品描述

我公司在高压大流量试压泵基础上,经改进而扩展设计的3DSY-S70系列电动试压泵,不但具有结构紧凑、安全可靠、流量大、效率高、高压力覆盖范围宽等特点,而且适用范围广、配套性强、操作简单、移动方便。该机可采用电机或柴油机等作为动力源,适合室内外或野外无电源的地方作业。本产品性能和质量参照JB/T9089-1999《试压泵》或JB/T6909-93《超高压泵》执行。

      二、用 途

   本机可用于各类压力容器、锅炉、管道、阀门等一切需作压力爆破试验和强度试验的场所,作爆破、试压用;也可用于油田井口,注水用。试验压力均可由常压升至额定排出压力。配上微机控制系统,可实现全自动化远程操作。本机的使用介质一般为常温清水,也可使用乳化液、防锈水及粘度与水相近的中性油品。

三、技术参数

型  号

3D-SY

7500/22

3D-SY

 6000/28

3D-SY

 4500/35

3D-SY

 3300/50

3D-SY

 2300/70

3D-SY

 1800/90

3D-SY

1500/110

3D-SY

1200/140

额定压力(MPa)

22

28

35

50

70

90

110

140

额定流量(L/h)

7500

6000

4500

3300

2300

1800

1500

1200

柱塞直径(mm)

Ф45

Ф40

Ф35

Ф30

Ф25

Ф22

Ф20

Ф18

柱塞行程(mm)

70

往复次数(min-1)

375

电机转速(rpm)

1480

电机功率(KW)

55

      四、主要部件和工作原理

本产品由高压往复泵、节流调压阀、安全阀、单向阀、手动高压卸荷阀、高压软管、电控箱等组成。

本机工作原理为,电动机通过联轴器带动高压往复泵工作,常温清水由进水管进入往复泵,经进出水阀、节流调压阀、单向阀、形成由高压软管输送到被试器件的高压水。

    1、高压往复泵:本泵为卧式三柱塞泵,分为动力端和液力端。

  (1)动力端:由机身(含机架、曲轴、连杆、活塞、齿轮副、油泵等,见图1动力端结构示意图)和联轴器等组成。电动机直联小齿轮轴,由呈人字形的两对斜齿轮进行一级减速,通过曲柄连杆机构将旋转运动变为十字头的往复直线运动。小齿轮轴带动油泵吸、压油,机油经滤清器对曲轴瓦活塞销等进行强制润滑。

  (2)液力端:由泵体、高压缸(含高压缸体、进水阀、出水阀、柱塞副等,见图2液力端结构示意图)和安全阀等组成。高压缸体固定在机架上,由十字头带动柱塞在高压缸体内往复运动,使缸体内的工作容积产生周期性的变化。当柱塞为吸入行程时,缸体内的容积增大,出水阀关闭,形成局部真空,工作介质在大气压下由进水阀进入缸体;反之,进水阀关闭,工作介质由出水阀进入与高压缸体相连的泵体,再输送到节流调压阀、单向阀,经高压软管到达被试器件,由于被试器件的阻力而形成高压水。

  在泵体上装有安全阀,安全阀用于系统超压保护。安全阀出厂时起跳压力已调好,用户不得随意调节,也不能当溢流阀使用。
