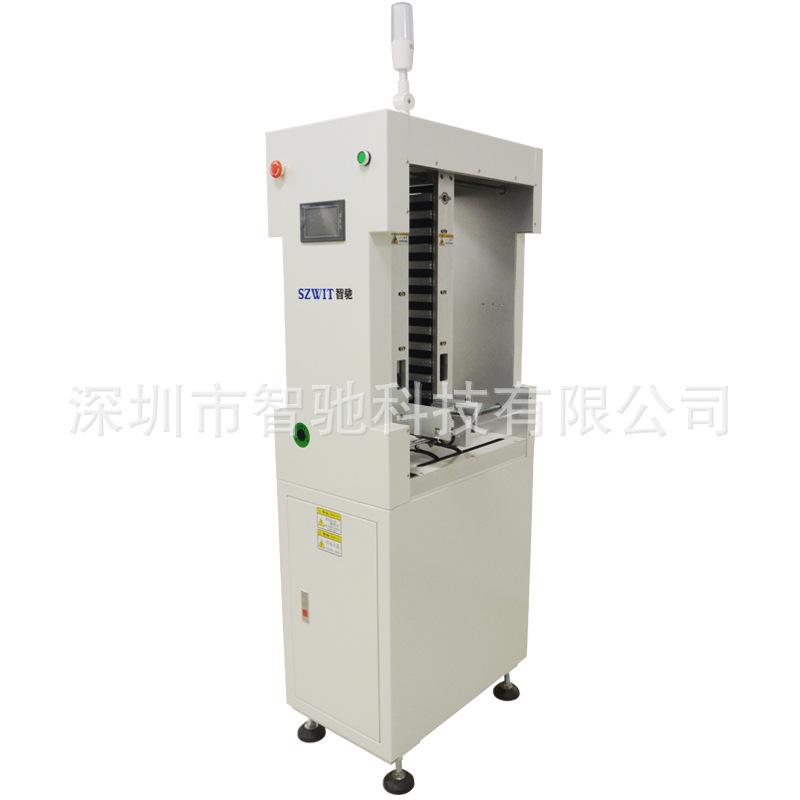

PCB上板机下板机

型号：	标准型/加大型
品牌：	SZWIT智驰
原产地：	中国
类别：	工业设备 / 电子电气产品制造设备
标签︰	上板机 , 下板机 , PCB上板机
单价：	-
最少订量：	-

发送查询

产品描述

PCB上板机下板机用于SMT和AI生产线的源头和末端，无需用手接触PCB板，更好的保护了PCB板，将PCB裸板根据后置设备和前置设备的需板动作要求，而有节奏地送到PCB生产线上，并可设置自动控制单次升降格数。智驰上板机下板机具有升降精度高、故障报警功能，是实现全线自动化的必备设备。

智驰SMT自动上板机特点：
1、外形结构采用全钣金焊接而成，封板表面喷漆处理
2、送板方式采用气缸推板，料架输送马达采用（ZD）定速马达；
3、控制面板采用触摸屏，控制器采用PLC，性能稳定；
4、铸铝一体式升降平台，确保上料架平行，进口滚珠丝杆，噪音小，震动小，定位准；
5、采用上下4个气缸夹框，稳定可靠，入板准确；
6、内置故障检索功能机安全检测系统，异常时声光报警；
7、具有SMEMA通讯接口，可与其他自动化设备连接。

智驰SMT自动上板机规格参数：

名称	上板机	下板机
外形尺寸	1350×765×1200mm	1560×765×1200mm
料框规格	355×320×563mm	355×320×563mm
PCB大小	350×50~250mm	350×50~250mm
PCB厚度	0.4-8mm	0.4-8mm
PCB运输方向	左→右或右→左（选配）	左→右或右→左（选配）
供给气压	5~6KGf/cm²	5~6KGf/cm²
供给电压	50/60HZ	50/60HZ
传输高度	900±30mm	900±30mm
料箱数量	上输送机：1个，下输送机：2个（或用户指定）	上输送机：1个，下输送机：2个（或用户指定）
步距选择	10，20，30，40毫米或用户指定	10，20，30，40毫米或用户指定

深圳市智驰科技有限公司主要从事SMT设备及周边设备的自主研发、生产、销售、租赁及系统开发，公司拥有独立的产品开发、方案设计、生产制造、安装调试、售后服务，提供一站式SMT生产线配线解决方案。多年来为众多电子制造企业提供了令客户满意的设备及服务，专业的配线方案，提高产能效率，降低运营成本，提升客户竞争力。

地址：深圳市宝安区福海街道塘尾华丰科技园11栋2-3楼
