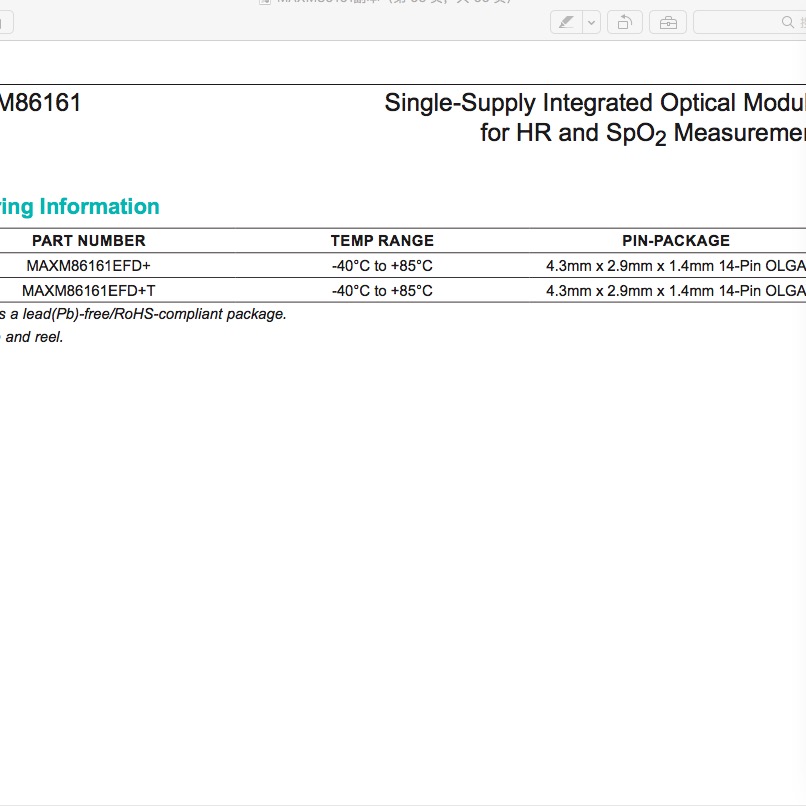

MAXM86161

单电源、集成光模块，用于HR和SpO2测量

低功耗、集成、入耳式心率监测仪

说明

MAXM86161为超低功耗、全集成、光学数据采集系统。在发送器侧，MAXM86161有3个可编程高电流LED驱动器。在接收器侧，MAXM86161包含一个高效PIN光二极管和一路光学读数通道。光学读数通道有一个低噪声信号调理模拟前端(AFE)，包括一个19位ADC、一个业界领先的环境光抵消(ALC)电路，以及栅栏检测和更换算法。MAXM86161拥有较低功耗、紧凑的尺寸、使用简单/灵活以及业界领先的环境光抑制能力，可理想用于较宽范围的各种光检测应用，例如心率检测和血氧。

MAXM86161工作在3.0V至5.5V VLED单电源电压。器件支持标准兼容接口和全自动操作。每片器件具有128字内置FIFO。MAXM86161采用小尺寸、2.9mm x 4.3mm x 1.4mm、14引脚OLGA封装。

MAXM86161: Simplified Block Diagram

关键特性

• 完备的单通道、光学数据采集系统
• 内置算法进一步增强抑制快速环境瞬态
• 结构针对反射心率和SpO2监测进行了优化
• 较低暗电流噪声：< 50pA RMS (采样至采样差异)
• 通过多种采样模式和片上平均可实现更低的有效暗电流噪声
• 高分辨率、19位电荷积分ADC
• 3个低噪声、8位LED电流DAC
• 在白卡环回测试中具有优异的动态范围：>89dB (采样至采样差异)
• 优异的环境光检测范围和抑制能力
  • 环境光电检测器电流> 100μA
  • 环境抑制：> 70dB @ 120Hz
• 使可穿戴设备以超低功耗工作
  • 低功耗操作，光学读数通道典型耗流<10μA @ 25sps
  • 较短曝光积分周期：14.8μs、29.4μs、58.7μs、117.3μs
  • 较低关断电流：1.6μA (典型值)
• 微型、2.9mm x 4.3mm x 1.4mm、14引脚OLGA封装
• -40°C至+85°C工作温度范围

应用

• 优化用于入耳式应用
• 微型封装，适用于移动应用
• 优化性能用于检测：
• 持续监测HRV
• 光学心率

血氧饱和度(SpO2)
