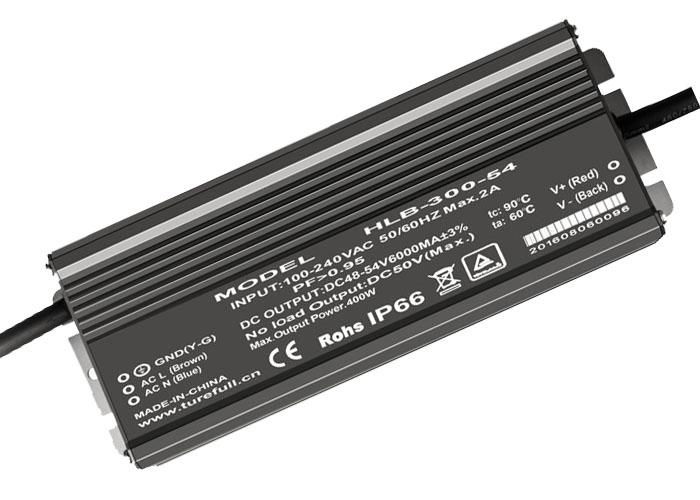

| 型号 |
HLB-300W-XL |
HLB-300W-XL |
HLB-300W-XL |
HLB-300W-XL |
HLB-300W-XL |
HLB-300W-XL |
| 输出 |
输出电压范围 |
28-36V |
33-45V |
42-54V |
45-60V |
50-65V |
60-72V |
| 输出电流（Typ） |
9.1A |
7.7A |
6.1A |
5.65A |
5.1A |
4.5A |
| 输出功率（MAX） |
300W |
300W |
300W |
300W |
300W |
300W |
| 纹波与噪声备注2 |
300mV |
300mV |
300mV |
300mV |
300mV |
300mV |
| 转换效率（Typ） |
≥88% |
≥88% |
≥88% |
≥88% |
≥88% |
≥88% |
| 电流误差（MAX） |
≤105% |
≤105% |
±2% |
±2% |
±2% |
±2% |
| 线性调整率 |
/ |
/ |
±2% |
±2% |
±2% |
±2% |
| 负载调整率 |
/ |
/ |
±2% |
±2% |
±2% |
±2% |
| 启动时间 备注3 |
≤800ms，≤1500ms（满载）230VAC/115AC |
| 保持时间（Typ） |
10ms满载 230VAC/115VAC |
| 输入 |
电压范围 |
100-300VAC 或130-430VDC（当交流输入电压高于277VAC时，APFC关闭，电源以无PFC校正状态工作） |
| 频率范围 |
47-63HZ |
| 功率因数（Typ） |
PF≥0.96 230VAC满载 |
| 总谐波失真（Typ） |
＜15%（以负载灯具为标准） |
| 交流电流（Typ） |
＜0.65A/115VAC， ＜0.35A/230VAC， ＜0.25A/277VAC |
| 浪涌电流（Typ） |
冷启动<80A /230VAC |
| 漏电流 |
＜0.75MA/300VAC |
| 保护 |
过电流 |
100% |
| 短路 |
保护模式：打嗝，短路移除后可自行恢复 |
| 过载保护 |
最高工作电压限制。 |
| 过温保护 |
产品内部温度监测点＞90℃后启动，随着温度升高减小输出电流（调光产品没有此功能） |
| 环境 |
工作温度 |
-40---+60℃ |
| 工作湿度 |
20-95%RH，无冷凝 |
| 储存温度、湿度 |
-40-+80℃，20-95%RH |
| 最大温升 |
+30℃ 无风敞开式环境，外壳最高温度点 |
| 耐振动 |
10-500HZ,5G 12分钟/周期，X,Y,Z轴各72分钟 |
| 安规和电磁兼容 |
安全规范 备注4 |
EN 61347-1：2008+A1：2011+A2：2013 , EN 61347-2-13：2006 , EN 62493：2010 |
| 耐压 |
I/P-O/P:3.75KVAC I/P-FG:2KVAC O/P-FG:1KVAC |
| 绝缘阻抗 |
I/P-O/P, I/P-FG, O/P-FG: 100M Ohms/500VDC/25℃/70%RH |
| 电磁兼容发射 |
EN55015 , EN55022(CISPR22),Class B,EN61000-3-2 ：2006+AA:2009 |
| 电磁兼容抗扰度 |
EN55024-A , EN61000-3-3：2013 |
| 雷击浪涌 |
共模 |
L/N-FG,±6KV |
| 差模 |
L-N,±5KV |
| 线材 |
橡胶线 |
输入线3*0.752 |
| 橡胶线 |
输出线2*0.752 |
| 外壳 |
全铝外壳 |
硅胶填充灌装 |
| 其它 |
MTBF |
≥150Khrs MIL-HDBK-217F(25℃) |
| 主体尺寸 |
L240*W90*H48mm |
| 产品净重 |
1800克 |
| 安装尺寸 |
L270*W90*H48mm |
| 备注 |
1.如未特别说明，所有规格参数均在输入为230VAC. 25℃环境温度下进行量测。
2.纹波和噪声测量方法：使用一条0.52mm双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
3.启动时间是在冷机启动下测得，频繁的开关机可能使启动时间有所变化。
4.安规设计TUVEN61347-1,EN61347-2-13,IEC/EN60968-1.2004+A1：2006
5.电源被视为一个元件与终端设备结合使用，因EMC受整套装置影响，终端设备制造商需对整套装置进行EMC确认。 |
