SPH3A0系列正反转转速传感器

1

概述

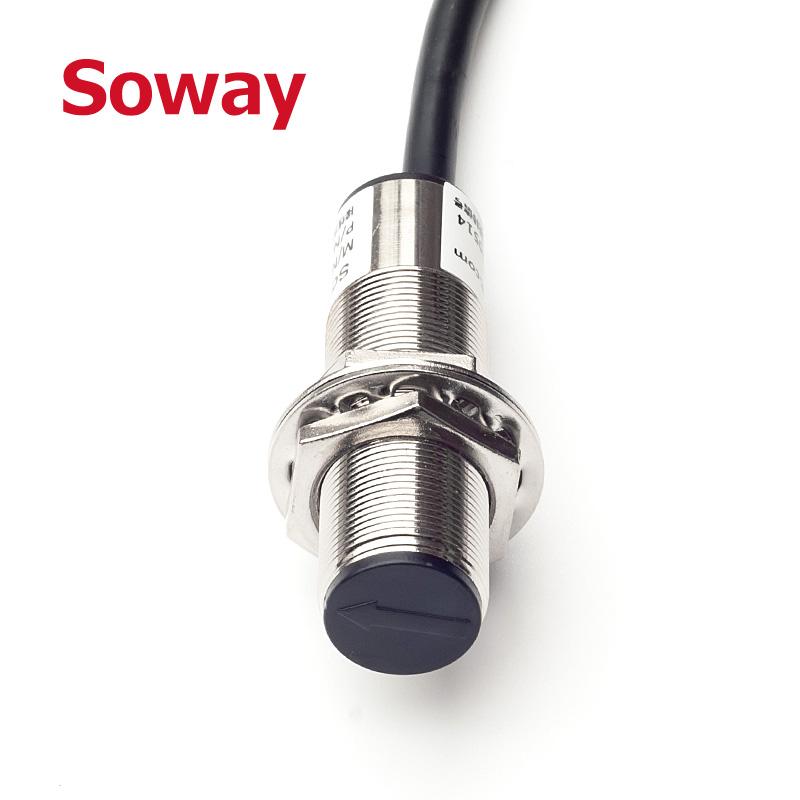

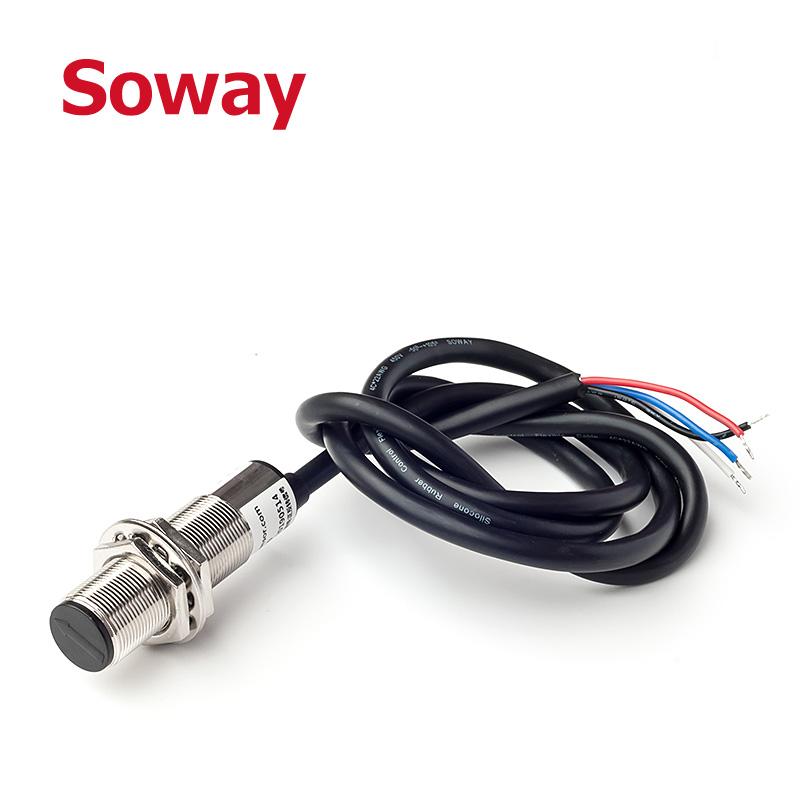

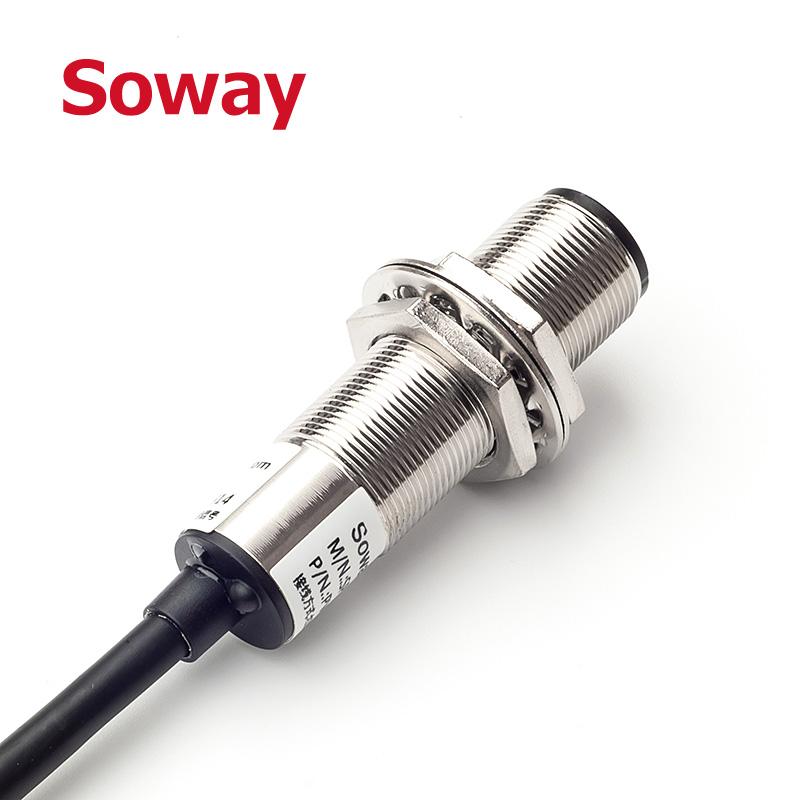

SPH3A0系列正反转转速传感器是通过霍尔原理检测的，只需在轴、轮上固定两片相对应的磁铁（两磁铁对称分布，且必须是一个磁铁N极朝着传感器，另一磁铁 S 极朝着传感器安装），将传感器探头检测面的箭头面对着磁铁转动的弧线固定好。当轮或轴转动时，带着磁铁沿箭头方向扫过传感器探头，2 号线（蓝色线）输出正转信号（低电平），4 号线（白色线）输出正转转速脉冲信号；反之，2 号线（蓝色线）输出反转信号（高电平），4 号线（白色线）输出反转转速脉冲信号。

2

特点

● 坚固耐用

● 检测频率高

3

应用领域

● 商砼车搅拌桶转速检测

● 机械设备转速检测

4

性能参数

● 1．供电电压：直流DC 5V～24V；

● 2．输出方式：集电极开路输出；

● 3．探测器检测距离：推荐间距 5～10mm；

● 4．工作环境：温度 -20℃～+80℃，湿度≦90%；

● 5．信号状态：

       2 号线（蓝色线）输出高低电平信号代表方向，初始状态与正转时输出低电平，绿灯亮，正转方向与箭头方向一致。反转时为高电平，红灯亮，反转方向与箭头方向相反。

       4 号线（白色线）输出转速脉冲信号，为方波信号；

● 6．防护等级：IP65；

● 7．防振动能力：正常使用情况下 5G。

5

外形尺寸

6

接线方法

接线端口说明

输出特性

7

安装方法

安装示意图

注意：安装后参考“图-5”所示确认安装是否正确。

据上图，磁铁１和磁铁２面向传感器的一面极性相异；

传感器安装方向（前端箭头方向）如上图，保持传感器端面箭头指向正转方向，且箭头方向与圆盘切线方向一致（平行）。

注意事项：

● 1. 当搅拌桶停止转动时，传感器正反转输出保持原来状态。即正转停止时维持低电平，反转停止时维持高电平；

● 2. 供电电压不得超出范围，否则会导致核心部件损坏；

● 3. 传感器探头与磁铁推荐安装距离 5～10mm；

● 4. 停转检测时间为 1 分钟，若实际转速过慢，导致正常两次信号之间间隔超过 1 分钟，可通过增加磁铁数量来解决，磁铁数量为偶数，磁极N/S间隔放置；

● 5. 布线要注意尽量避开车辆的可动部位及发热严重部位，捆扎要做到牢靠；

● 6．先连接信号线，后连接电源线。接线要严格按照说明要求连接。传感器四芯线接电源的正极时必须接0.2A 保险丝（防止短路，损坏原车线路）。
