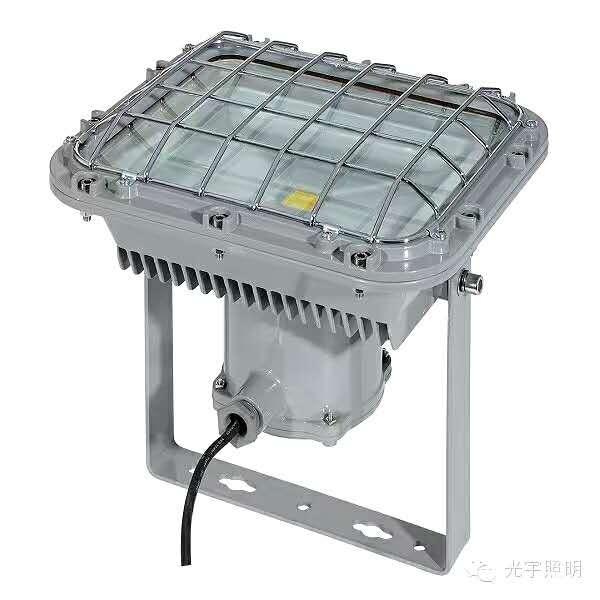

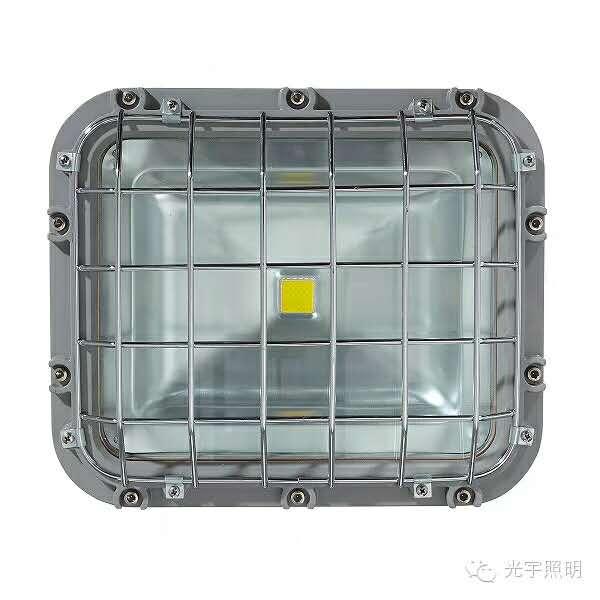

DGS120/127L（A）矿用隔爆型LED巷道灯

一.产品简介

产品品牌：劲贝

产品型号：DGS120/127L（A）

额定电压:AC127V

防护等级: IP65

光源类型：LED光源

重    量：≤8kg

外形尺寸：330×280×242mm



二.产品结构

巷道灯由LED光源、散热器壳体、反光杯、接线板、电源板、上盖、电缆固定装置、灯罩和网罩构成。

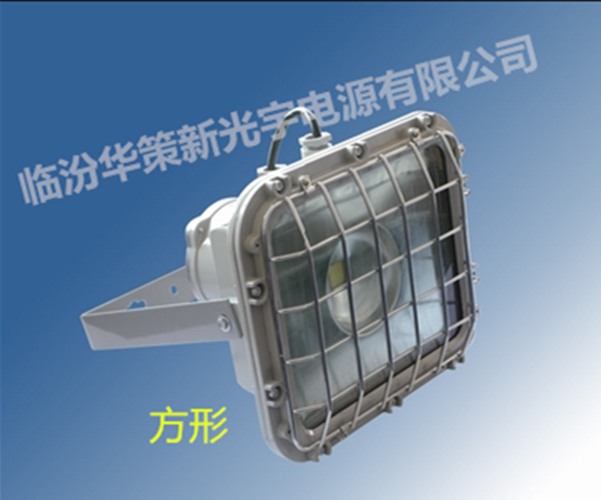

外形通俗讲有小球形、大球形、方形、隔爆兼本安长条形、玻璃管长条形五类壳体。

三.功能特点

1.更长寿命的大功率LED光源

   采用集成封装的单颗大功率LED作为光源，超高亮度，超长寿命，在整灯使

用寿命期内无需更换光源。

2.更大照射范围

 选用新型LED光源并配备了专门设计的配光系统。光照范围大、光效高。

3.设计独特，外形美观

产品具有结构合理、外形美观、体积小、重量轻、隔爆、抗冲击震动、耐湿热、密封性能好、免维护等优点。

4.更强适应性，自由使用

工作电压范围（86~260V），井下、井上自由使用，适应性强，适用于有甲烷、煤尘等爆炸性混合物气体的煤矿井下巷道及峒室。

四.型号参数

产品型号	DGS50/127L（A）	DGS60/127L（A）	DGS70/127L（A）	DGS80/127L（A）	DGS100/127L（A）	DGS120/127L（A）
额定电压	AC127V	AC127V	AC127V	AC127V	AC127V	AC127V
额定功率	50W	60W	70W	80W	100W	120W
中心照度(3m安装高度）	≥140Lx	≥200Lx	≥350Lx	≥400Lx	≥500Lx	≥600Lx
作业环境	-20~40℃	-20~40℃	-20~40℃	-20~40℃	-20~40℃	-20~40℃
重量	≤8kg	≤8kg	≤8kg	≤8kg	≤8kg	≤8kg
外形尺寸	330*280*242mm	330*280*242mm	330*280*242mm	330*280*242mm	330*280*242mm	330*280*242mm



四. 使用与维护

l 适用于127V供电网络，使用环境温度范围为-20℃~40℃。

l 根据现场环境需要，确定灯具的安装方式和位置，并备好相应长度的Φ8~10mm两芯电缆线。

l 装拆电缆时，必须先切断电源，然后才能打开上盖。

l 装电缆时，用专用工具旋松灯体上盖的四颗螺钉，打开上盖，再旋松电缆引入口的压紧螺母，将电缆线一端穿过压紧螺母、平垫圈和橡胶柱引入灯体的接线腔内，把电缆线的L、N分别固定在接线柱上，导线与接线柱链接时，须注意保持电气距离≥3.2mm，然后旋紧电缆线压紧螺母，并把上盖固定密封好。当只用一个引入装置引入电缆时，另一个必须用金属堵板堵住。

l 在选定的安装位置上，用8mm的膨胀螺栓将灯具进行安装固定。

l 将电缆线的另一端按隔爆要求接通127V电源即可照明。

六.运输、贮存

1. 该巷道灯为纸箱包装，在运输过程中不允许受剧烈机械冲击和暴晒雨淋，不得倒置，严防摔掷、翻滚、重压。

2. 产品应贮存在环境温度为-30℃~60℃、干燥、清洁及通风良好、无腐蚀性介质的仓库内，应远离火源。
