YOKE 绝缘解决方案
●●YOKE 绝缘旋转件设计于焊接工程时，保护高架航车。
●●具重型起重功能，带有强大但自重轻巧的系统。
●●旋转件与组件都依EN1677-1进行载荷测试，至少为工作荷载极限的2.5倍。
●●所有旋转件在制造过程中都单独进行测试，以确保绝缘特性能防御1000伏高压电。每项产品出厂装箱时都带有绝
缘测试证书。
●●YOKE 绝缘旋转件设计带有滚珠轴承，可以在载重情况下完全旋转。
●●获得由德国 BG 公司认证 证书。

工作荷载
极限
For
Grade 80
Chain 尺寸( 毫米 ) 净重
吨* mm A D L 千克
8-123-07 2.0 7, 8 18 9 131 0.7
8-123-10 3.15 10 25 11 162 1.5
8-123-13 5.3 13 30 16 214 3.2
8-123-16 8.0 16 36 19 243 5.4
8-123-20 12.5 18, 20 42 22 285 9.0
★ 设计因素4 : 1 经测试和认证。
根据EN1677 标准进行测试。
防御1000 伏高压电

绝缘旋转钩
带开式吊环及连接型自锁钩

8-124-07 2.0 7, 8 24 310 20 50 15 1.8
8-124-10 3.15 10 30 374 26 65 19 3.3
8-124-13 5.3 13 39 471 30 72 23 6.7
8-124-16 8.0 16 49 560 36 80 25 12.0
8-124-20 12.5 18, 20 62 624 48 104 31 18.0

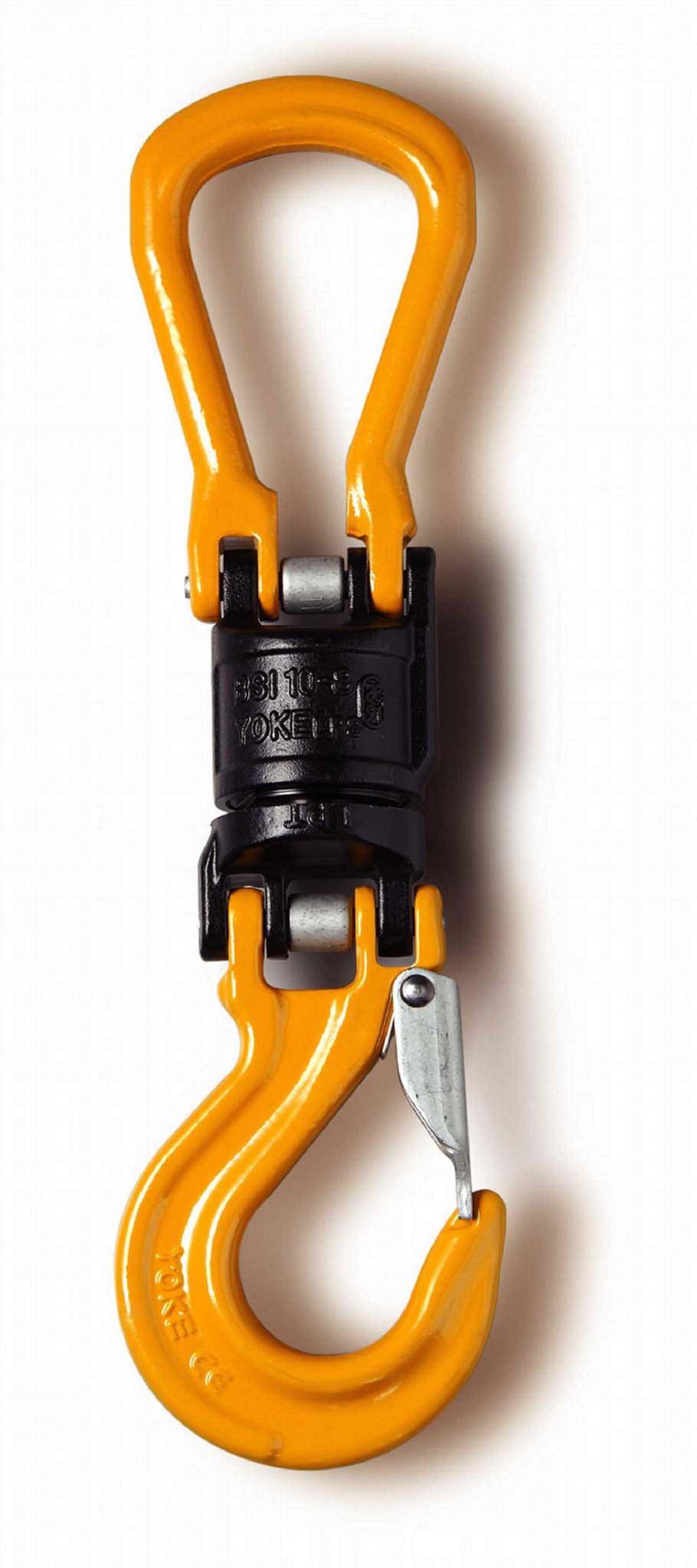

绝缘旋转钩
带开式吊环及吊钩

项目编号
工作荷载
极限
For
Grade 80
Chain 尺寸( 毫米 ) 净重
吨* mm H L T W t 千克
8-125-07 2.0 7, 8 23 267 19 50 15 1.3
8-125-10 3.15 10 31 335 23 65 19 3.0
8-125-13 5.3 13 36 410 28 72 23 5.5
8-125-16 8.0 16 45 484 32 80 25 9.5
8-125-20 12.5 18, 20 48 558 43 104 31 14.7

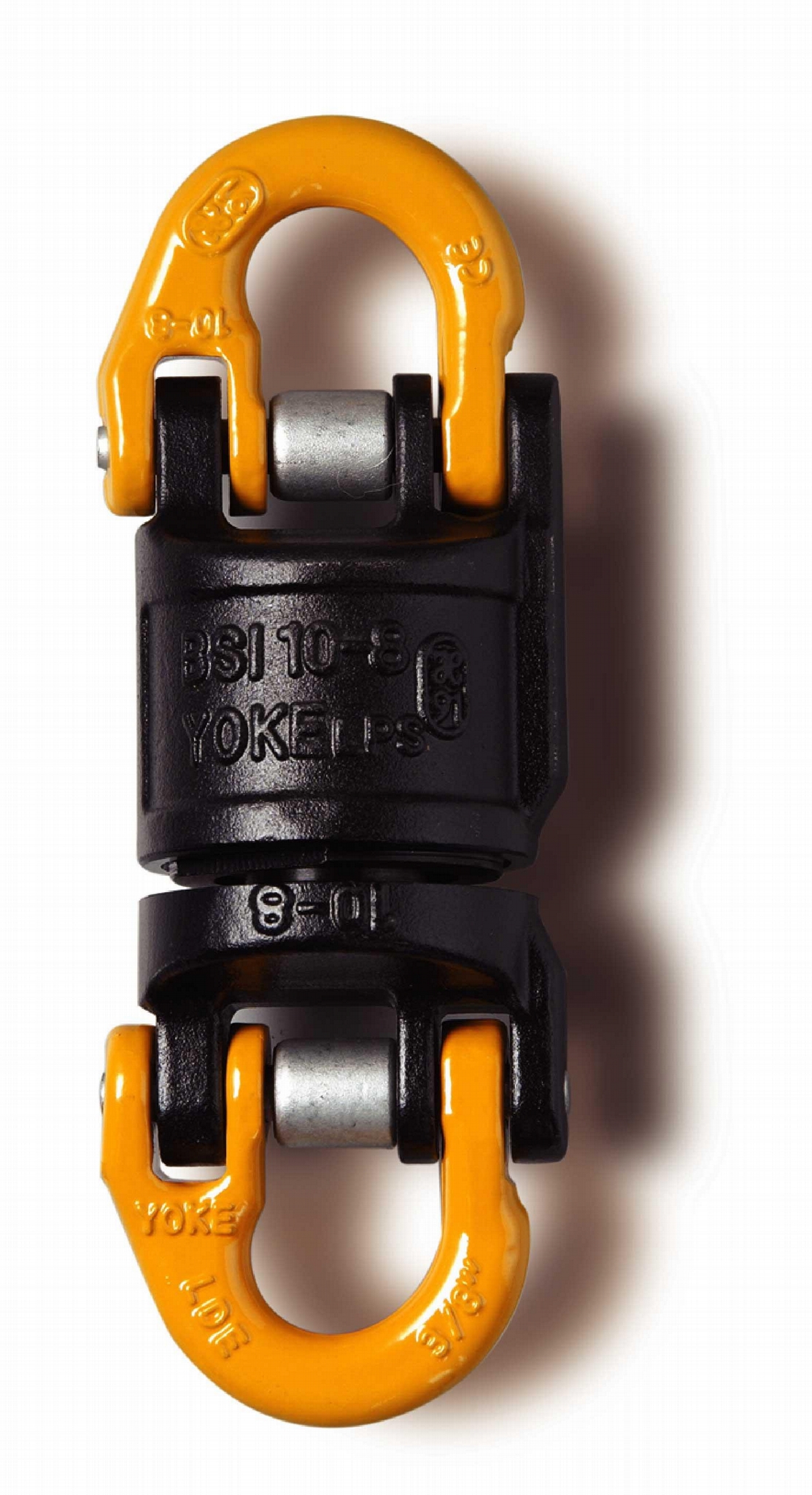

Insulated Blank Swivels. Code " BSI "
with Ball Bearing
Individually tested to resist 1000 Volts insulated with Test Certificate.
Design for protection of overhead crane during welding operations on
suspended loads.

Item No.
Working
Load Limit
For
Grade 80
Chain Dimensions (mm) N.W.
tonnes* mm D L kg
8-088-07 2.0 7, 8 50 75 0.6
8-088-10 3.15 10 62 94 1.2
8-088-13 5.3 13 77 123 2.4
8-088-16 8.0 16 94 143 4.2
8-088-20 12.5 18, 20 109 164 6.7

Item No.
Working
Load Limit
For
Grade 80
Chain Dimensions(mm) N.W.
tonnes* mm L A D W t kg
8-126-07 2.0 7, 8 202 18 9 50 15 1.6
8-126-10 3.15 10 255 25 11 65 19 2.1
8-126-13 5.3 13 313 30 16 72 23 4.0
8-126-16 8.0 16 368 36 19 80 25 6.7
8-126-20 12.5 18, 20 427 42 22 104 31 12.0
