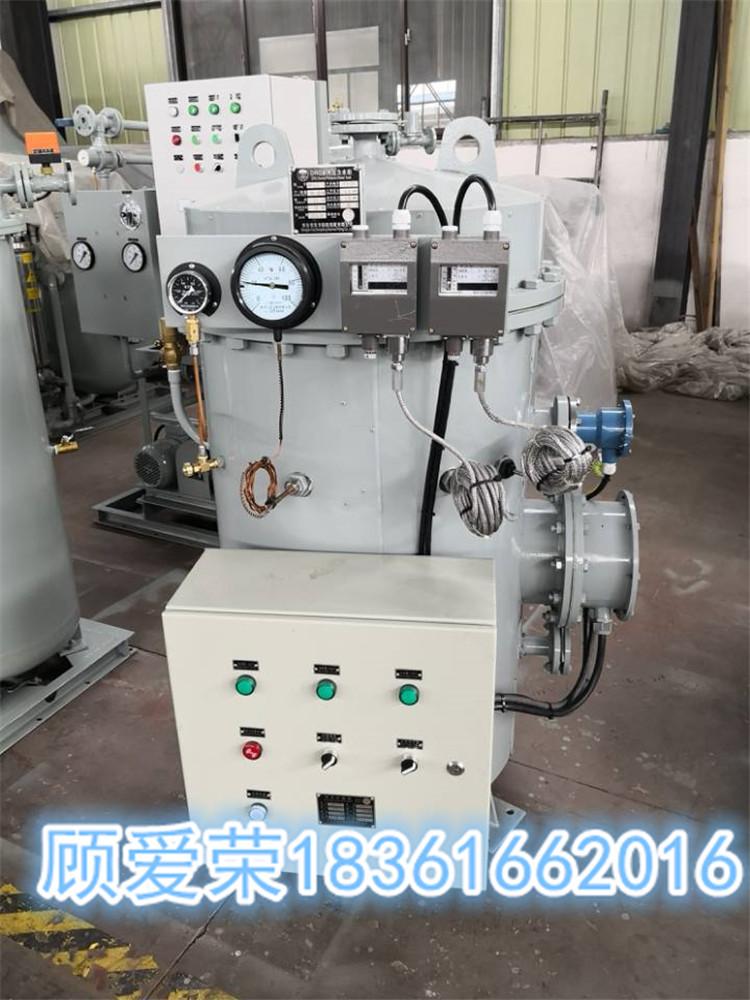

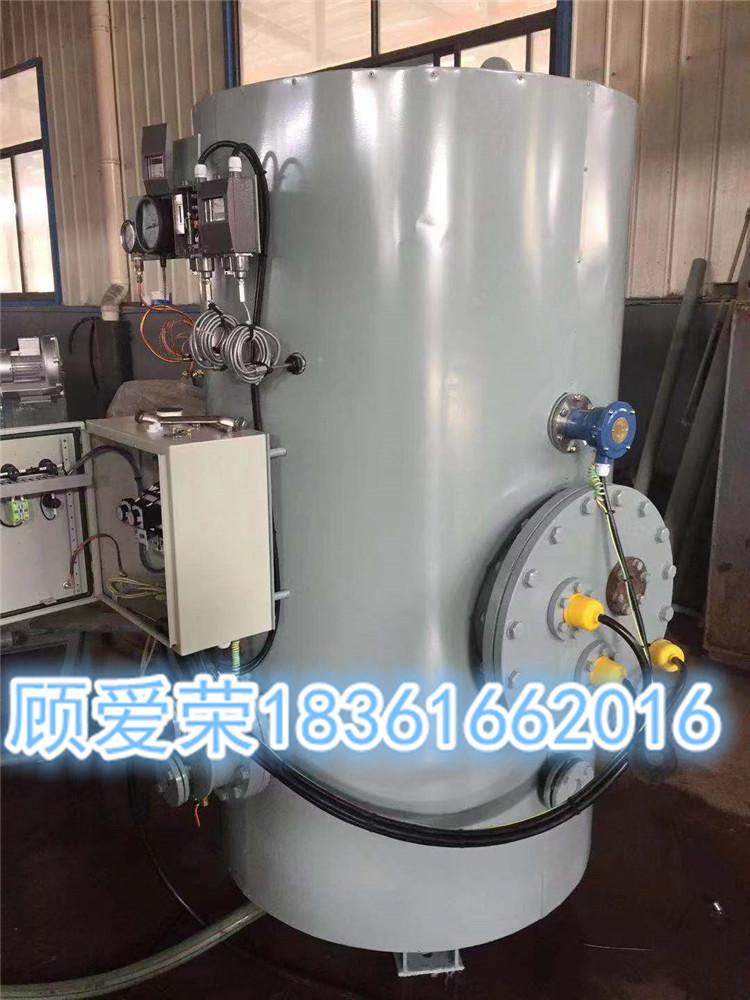

ZDR型船用蒸汽电加热热水柜

适用范围：
ZDR型电蒸汽加热热水柜适用于船舶或平台使用电或蒸汽加热淡水，以供船员使用。

原理概述：
热水柜可与船上淡水压力柜串联使用，即利用淡水压力柜内的淡水补充本柜，经电加热或蒸汽加热组件加热后供全船使用。
温度控制器：柜内水温由两只WTZK-50-C型压力式温度控制器控制；若柜内水温低于50℃时，电源自动接通，电加热器开始加热；若柜内水温度高于65℃时，则电源自动切断，电加热停止加热。
浮球液位开关：用以保护电加热，若柜内液位低于浮球液位开关时，电加热器自动断开。
压力表：显示柜内的压力。
温度表：显示柜内水温。
安全阀：当柜体内压力超出0.42MPa时，安全阀打开，释放柜体内压力。
    注意：安装安全阀的时候，禁止生料带缠绕到安全阀进口。
电控箱：本热水柜控制分手动控制和自动控制两种。当转换开关SA2转向《手动》，电热器开始加热，当柜内水温达到65℃，电加热器停止加热。当转换开关SA2转向《自动》，若此时柜内温度低于50℃时，电加热器自动开始加热，直至加热到65℃时停止加热。若浮球液位开关检测到柜内无水时，受电控箱控制的电加热器将不能工作。对于装有两组或三组电加热器的热水柜，由于加热器功率很大，装置将采用分段加热的方法来实现，受电控箱控制的其中一组加热器工作，1分钟后，另一组电加热器开始工作，以此类推，直至柜内水温达到65℃后全部停止加热。
