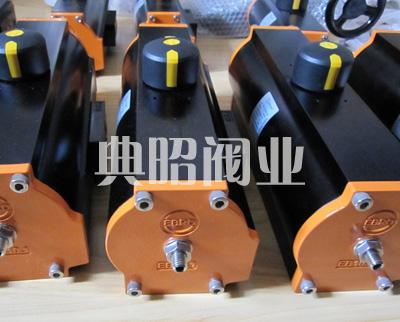

德国EBRO气动执行器通过CAD三维模型创新优化设计，外形美观紧凑、现代化的造型；并采用实用新型材料、新工艺，使产品的质量、性能更加可靠；多规格选型更经济实惠；产品全面符合最新国际标准技术规范，满足现在和未来的需求。



产品特征
1、指示器：NAMUR标准指示器，便于安装限位开关、定位器等阀门附件。
2、输出轴：镀镍合金钢、高精度一体式输出轴符合NAMUR、ISO5211、DIN3337标准。
3、缸体：ASTM6005压铸铝合金缸体可以采用硬质氧化、环氧树脂喷涂
4、端盖：压铸铝合金表面金属粉末喷涂各种颜色、PTFE涂层或镀镍处理
5、活塞：双活塞齿条、采用铸铝硬质氧化或者铸钢镀锌处理
6、行程调节：两位独立的行程调节螺钉可以进行方便、精确±5°的调节开、关位置。
7、高性能弹簧采用优质材料、涂层处理，预压装配。具有较强的抗腐蚀性和使用寿命。
8、轴承、导板：采用低摩擦、长寿命复合材料
9、密封：常温使用丁晴橡胶。高温或低温采用氟橡胶或硅橡胶
结构尺寸：




双作用气动执行器工作原理：



当气源压力从气口(2)进入气缸两活塞之间中腔时，使两活塞分离向气缸两端方向移动，两端气腔的空气通过气口(4)排出，同时使两活塞齿条同步带动输出轴 (齿轮)逆时针方向旋转。反之气源压力从气口(4)进入气缸两端气腔时，使两活塞向气缸中间方向移动，中间气腔的空气通过气口(2)排出，同时使两活塞齿条同步带动输出轴(齿轮)顺时针方向旋转。（如果把活塞相对反方向安装，输出轴即变为反向旋转）

单作用气动执行器工作原理：



当气源压力从气口(2)进入气缸两活塞之间中腔时，使两活塞分离向气缸两端方向移动，迫使两端的弹簧压缩，两端气腔的空气通过气口(4)排出，同时使两活 塞齿条同步带动输出轴(齿轮)逆时针方向旋转。在气源压力经过电磁阀换向后，气缸的两活塞在弹簧的弹力下向中间方向移动，中间气腔的空气从气口(2)排 出，同时使两活塞齿条同步带动输出轴(齿轮)顺时针方向旋转。（如果把活塞相对反方向安装，弹簧复位时输出轴即变为反向旋转）
