宏发HSYM12继电器

特性

◇ 低高度仅为 15.7

◇ 线圈与触点间介质面抵达 5000V。

◇ 通过 TV-8 规格（UL 认证）。

◇ 可对应回流焊(Pin-in-Paste 工艺）。

◇ 16A 触点切换能力。

◇ 可应用于智能电表、白色家电、照明控制设备、智能开关。

◇ 符合环保（ROHS）。

◇ 外形尺寸: 24mm×10mm×15.7mm

安规认证

◇ UL、CU-L 认证号：待 ◇ TUV 认证号：待 ◇ CQC 认证号：待

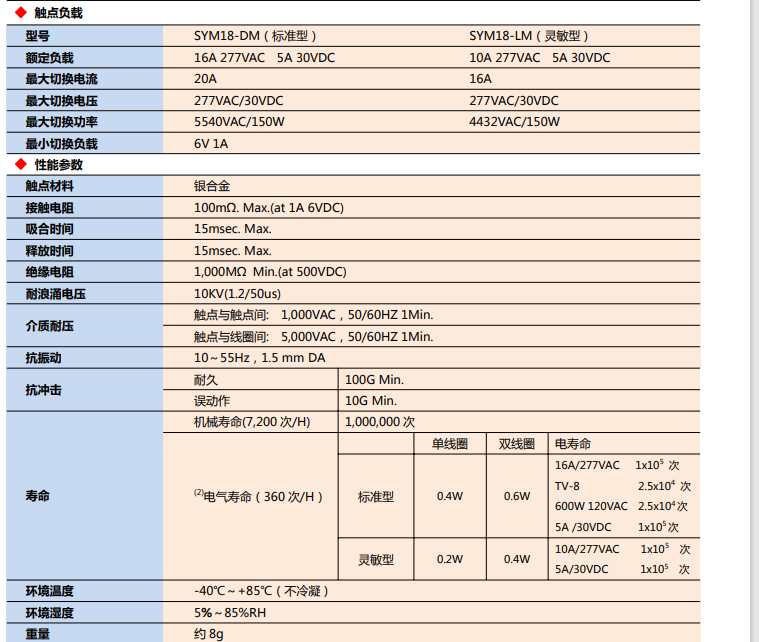

性能参数

以上仅列出该产品认证部分典型负载,而每个负载详细测试条件不同,因此电寿命耐久性不一样。如需了解详细信息，请与我司技术部门联络。 （2）以上耐久性电寿命测试，条件均为开孔品状态

典型用途

◇ 智能电表 ◇ 白色家电 ◇ 照明控制设备 ◇ 智能开关

注意事项

（1）磁保持继电器出厂状态为置位或复位状态，但因运输或继电器安装时受到冲击等因素的影响，可能会改变状态，因而使用时（电 源接入时）请根据需要重新将其设置为复归状态或动作状态。

（2）为了确保磁保持继电器动作或复归状态，施加到线上的激励电压须达到额定电压，脉冲宽度须大于动作或复归时间的 5 倍；不 要同时向动作线圈和复归线圈电压施加电压；不要长时间（大于 1 分钟）向线圈施加电压。

（3）在运输、贮存、使用期间，保持产品远离强磁场以避免动作电压和复归电压的改变。

（4）触点最大容许电压（或电流）不容许连续施加可承受的最大值。为获得规定性能，请施加小于额定电压（或电流）。

（5）置位、复位脉冲时间。 ●关于磁保持型的置位、复位时间根据使用环境温度变化和可靠使用条件，施加额定电压（建议脉冲时间在 100ms 以上）到 线圈动作、复归脉冲时间在线圈。

（6）关于焊接条件

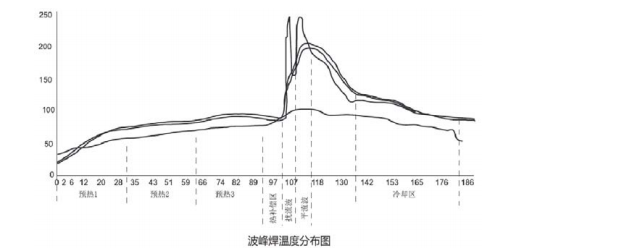

●波峰焊安装条件 在自动焊接的情况下，请遵守以下条件。 预加热：150℃以内（焊接面端子部）150 秒以内。 4 SYM18 系列 磁保持继电器 推荐焊接温度和时间为：240℃~260℃，3s~5s 。另外，根据实际使用的基板种类等，对继电器产生的影响可能会有所不同， 因此请通过实际使用的基板进行确认。

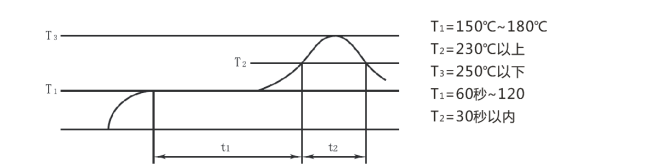

●回流焊接安装条件（Pin-in- Paste 工艺） 同一基板上的部品混存的状态下，继电器的温度上升在很大程度上取决于回流焊机器的加热方法，因此请设定温度条件，使得 继电器的端子焊接部和继电器外壳天面的温度小于上述条件，然后通过实际机器事先进行确认。

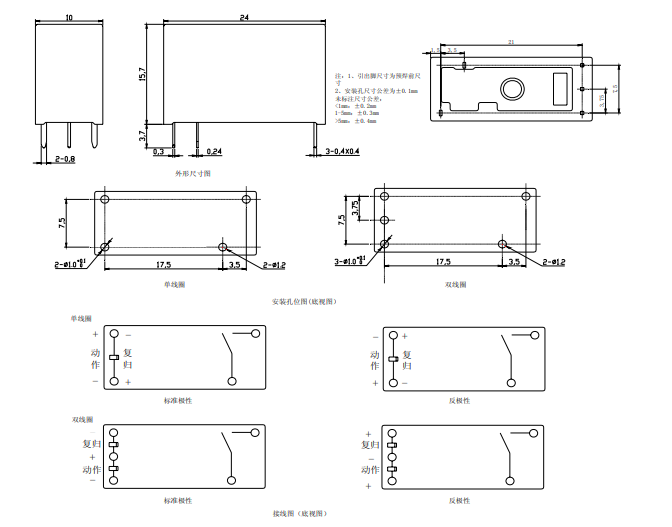

封装尺寸
