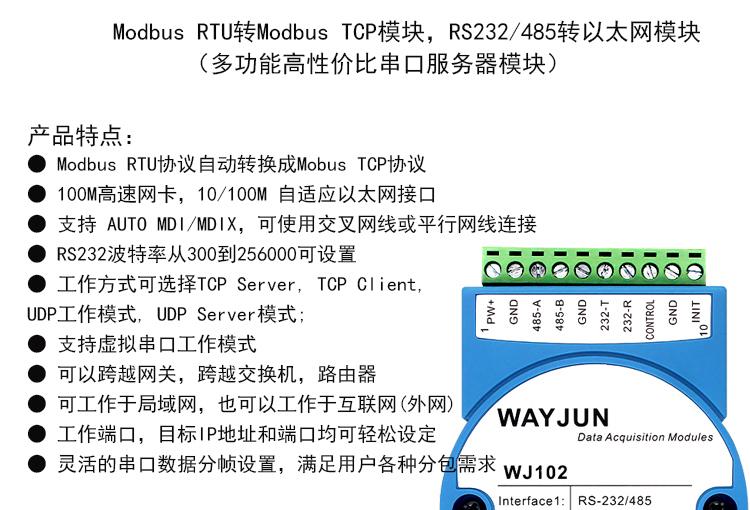

以太网采集模块产品特点：

● Modbus RTU协议自动转换成Mobus TCP协议

● 100M高速网卡，10/100M 自适应以太网接口;

● 支持AUTO MDI/MDIX，可使用交叉网线或平行网线连接

● RS232波特率从300到256000可设置

● 工作方式可选择TCP Server, TCP Client,

   UDP工作模式, UDP Server模式;

● 支持虚拟串口工作模式

● 可以跨越网关，跨越交换机，路由器

● 可工作于局域网，也可以工作于互联网(外网)

● 工作端口，目标IP地址和端口均可轻松设定

● 灵活的串口数据分帧设置，满足用户各种分包需求

以太网采集模块典型应用：

● 串口转工业以太网

● 用于物联网、实时监控网及现场设备通信

● 智能楼宇控制、安防工程等应用系统

● 以太网工业自动化控制系统

● 工业现场信号隔离及长线传输

● 设备运行监测与控制

● 传感器信号的转换和传输

● 工业现场数据的获取与转换

● 物联网信号转换

以太网采集模块产品概述：

    WJ102是维君瑞科技开发的一款工业级RS232/485和TCP/IP之间协议转化器。该串口服务器用来将TCP网络数据包或UDP数据包与RS232或RS485接口数据实现透明传输，串口服务器可以方便地使得串口设备连接到以太网和Internet，实现串口设备的网络化管理。和同类产品相比，其显著特点是稳定性可以全双工、不间断发送大批量数据而不丢失一字节。

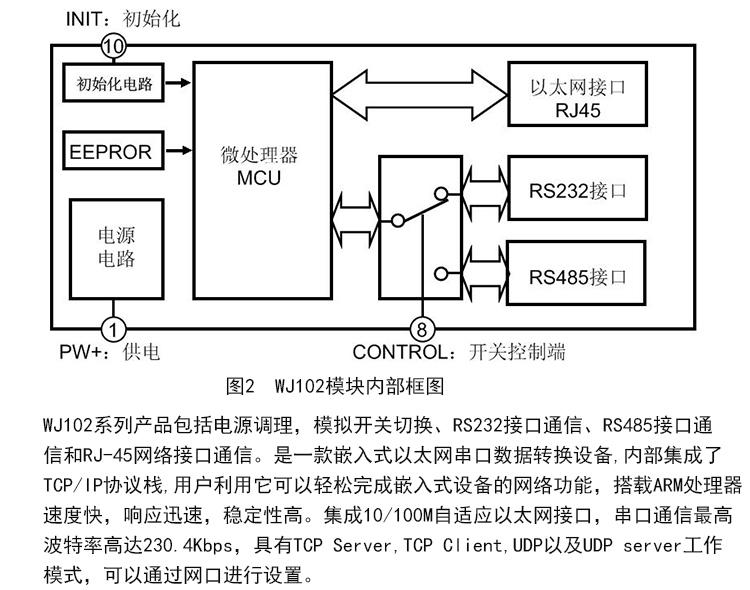

    WJ102系列产品包括电源调理，模拟开关切换、RS232接口通信、RS485接口通信和RJ-45网络接口通信。是一款嵌入式以太网串口数据转换设备,内部集成了TCP/IP协议栈,用户利用它可以轻松完成嵌入式设备的网络功能，搭载ARM处理器，速度快，响应迅速，稳定性高。集成10/100M自适应以太网接口，串口通信最高波特率高达230.4Kbps，具有TCP Server,TCP Client,UDP以及UDP server工作模式，可以通过网口进行设置。

以太网采集模块产品型号：

WJ102 - 232/485 - RJ45

通讯接口1

232/485：支持RS232接口或RS485接口，可通过接线选择

通讯接口2

RJ45：为RJ-45网络接口



WJ102通用参数：

(typical @ +25℃，Vs为24VDC)

传输距离：RS232 － 15米，

                RS485 － 1000米，

               网线200米(通过交换机后联入互联网，无距离限制)

CPU：      32 位 ARM CPU;

LAN以太网:   10/100Mbps;

保    护:   内建2KV电磁隔离;

通    讯： 串口转以太网透明传输

             也可以设置为MODBUS RTU转MODBUS TCP通讯协议。

网    页： 支持网页访问模块，支持网页设置模块参数。

接    口： RJ-45网络接口；RS232接口或RS485接口

工作电源： +8 ~ 32VDC宽供电范围，内部有防反接和过压保护电路

功率消耗：小于1W

工作温度： - 45 ~ +80℃

工作湿度：10 ~ 90% (无凝露)

存储温度：- 45 ~ +80℃

存储湿度：10 ~ 95% (无凝露)

隔离耐压：非隔离

外形尺寸：   120 mm  x  70 mm  x  43mm
