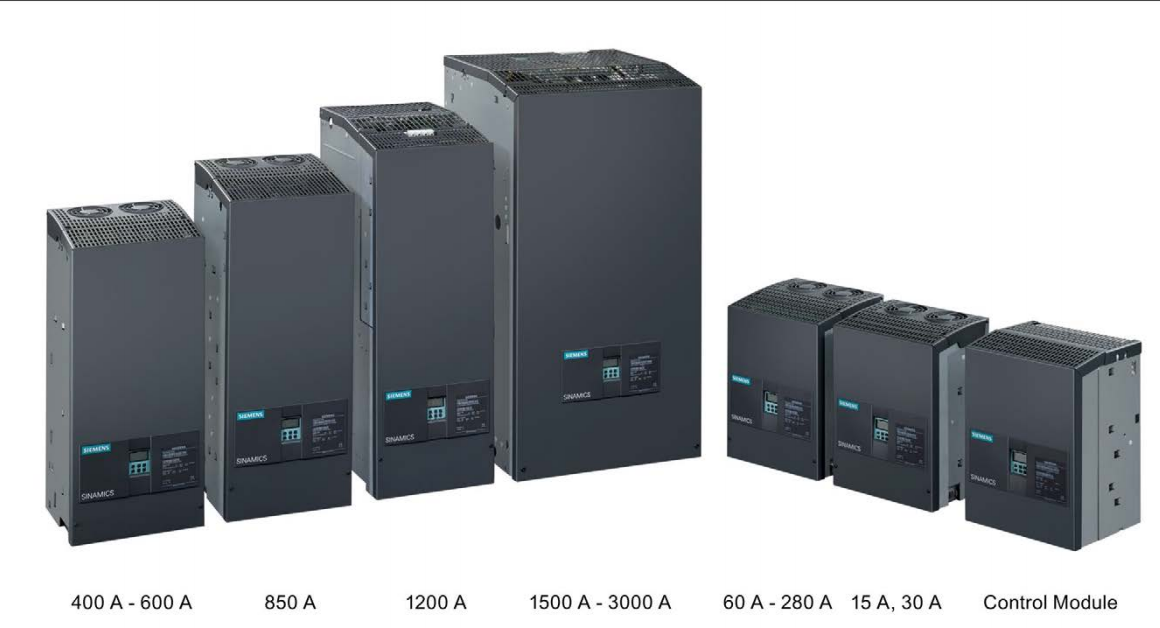

1. SINAMICS DC MASTER 系列产品丰富多样，所需培训时间更

少、成本更低，产品使用了大数量的相同部件。

SINAMICS DC MASTER 标准系列产品无缝覆盖极宽范围的电

流和电压。采用三相供电接线。此外，也可采用单相供电接

线，大额定直流电流 125 A。

2. 功能和性能方面具有灵活的扩展能力。

产品系列丰富，有许多选件，可以让直流调速器，无论是在

技术上还是经济上，都能佳满足客户需求。不同的客户需

求，包括接口类型和数量以及计算性能和转速，都可通过选

择标准 CUD、高级 CUD 或者组合使用两者来准确满足。

3. 由于能够快速、简便地更换组件，显著提高了工厂和系统可

用性。

可更换组件的设计使它们能够实现快速、简便的更换。可以

随时检查可用备件情况，并指定到调速器的序列号。



■ SINAMICS DC MASTER 直流调速器系列包括以下组件：

• 带有控制模块 (CUD) 的电子模块和用于插接其它 CUD 的扩

展槽 （在一个可旋转托架上）

• 全控型三相桥式电路结构、带可控硅的功率单元（两象限调

速器：B6C 或四象限调速器：(B6) A (B6) C）2)

• 风扇 （高 125 A：自通风）

• 带有集成续流电路的单象限励磁功率单元（还可以选择无励

磁或者带有集成励磁过电压保护功能的二象限励磁，用于高

动态励磁电流变化）

• 电子板电源

• 标准 BOP20 操作员面板 （AOP30 高级操作员面板作为附件

提供）



■ 技术数据

一般技术数据

相关标准

EN 50178     用于带电子设备的电气功率设备的安装规则

EN 50274     低压成套开关设备和控制装置：防止电击 - 防止意外直接接触危险的带电部件

EN 60146-1-1 半导体变频器：一般要求和电源换相变频器；基本要求规范

EN 61800-1 变频调速驱动系统，第 1 部分 - （直流调速器）一般要求 - 低压直流调速系统的额定值规范

EN 61800-3 变频调速驱动系统，第 3 部分 - EMC 产品标准，包括规定的测试方法

EN 61800-5-1 变频调速驱动系统 - 第 5-1 部分：安全相关要求 - 电气、热力和能源要求

IEC 62103 （与 EN 50178 相同） 用于带电子设备的电气功率设备的安装规则

UBC 97        统一建筑法规



■ 选型与订货数据：

 电枢输入    电压    "额定直流电流"   "额定直流电压"型号                          "订货号"

3 AC 400V15 A 420 V D420/15 Mreq-GeG6V62 6RA8013-6DV62-0AA0

30 A 420 V D420/30 Mreq-GeG6V62 6RA8018-6DV62-0AA0

60 A 420 V D420/60 Mreq-GeG6V62 6RA8025-6DV62-0AA0

90 A 420 V D420/90 Mreq-GeG6V62 6RA8028-6DV62-0AA0

125 A 420 V D420/125 Mreq-GeG6V62 6RA8031-6DV62-0AA0

210 A 420 V D420/210 Mreq-GeGF6V62 6RA8075-6DV62-0AA0

280 A 420 V D420/280 Mreq-GeGF6V62 6RA8078-6DV62-0AA0

400 A 420 V D420/400 Mreq-GeGF6V62 6RA8081-6DV62-0AA0

600 A 420 V D420/600 Mreq-GeGF6V62 6RA8085-6DV62-0AA0

850 A 420 V D420/850 Mreq-GeGF6V62 6RA8087-6DV62-0AA0

1200 A 420 V D420/1200 Mreq-GeGF6V62 6RA8091-6DV62-0AA0

1600 A 420 V D420/1600 Mreq-GeGF4V62 6RA8093-4DV62-0AA0

2000 A 420 V D420/2000 Mreq-GeGF4V62 6RA8095-4DV62-0AA0

3000 A 420 V D420/3000 Mreq-GeGF4V62 6RA8098-4DV62-0AA0

3 AC 480V15 A 500 V D500/15 Mreq-GeG6V62 6RA8013-6FV62-0AA0

30 A 500 V D500/30 Mreq-GeG6V62 6RA8018-6FV62-0AA0

60 A 500 V D500/60 Mreq-GeG6V62 6RA8025-6FV62-0AA0

90 A 500 V D500/90 Mreq-GeG6V62 6RA8028-6FV62-0AA0

125 A 500 V D500/125 Mreq-GeG6V62 6RA8031-6FV62-0AA0

210 A 500 V D500/210 Mreq-GeGF6V62 6RA8075-6FV62-0AA0

280 A 500 V D500/280 Mreq-GeGF6V62 6RA8078-6FV62-0AA0
