型号: | SW6206+SW5100 |
---|---|
品牌: | 智融 |
原产地: | 中国 |
类别: | 电子、电力 / 电子元器件 / 集成电路 |
标签︰ | 10W无线充 , 移动电源管理IC , SW6208+SW5100 |
单价: |
¥16800
/ 件
|
最少订量: | 1 件 |
SW6208
QFN-48(6x6mm)
单节锂电池
SW6208 是一款高集成度的多协议双向快充移动电源专用多合一芯片,支持A+A+B+C+L 口任 意 口 快 充 。 其 集 成 了 5A 高 效 率 开 关 充 电 , 22.5W 高 效 同 步 升 压 输 出 , PPS/PD/QC/AFC/FCP/SCP/PE/SFCP/低压直充等多种快充协议,电量计量,数码管/LED 灯显示以及 相应的控制管理逻辑。外围只需少量的器件,即可组成完整的高性能双向快充移动电源解决方案。
PD带数码管移动电源,经典方案:PD移动电源

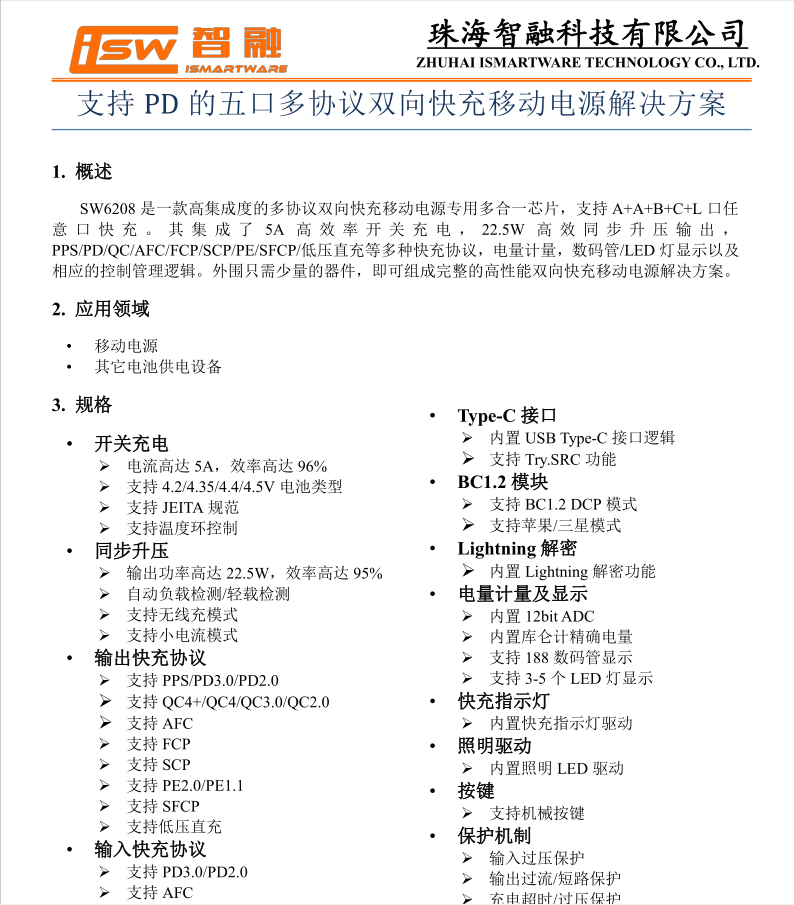

1. 概述
SW6208 是一款高集成度的多协议双向快充移动电源专用多合一芯片,支持A+A+B+C+L 口任
意 口 快 充 。 其 集 成 了 5A 高 效 率 开 关 充 电 , 22.5W 高 效 同 步 升 压 输 出 ,
PPS/PD/QC/AFC/FCP/SCP/PE/SFCP/低压直充等多种快充协议,电量计量,数码管/LED 灯显示以及
相应的控制管理逻辑。外围只需少量的器件,即可组成完整的高性能双向快充移动电源解决方案。
2. 应用领域
• 移动电源
• 其它电池供电设备
3. 规格
• 开关充电
电流高达 5A,效率高达 96%
支持 4.2/4.35/4.4/4.5V电池类型
支持 JEITA规范
支持温度环控制
• 同步升压
输出功率高达 22.5W,效率高达 95%
自动负载检测/轻载检测
支持无线充模式
支持小电流模式
• 输出快充协议
支持 PPS/PD3.0/PD2.0
支持 QC4+/QC4/QC3.0/QC2.0
支持 AFC
支持 FCP
支持 SCP
支持 PE2.0/PE1.1
支持 SFCP
支持低压直充
• 输入快充协议
支持 PD3.0/PD2.0
支持 AFC
支持 FCP
支持 SCP
支持 PE1.1
• Type-C接口
内置 USB Type-C 接口逻辑
支持 Try.SRC 功能
• BC1.2模块
支持 BC1.2 DCP模式
支持苹果/三星模式
• Lightning解密
内置 Lightning 解密功能
• 电量计量及显示
内置 12bit ADC
内置库仑计精确电量
支持 188 数码管显示
支持 3-5个 LED 灯显示
• 快充指示灯
内置快充指示灯驱动
• 照明驱动
内置照明 LED 驱动
• 按键
支持机械按键
• 保护机制
输入过压保护
输出过流/短路保护
充电超时/过压保护
温度保护
• I2C接口

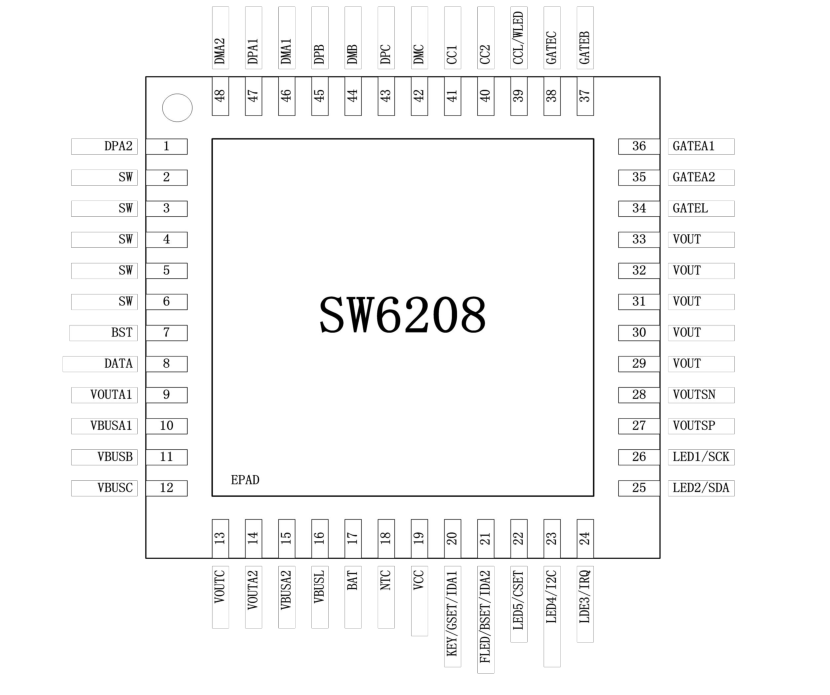

• QFN-48(6x6mm) 封装
