产品描述：

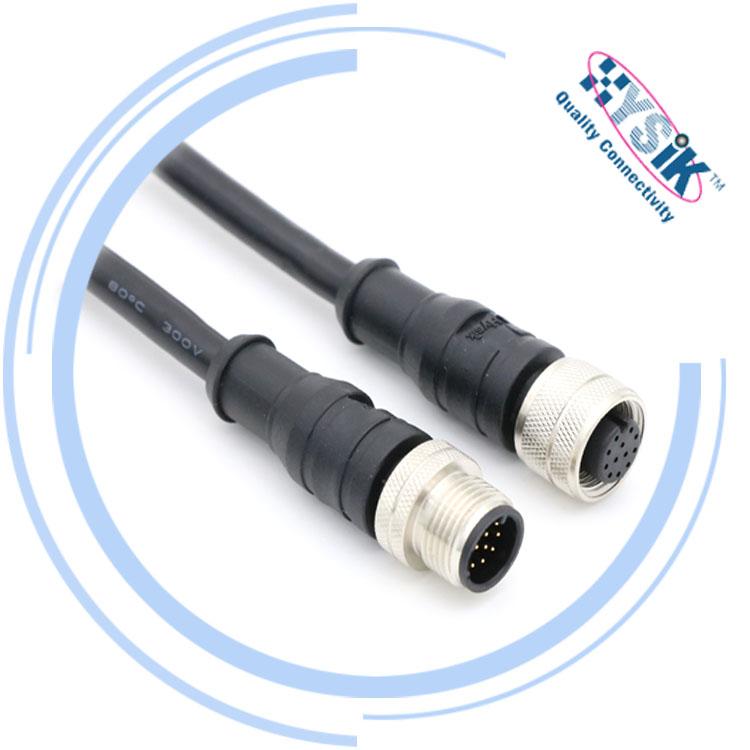

M12成型式带线连接器（插头）产品，在出厂前已经把连接器部件与电缆一起注塑成型为一体，我司常用线材为PUR或PVC外被材质电缆，根据产品的终端应用要求内部芯线绝缘的选材我们常用的有PVC、SR-PVC、PP、PE几种，电路PIN位有2芯、3芯、4芯、5芯、6芯、8芯、12芯，17芯可选。配套对接的M12板端连接器（插座）有焊接电子线型与PCB板插针型，M12板端焊接型可按顾客预订要求焊接电子线及树脂灌胶封装。

● 提供PUR或PVC电缆材质
● 线端（成型式）可定制线材长度规格
● 工业防护等级 IP 67
● 2芯、3芯、4芯、5芯、8芯、12芯，17芯可选
● 额定电压250V/60V/30V、额定电流4A/2A/1.5A

电气和机械性能：



行业标准:IEC 61076-2-101

线材外被材料:聚氨酯 （PUR）



连接器类型:单头带线



插头导向:直头



适配线规:26AWG/0.14mm2

适用电流:1.5 A



连接器导体:铜镀金



适用电压:30V



适用温度:-25°C ~ + 80°C



耦合螺丝/螺母:铜镀镍



绝缘电阻:≥100 MΩ



密封方式:O-型密封圈



导体电阻:≤5mΩ



屏蔽:屏蔽型



芯线连接方式:焊接型



防护等级:IP67
