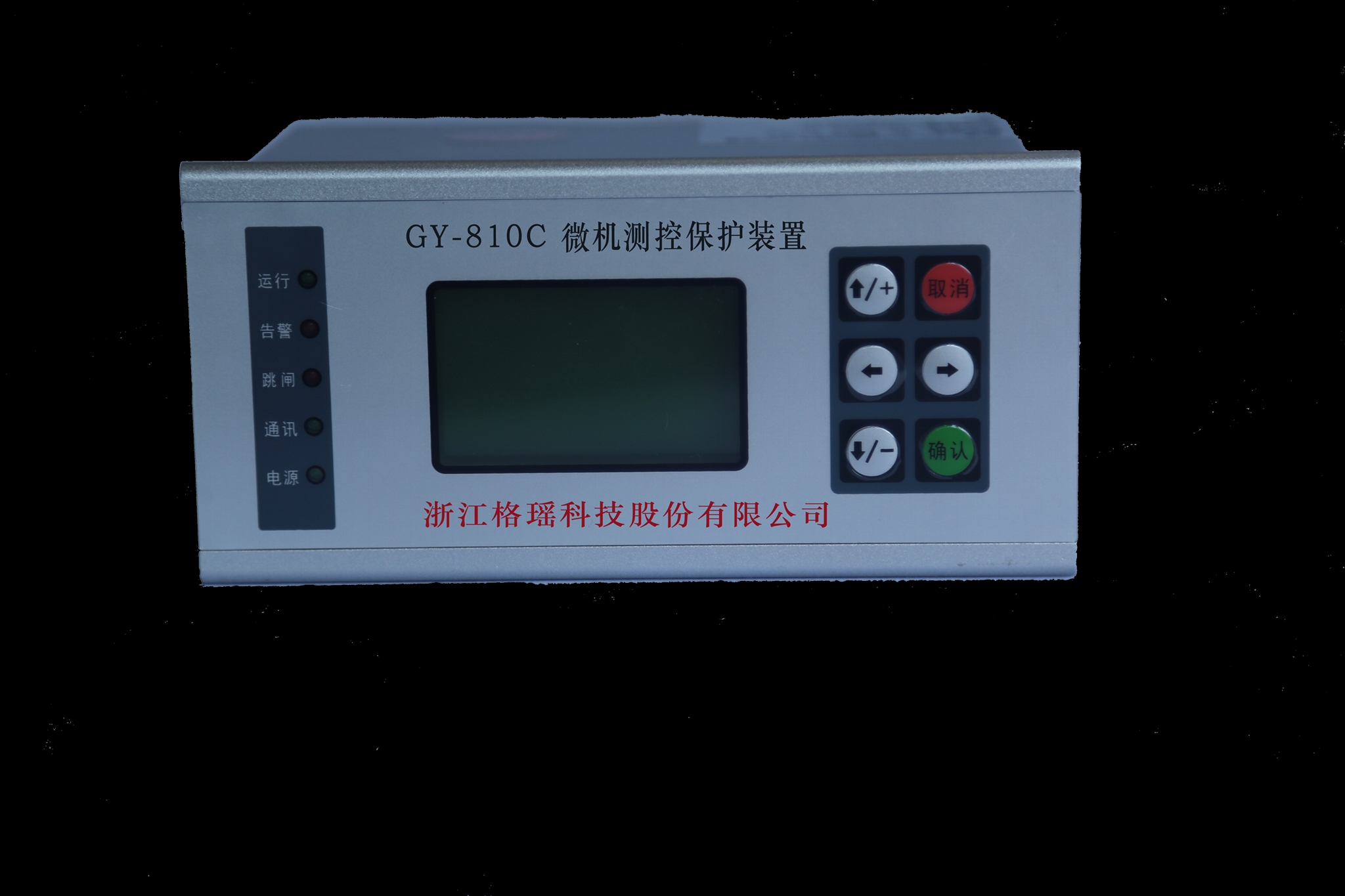

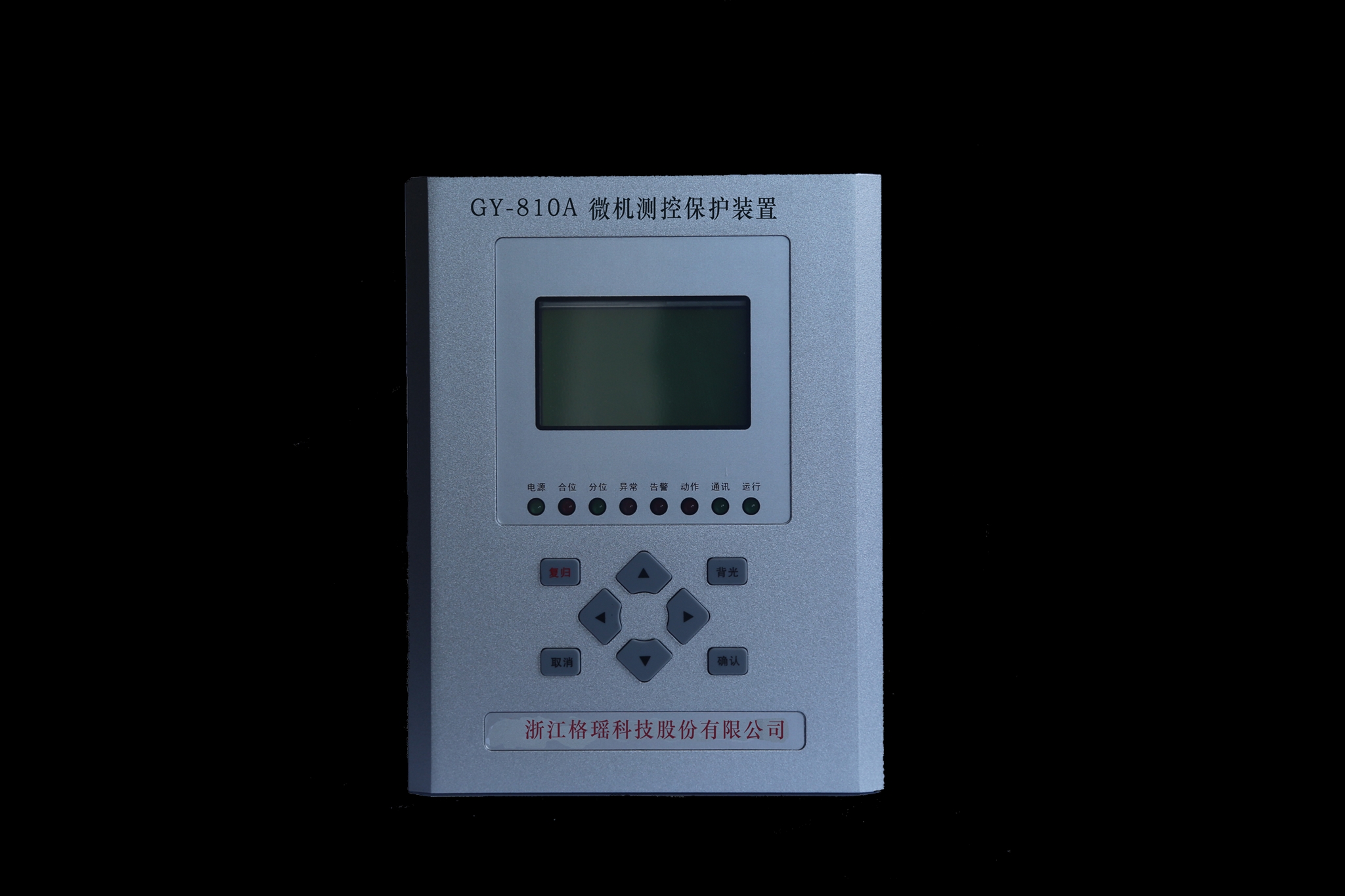

Θ 装置采用单片机解决方案，所选用的CPU包含有Flash ROM、RAM、EEPROM、AD转换器、定时器、串行口等微机保护需要的所有资源；

Θ 装置总线集成通讯，与外部设备的连接均通过驱动能力很强的IO口来实现，并采用多种隔离措施，运行安全，稳定可靠，高抗干扰；

Θ 装置具有12路、10路、8路可编程开入功能，不管是变压器的本体保护还是开关的各种状态均可直接接入装置接口；

Θ 装置具有故障录波功能，故障波形均直接显示在装置面板上的大液晶屏上；

Θ 装置采用一次成型结构工程，壳体设计简单、合理，并且装置体积大小通用，适合安装在中小型高压开关柜上使用；

Θ 装置在硬件设计上严格将强弱电分开，所有信号线均经过地线进行屏蔽；

Θ 装置与外部的所有连接部分均采用隔离措施，开关量输入、输出及通信接口通过光电隔离，模拟量通过互感器隔离，出口通过继电器隔离，使经过输入输出线上过来的干扰减到最小。

Θ 模拟量经过互感器的输入输出部分，开关电源的输入输出部分，通信接口部分，均采用了抗高频干扰的屏蔽措施，使装置抗瞬变干扰的能力特别强；

Θ 装置内部采用高精度的时钟芯片，芯片内部集成有备用电池及晶振，掉电后保持十年以上还能计时，解决了通常保护装置单独运行期间时钟不准问题，使装置能准确记录各种故障动作、时间信息；

Θ 装置本体具有三级保护，外部硬件保护、CPU硬件定时器保护和软件保护，且不同保护之间相互进行监视，使装置在各种情况下均不会出现故障机死状态。

Θ 装置采用大屏液晶汉字显示及菜单操作方式提示，人机接口良好，定值数据、控制定义、故障信息均以汉字的方式进行显示，设定调试明朗方便。

Θ 装置的软件采用模块化设计，所有定时限的保护模块程序代码共享，重要程序均具有多种冗余措施，并经过了长时间的现场运行考验，程序运行稳定可靠。

Θ 装置内部具有大容量的NVSRAM，按顺序可记录最近180条详细时标及所有故障信息，便于故障分析得到简单而方便。

Θ 装置具有高速光电隔离的RS485或RS232通信接口，采用国际Modbus规约，可将各种信息上传至自动化监控系统中。



• 主要技术参数

装置工作电源：AC85~265V或DC90V~300V    50Hz

整机功率消耗：≦0.2W

额定输入电流:5A或1A     50Hz

工作电流范围:0.2A~100A

零序电流范围0.1A~5A

保护动作精度:<±3%

温度变差:<±2%

综合误差:<±3%

输出容量:10A,250VAC/30VDC

• 主要功能

保护功能：

1.母充保护，可选择跳闸输出或仅发警告信号；

2.两相三段式定时限相间过流保护，II段及III段可滞后加速功能；

3.反时限过载保护，提供标准反时限、正常反时限、极端反时限可选；

4.定时限过负荷保护，可选择跳闸输出或仅发警告信号；

5.定时限负序电流保护，可选择跳闸输出或仅发警告信号；

6.定时限零序电流保护，每段均可通过控制投入或退出；

7.低电压保护器，可选择跳闸输出或仅发警告信号；

8.过电压保护，可选择跳闸输出或仅发警告信号；

9.零序电压保护，可选择跳闸输出或仅发警告信号；

10.三相一次自动重合闸，具有保护启动及接点不对应启动方式，且具有外部闭锁功能；

11.十二路开关量输入，其中八路可编程输入，通过外部开关量输入经装置采集后可实现跳闸或发信的功能；

12.断路器跳闸回路监视功能，当断路器跳闸回路发生断线时，装置能发出警告信号；

13.PT断线检测，当发生PT断线时，装置能发生警告信号；可选择闭锁低电压输出；

14.具有电气防跳回路，自动适应各种型号断路器；

15.弹簧未储能警告，当发生弹簧未储能时，装置能发生警告信号。

4.2数据采集功能：

遥测：实时采集三相电流、三相电压、三相功率因数、零序电流。

遥信：保护动作和外部开关量12路遥信。

遥控：两路遥控继电器，远方控制断路器合闸、分闸。

4.3事件记录功能

保护动作故障指示、开关量变位提示、遥控操作故障。

4.4控制功能

就地/远方分、合闸控制

4.5操作箱功能

手动合闸检测、自动跳合闸回路断线警告。

4.6通讯功能

具有运行可靠的高速接口，具备遥测、遥控、遥信、遥调功能。

4.7故障记录及故障录波功能

故障记录及故障录波功能，并将故障发生时间、故障电流及电压大小、故障波形均直接显示在装置面板的显示器上，按最近顺序可记录180条详细的带时标的故障信息。

4.8模拟量输出功能

  本装置自带24V电源输出模拟量4-20毫安。

• 保护工作原理

1、母充保护：该保护在检测到手动合闸3秒内完成，A、B、C相任一相保护电流大于设定值时并达到设定延时后保护即动作[手动合闸3秒后，母线充电保护自动退出运行（其中手动合闸状态需作为开关量接至任何一路可编程开关，并在菜单的“保护值设定”中将对应的可编程开关名称设置“15手动合闸”，注意需将该开关的保护功能退出）]。

2、定时限过流保护：本装置配置了三相三段式定时限过电流保护，II段、III段可选择是否投入后加速功能，后加速时间可以单独设定（后加速元件当有重合闸动作输出、手动合闸、断路器由分变合等事件时，3秒内装置将启动过流II段、III段保护后加速功能，上述保护输出时间将按照设定的相应后加速输出时间动作输出）。所有加速功能均可通过控制字节选择投退，加速时间也可单独进行设定。

3、反时限过流保护：反时限过流保护的动作时间与故障电流的大小有关，故障电流越大动作时间越短；反之，故障电流越小动作时限越长。参照国际电工委员会（IEC255）的规定，本装置提供了三种标准反时限特性曲线，即：标准反时限t=0.14tp/（（I/Ip）^0.02 -1）、非常反时限t=13.5tp/（（I/Ip）-1）、极端反时限t=80tp/（（I/Ip）^2 -1），注：^2表示2次方，^0.02表示0.02次方。

4、过负荷保护：过负荷保护为定时限保护，正常运行时过负荷元件监视A、B、C三相电流，当有任一相电流大于设定值并达到设定延时后保护即动作。过负荷保护可以选择跳闸或仅发警告信号，当过负荷保护动作输出时装置将自动闭锁重合闸。

5、定时限负序保护：装置通过计算实际运行电流（两相或三相CT）的负序分量构成负序电流保护。对于电动机或变压器的各种不平衡故障，如不平衡运行、断相、反相等，可投入负序电流保护。当装置计算出的负序电流大于负序保护电流设定值并达到设定延时后保护即动作。为了避免设备投运时因三相合闸不同步可能引起误动，建议带0.2秒以上延时。

6、零序过流保护：装置配置了定时限零序过流保护，当采集的零序电流大于零序保护设定值并达到设定延时后保护即动作。零序保护可以选择跳闸或仅发警告信号，也可以选择是否投入后加速功能，后加速时间可以单独设定。

7、低电压保护：如果被保护线路很短，始末端的短路电流差别不大或运行方式变化很大时，采用电流速断保护满足不了灵敏度和动作范围要求时，可装设电压保护。当开关处于合闸位置，三个线电压均小于低电压保护的设定值并达到设定延时后保护即动作。为防止装置上电时母线三相失压引起低电压保护误码动作，装置只有监测到母线电压正常后才投入低电压保护。若PT断线闭锁投入，当发生PT断线时将闭锁低电压保护

8、过电压保护：为避免母线电压过高对设备造成冲击而损坏，装置配有过电压保护。当开关处于合闸位置，三相母线线电压中任一个线电压大于过电压保护设定值并达到设定延时后保护即动作。

9、重合闸功能：本装置的重合闸为三相一次自动化重合闸，具有两种启动方式，保护启动和接点不对应启动方式，上述两种方式可以单独投入，也可以同时投入。在保护动作跳闸出口（过负荷和低电压保护除外）或出现接点不对应后重合闸功能开放3秒，如果此时无闭锁条件，并且三相均无电流时开始进行重合闸逻辑判断。

10、 PT断线：三个线电压均小于7V，且任一相电流大于0.2A，判断三相断线；[UA+UB+UC]>15V,且任两个线电压差大于18V时，判断不对称断线。

11、弹簧未储能告警：装置配有一路弹簧未储能输入接口，可以选择储能机构的储能节点类型（常闭或常开），还可以选择弹簧未储能警告的判断时间，适用于不同类型的储能机构。

12、跳闸回路监视：装置在电气防跳回路中带有断路器跳闸回路断线监视功能，当发生断线时，装置能发出警告信号。当开关处于合闸状态（开关状态开入量为1），同时跳闸回路发生断线（跳闸回路开入量为0），并达到设定延时后装置将发出警告信号。此时必须将合闸回路监视接入装置的任一路可编程开入，并在菜单的“保护定值设定”中将对应的可编程开入名称设置为“12跳闸回路监视”，注意需将该开入的保护功能退出。
