CYXSR-H双级串联型罗茨风机

产品介绍:

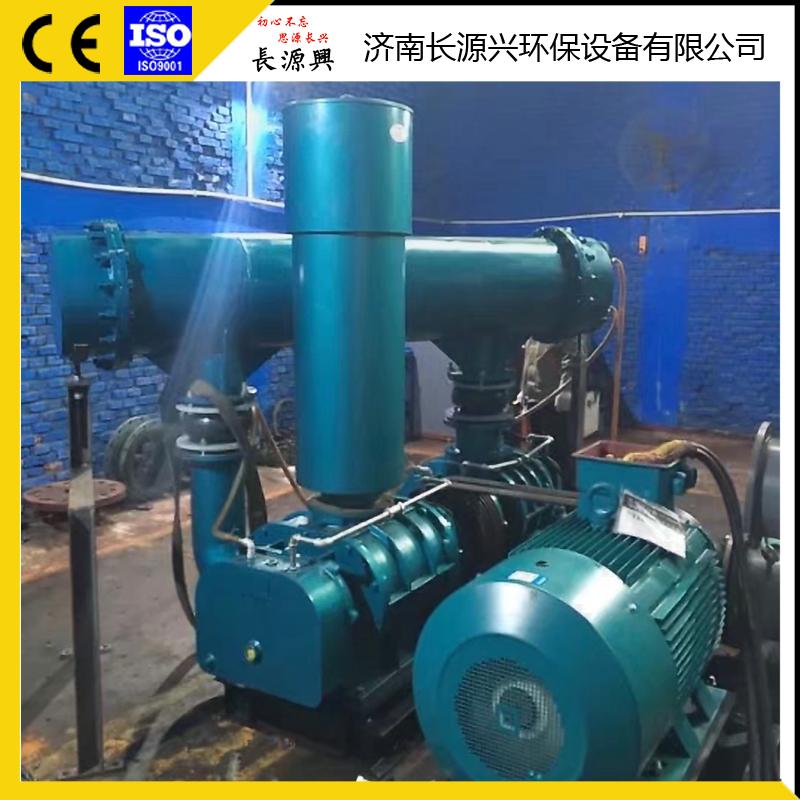

CYXSR-H双级罗茨风机是由两台标准罗茨鼓风机串联而成。当气体进入第一级风机升压后，经过中间冷却器将气体温度降至40℃以下，然后进入二级风机继续升压，机组最高升压可达177kPa。两级风机的主机由同一台电机通过皮带传动或双轴伸电机直联传动。



1、 双级三叶罗茨风机容积效率高,供气量大,运行平稳,使用可靠,具有比较稳定的工作特性。

2、叶轮和轴为整体结构且叶轮无磨损，风机性能持久不变，可以长期连续运转。

3、强制输气，流量随压力变化小，出口压力由背压决定，且输送气体不受油污染。

4、轴承的选用较为合理，各轴承的使用寿命均匀，而且风机油封选用进口氟橡胶材料，耐高温，耐磨，因而风机使用寿命长，可靠性高。

5、风机容积利用率大，容积效率高，且结构简单紧凑，安装方式灵活多变。使用维护方便。6、由于采用了三叶转子结构形式及合理的壳体内进出风口处的结构，所以风机振动小，噪音低。



附件：

风机主机、电机（选配）、中冷器、底座、主机V形皮带轮、电机V形皮带轮、V形皮带、皮带罩、地脚螺栓、压力表、安全阀、进口消声器（含空气滤清器）、排出消声器、逆止阀、弹性接头、润滑油等。



产品特性：



1，容积式风机，无内压缩，输送气体具有强制性，随着压力的变化，流量的变化很小。

2，产品采用三叶直线型叶轮，进排气脉动平缓，噪音低。

3，叶轮采用特殊曲线，使啮合更加合理，泄露小，效率高，能耗低。

4，产品采用多种新型结构设计，使整机结构紧凑，体积小，重量轻，外形美观大方。

5，产品采用高精度硬齿面同步齿轮，寿命长，噪音低。

6，输送空气清洁，不含任何油质灰尘。



技术参数：

选型报价欢迎咨询17753130105

型号	压力范围	流量范围	可配套电机
CYXSR100H	98kpa-196kpa	3.48m3/min-10.95m3/min	15kw-45kw
CYXSR125H	98kpa-196kpa	6.65m3/min-18.75m3/min	22kw-75kw
CYXSR150H	98kpa-196kpa	17.2m3/min-40.6m3/min	55kw-160kw
CYXSR200H	98kpa-176.4kpa	28.3m3/min-64m3/min	75kw-220kw
CYXSR250H	98kpa-196kpa	64.8m3/min-112m3/min	160kw-400kw
CYXSR300H	98kpa-176.4kpa	102m3/min-174m3/min	250kw-560kw





罗茨风机各机组部件的性能保证：

1.风机整机的设计使用寿命不少于10年。

2.叶轮的设计使用寿命不少于60000小时，

3.轴承的设计使用寿命不少于30000小时

4.齿轮的设计使用寿命不少于60000小时

5.机组质量保证期为交货后12个月 .

主要用途：

1、罗茨风机用于电镀槽，为优化电镀质量（镀层均匀）电解质层内输送气体，使电解体循环，这时作气源被利用。

2、罗茨风机用于煤气燃烧器，利用高压排风使燃气化成微小分子。

3、罗茨风机用于喷砂器，用作喷砂器喷射气源。

4、罗茨风机用于畜粪发酵的堆肥，输送气体，加快家畜粪尿的发酵堆肥。

5、罗茨风机用于臭氧发生器，作为高浓度臭氧发生器的气源使用。

6、罗茨风机用于水处理，用于水处理厂的净化和沉淀物的搅拌。

7、罗茨风机用于焚烧炉，可以助燃，也可促进排气。

8、罗茨风机用于生产线烘干，用于小规模生产线的烘干。

9、罗茨风机用于空气升液泵，用气泡降低污水比重，达到扬水。

10、罗茨风机用于粮食输送，用气体输送由回转式导阀落下来的小麦等谷物。

11、罗茨风机用于管道清扫，用于除掉管道更换或检修时发生的尘土和铁粉，还用于共给管道内的各种涂料。

12、罗茨风机用于加湿装置，用于供给为稳定室内温度的加湿装置和防止发生纺织、香烟及印刷等工厂静电的气源。

13、罗茨风机用于反冲洗，用于过滤材料和过滤的逆洗。

14、罗茨风机用于印刷机送纸，使用排气可进行分离，对齐及分送等作业。

15、罗茨风机用于压力机械，用于工件成型后的脱模。

16、罗茨风机用于喷雾器，用于涂料等喷雾器共给不含油质的高压排气。

17、罗茨风机用于粉末颗粒的输送，用于输送气体氯化稀、聚乙烯等颗粒状原料。（也可以采取吸入式）。

18、罗茨风机用于特殊气体，用于输送特殊气体。

19、罗茨风机用于鱼池的供氧，用于各种鱼类和蟹类的养鱼池水中供氧和搅拌，还用于水族馆和活鱼槽。

20、罗茨风机用于桑拿沙浴，桑拿浴对健康有良好的作用，多用于医院、饭店等。





订货须知：

1，订货时请告知：输送介质，进口压力，进口温度，进口流量，升压，环境条件及是否有特殊要求。

2，标准配件：主机，中冷器，皮带轮/联轴器，底座（如有），地脚螺栓。

3，可选附件：电机，进口消音器，出口消音器，安全阀，逆止阀，弹性接头等。
