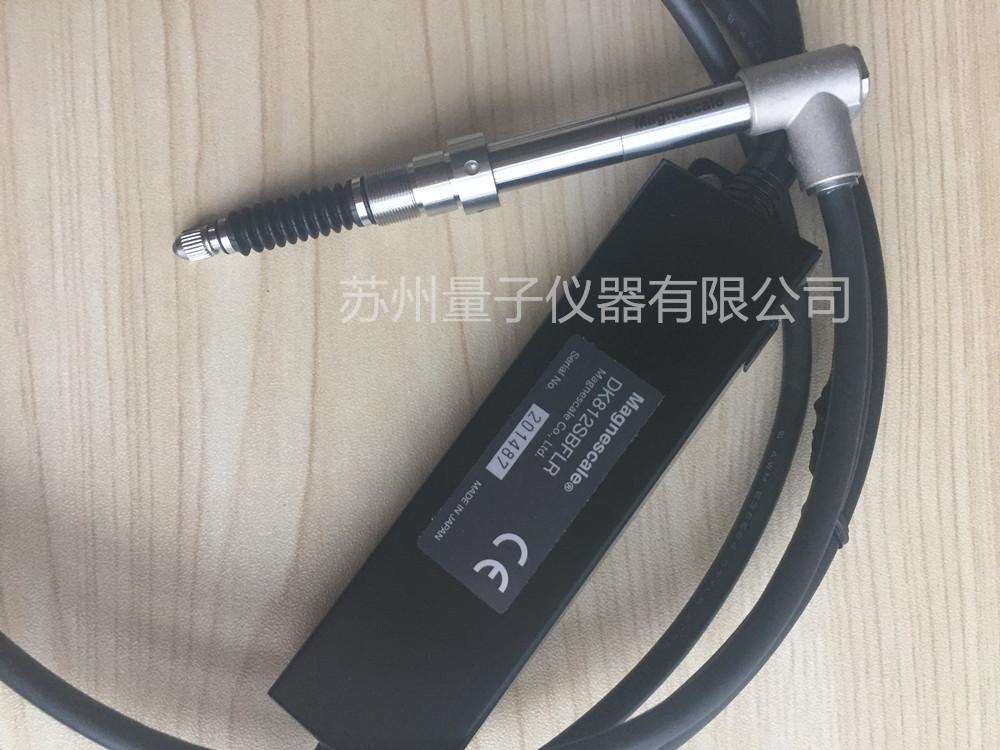

传感器DK812SBFLR





产品介绍：dk812sbvr5产品简介：高精度测量探规dk812sa/sb
3000万次使用寿命的高性能测量探规：精度0.001mm；分辨率0.1微米，0.5微米；测量长度12mm；线缆长可达22m；安装容易，设计坚固，适用于各种工厂作业环境，耐油水灰尘，抗震动冲击能力强；配用产品：mg10/mg20/mg30/mg40/ly71/ly72/lt30.产品特点：dk812sbvr5



产品特点：

结构紧凑，并具有高分辨率0.1微米，大响应速度也有了更进一步的提高：
1.测量范围：12mm
2.精度：1μm（高分辨率模式），1.5μm（通用型号的分辨率）
3.大分辨率：0.1μm
4.大反应速度：80米/分钟（分辨率0.1微米）250米/分钟（分辨率0.5微米）
5.内置参考点
6.优良的耐水和耐油功能。
7.采用耐屈挠性电缆。
8.适用于各种工厂作业环境。
9.设计坚固，适用恶劣环境。
10.气压辅助装置可以垂直移动转轴，安装容易，可选购法兰型探规



产品功能：dk812sbvr5产品功能：3000万次使用寿命的高性能测量探规：dk812sar,dk812salr,dk812sbr,dk812sblr,dk812sar5,dk812salr5,dk812sbr5,dk812sblr5，dk812safr，dk812saflr，dk812sbfr，dk812sbflr，dk812safr5，dk812saflr5，dk812sbfr5，dk812sbflr5，dk812savr，dk812sbvr，dk812savr5，dk812sbvr5。精度0.001mm；分辨率0.1微米，0.5微米；测量长度12mm；线缆长可达22m；安装容易，设计坚固，适用于各种工厂作业环境，耐油水灰尘，抗震动冲击能力强；配用产品：mg10/mg20/mg30/mg40/ly71/ly72/lt30.性能参数：dk812sbvr5性能参数：

型号	高分辨率机型		一般用途分辨率机型
	dk812sar	dk812sbr	dk812sar5	dk812sbr5
	dk812salr	dk812sblr	dk812salr5	dk812sblr5
	dk812safr	dk812sbfr	dk812safr5	dk812sbfr5
	dk812saflr	dk812sbflr	dk812saflr5	dk812sbflr5
	dk812savr	dk812sbvr	dk812savr5	dk812sbvr5
输出	a/b参考点讯号 差动线路驱动器输出（符合eia-422）
分辨率	0.1μm		0.5μm
测量范围	dk812s:12mm
精度（20℃时）	1μmp-p		1.5μmp-p
测量力	dk812s 向下：0.6±0.3n 水平方向：0.5±0.3n 向上：0.4±0.3n		dk805s 向下：0.45±0.25n 水平方向：0.40±0.25n 向上：0.35±0.25n
参考点	一处（在轴心运动的1mm位置）
大回应速度	80m/min	42m/min	250m/min	100m/min
抗震（20至2000hz）	100 m/s2
抗撞击（11ms）	1000 m/s2
保护结构*1	sar/sbr:ip66,salr/sblr:ip64(ip67*2)
作业温度	0℃至50℃
保存温度	-20℃至60℃
电源电压	dc+5v±5%
耗电量	1w
线缆长度	2.5m
主杆直径	ø80-0.009mm
重量*3	约30g
探针	附有碳化物球形（dz-123）安装螺丝m2.5		附有钢珠，安装螺丝m2.5
配件	内附扳手、使用说明书、补充说明、+p m4*5螺丝（2）、软管弯头（于sal与sbl型）
输出电缆长度（可以连接到电子设备部分）	长22m
使用寿命*4	无撞击情况下至少3000万次

*1 不包括内插盒与接头

*2 使用内附的软管弯头与ø4mm管时

*3 不包括缆线与内插盒

*4 要视magnescale co ltd. 所定义的监定测试而定。

测量范围 Measuring range:	12 mm/ 0.47'
精度 Accuracy:	±0.5 μm , ±0.75μm
分辨率 Resolution:	0.1μm,0.5μm
*高响应速度 Compact and slim:	80m/min(分辨率:0.1μm)； 250m/min(分辨率:0.5μm)

内建式原点

适用于各种工厂作业环境

设计坚固,适用恶劣环境

用气压辅助装置可以垂直移动转轴，安装容易，可选购法兰型探规。

适用于各种工厂作业环境，耐油水灰尘、震动、冲击能力强；



Magnescale高精度测厚传感器DK812SALR,DK812SAFR,DK812SAVR5



Magnescale高精度测厚传感器DK812SALR,DK812SAFR,DK812SAVR5,

DK812SAFLR5,DK812SAFLR,DK812SAR,DK812SAR5,DK812SAVR,

DK812SALR5,DK812SAFR5,DK812SBR,DK812SBLR,DK812SBFR,

DK812SBFR-T02,DK812SBVR,DK812SBFLR,DK812SBR5,DK812SBLR5,

DK812SBFR5,DK812SBVR,DK812SBFLR5.

精度0.001mm/0.0015mm；分辨率0.0001/0.0005mm；测量行程12mm；

使用寿命可达3000万次，5倍旋转力，保护等级IP67，线缆可延至22m，安装容易，

设计坚固，适用于各种工厂作业环境，耐油水灰尘，抗震动冲击能力强；

DK812SALR,DK812SAFR,DK812SAVR5配用产品：

MG10-P1,MG10-P2,MG20-DK,MG30-B1,MG30-B2,MG41-NE,MG41-NC,
MG42-2,MG42-4,LY71,LY72,LT30.
