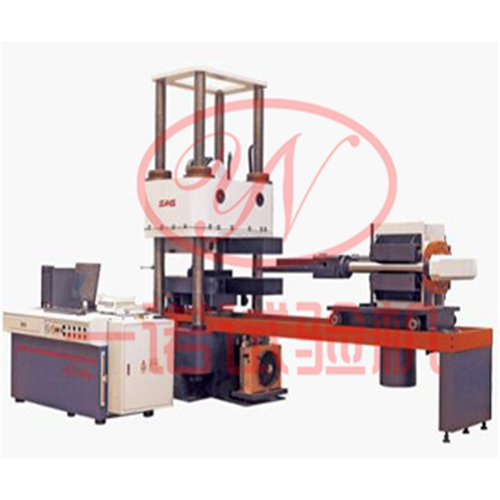

微机控制压剪试验机

微机控制压剪试验机
型号:YAWY
品牌:一诺
原产地:中国
类别:电子、电力 / 仪器、仪表 / 试验机
标签︰压剪试验机厂家 , 压剪试验机价格 , 大型压剪试验机
单价: ¥15000 / 台
最少订量:1 台

产品描述

~一、产品简介:
1、YAWY系列微机控制压剪试验机是依据《试验机通用技术要求GB/T2611-92》、《公路桥梁板式橡胶支座JT/T4-2004》、《公路桥梁盆式橡胶支座》JT 391-1999、《球形支座》GB/T 17955-2000标准要求开发的,符合《拉力、压力和万能试验机(检定规程)JJG 139-1999》标准制造。专用于检验公路桥梁板式橡胶支座成品的力学性能试验。本机采用电液伺服控制系统,人机界面友好,能自动连续平稳加载、自动保载、自动采集数据、储存、绘制曲线、自动打印试验报告,可进行抗压弹性模量试验、抗剪弹性模量试验、容许剪切角试验、极限抗压强度试验、摩擦系数试验、抗剪粘接性能、抗剪老化、四氟板与不锈钢板磨擦系数、转角、极限抗压强度、容许转角试验及他桥梁盆式橡胶支座的荷载试验下轴向压缩变形和径向变形的检测。
2、微机控制压剪试验机各项精度均符合《GB/T2611-92》;《JT/T4-2204》;《JT391-19》和压力和万能材料试验机检定要求。
二、产品组成:
主要组成:5000kN电液伺服压剪试验系统由五大部分组成。
①微机控制三通道全数字电液伺服协调加载控制系统;
②动载推力分别为5000kN及1000kN电液伺服作动器;
③额定总流量为60L/min,压力为32MPa的液压伺服油源;
④含有高低压蓄能器、开关阀、滤油器、压力表、比例阀控制机构的分油器及液压管路系统;
⑤可承载5000kN垂向试验力及1000 kN横向试验力的四立柱机架
三、产品指标:
1、垂向系统
   1、最大垂向试验力:               5000kN
   2、试验力测量范围:                20—5000KN(全程不分档)
   3、力值精度等级:                 ±1%(优于)
   4、测力方式:                     荷重传感器测力;
   5、活塞行程:                      250mm
   6、位移精度:                     ±1.0% F.S(优于)。
   7、位移测量范围:                 0-200mm(分辨率:0.01mm)
   8、工作活塞上升速度:             0~20mm/min(可调)。
   9、活塞行程测量精度:              ±1%
  10、试件径向变形测量范围:         0~10mm(分辩率0.001mm)
  11、试件竖向变形测量范围:          0~20mm(分辩率0.001mm)。
  12、四点位移测量平均值精确度:     ±1%
2、横向加载系统
   1、最大横向试验力:               1000KN
   2、试验力测量范围:                20-5000KN(全程不分档)
   3、力值精度等级:                 ±1%(优于)
   4、测力方式:                     荷重传感器测力
   5、活塞行程:                      200mm
   6、工作活塞推进速度:             0~50mm/min(可调)。
   7、剪切横向变形测量范围:         0~200 mm(分辨力0.01mm);
   8、位移测量精确度                 ±1%FS(优于)
   9、拉伸速度:                     0~50mm/min
3、其他参数
   1、四立柱直径:                   Φ120mm
   2、压缩试验空间:                 ≥600mm。(有效压缩空间)
   3、整机高度(约):               ≤2200 mm;
   4、电源:                         380V±10%、50Hz;
   5、主机重量:                     约12500kg;
   6、工作环境:                     室温~30℃,相对湿度不超过80%;
