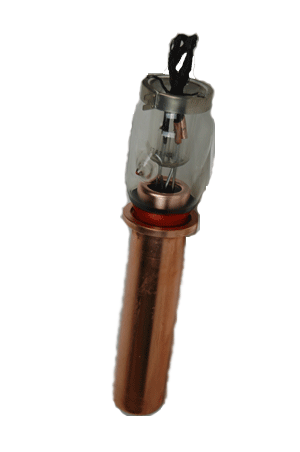

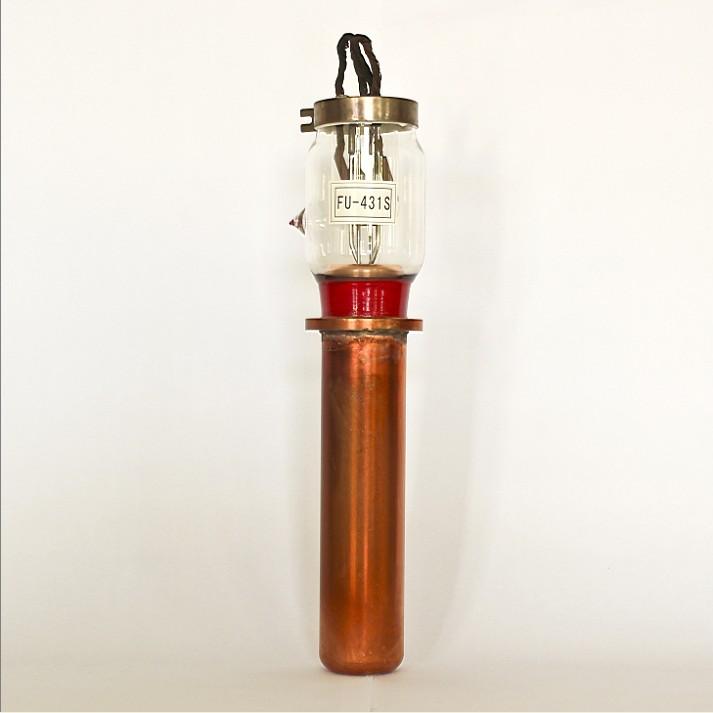

FU-431S型电子管
FU-431S型电子管为直热式纯钨阴极、金属玻璃三极管。阳极冷却方式为水冷,最大阳极耗散功率为20KW,最高工作频率25MHz。输出功率30KW。该管主要用于工业高频加热设备中。
一、电参数
灯丝电压:22V
灯丝电流:102A
最大瞬时灯丝电流:155A
放大系数:50
跨导:12.5mA/V
二、极间电容
阳极-栅极:27pF
阴极-栅极:29pF
阳极-阴极:2.8pF
三、机械性能
质量:(约)4.8Kg
安装方式:垂直,阳极向下
冷却方式:水冷和风冷相结合
阳极水冷流量:≥30L/min
玻壳风冷流量:≥1.5m3/min
芯柱风冷流量:≥0.8m3/min
管壳最高温度:150℃
封接处最高温度:150℃
引出端最高温度100℃
四、极限运用值
最大阳极直流电压: 15KV
最大阳极直流电流: 4.5A
最大栅极直流电流: 1A
最大阳极耗散功率: 20KW
最大栅极耗散功率: 1KW
五、典型工作状态:丙类电报
灯丝电压: 22V
阳极直流电压: 12.5KV
栅极直流偏压: —800V
阳极直流电流: 2.69A
栅极直流电流: 0.43A
阳极输出功率: 26.9KW
工作频率: ≤6MHz
