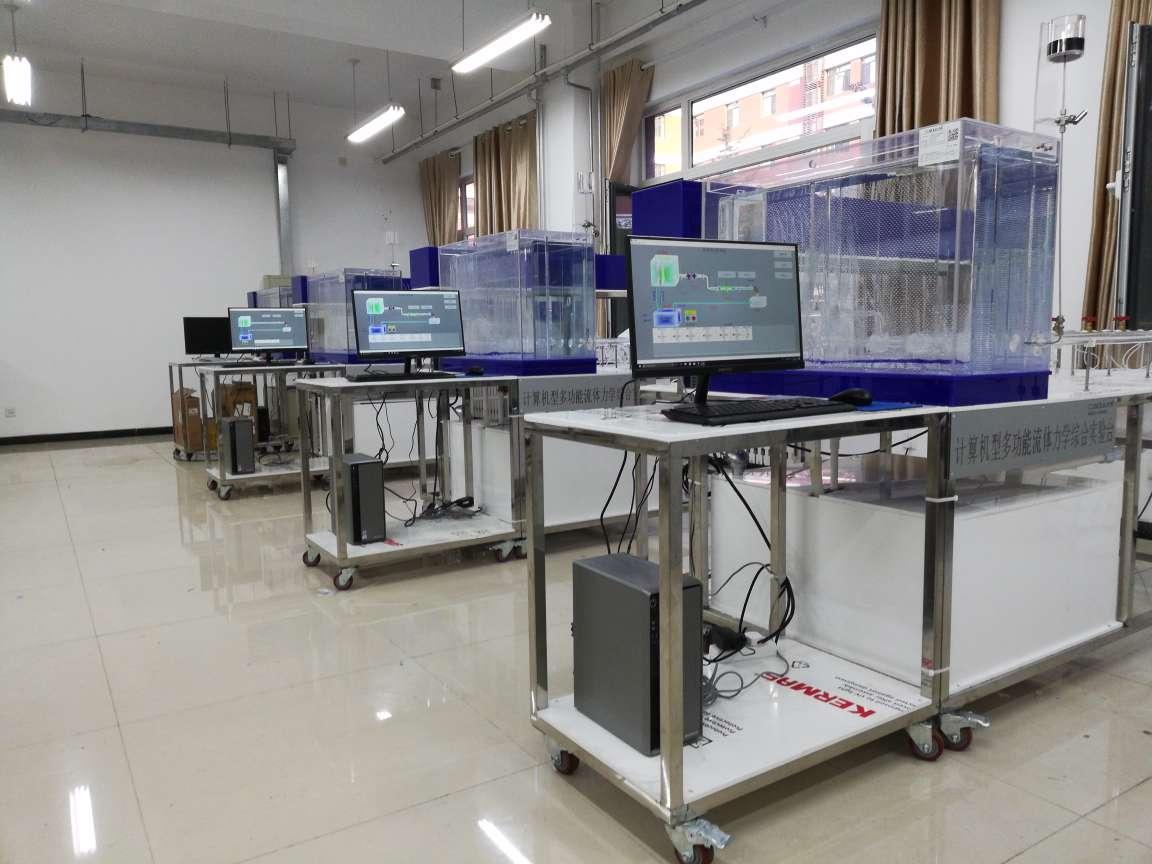

一.实验目的
通过本实验熟悉流体力学实验的操作流程。该实验台可测定：
1.沿程阻力系数测定实验。2.局部阻力系数测定实验（突扩、突缩实验）。3.雷诺实验（有机玻璃管内流体流态变化）。4.伯努利方程实验。5.文丘里流量计测流量系数实验。6.孔板流量计测流量系数实验。7.毕托管流量计测流量系数实验。
二.技术指标
1.装置工作环境：常温、常压。
2.实验所用的流体--水为自循环设计，水压稳定波动小，精确度：±5。
3.工作电源：AC220V,50HZ，单相三线制。安全保护：具有接地保护、漏电保护、过流保护。
4.装置外形尺寸：1960×1100×1680mm。
三.主要配置及参数
1.雷诺管：总管长1200mm、内径φ14mm，有机玻璃材质。下临界雷诺系数：2000-2320之间。
2.沿程阻力管：总管长1200mm、内径φ14mm，有机玻璃材质，两测压点间的距离：800mm。
3.伯努利管：总管长1200mm、内径φ14mm，有机玻璃管材质。
4.局部阻力管：总管长1200mm、细管内径φ14mm，粗管内径φ25mm，管长590mm,有机玻璃材质。
5.文丘里流量计：总管长1200mm、内径φ14mm、最窄处内直径φ8mm，长120mm,有机玻璃管材质。可进行流量系数校核。
6.孔板流量计：总管长1200mm、内径φ14mm、最窄处内直径为φ7mm，长55mm，有机玻璃管材质。可进行流量系数校核。
7.毕托管流量计：总管长1200mm、内径φ14mm，透明有机玻璃管材质，毕托管不锈钢材质。可进行流量系数校核。
8.水泵：型号HJ-6000，流量6800L/n，扬程5.0m，电压220-240V/50HZ，功率150W。
9.三重恒压稳流水箱：尺寸840×390×620mm，10mm透明有机玻璃制作。计量水箱：透明有机玻璃制作。
10.示踪剂:红色，能延时消色，无沉淀，降低管路污染，防堵塞。
11.蓄水箱：尺寸850×810×430mm，白色10mm厚pp板。
12.稳压罐：透明有机玻璃材质，直径50mm，高70mm。
13.透明硅胶管、铜质尾门调节阀，PVC回水管若干，可调式不锈钢示踪剂管路：采用304不锈钢，上装304不锈钢调节开关。
14.温度传感器（达拉斯半导体)：温度范围-20~150℃、精确度±0.5℃、输出4-20ma信号。
15.进口微差压传感器：量程0-1Kpa、综合精度±0.2%FS（飞思卡尔）。
16.数据处理硬件：CPU S7-200CN 多点I/O，模拟量输入模块（40路），工作电压 24（V）。
17.数据显示：可在触摸屏与PC端同时显示数据、计算结果。
18.上位机软件：以下两种软件可以选择使用一种，也可两种切换使用。
①触摸屏：数据采集、数据保存及打印、动态流程图、I/O点控制、远程aPP监控（需选配）；
②工控软件（需自配电脑）：可视化CAI流程图，微机数据采集，自动数据分析处理、绘制特性曲线功能的软件：本套软件为新型的可视化工业自动控制系统，它以标准的工业计算机软、硬件平台构成的集成系统取代传统的封闭式系统。用抽象的图形画面来模拟实际的工业现场和相应的工控设备，动态效果良好。根据输入基本数据，画面进行相应变化，系统根据自带公式换算出所需的结果。
19.拉丝银双色板标牌（设备各主要组成单元的名称）。
20.电源控制系统：漏电保护器（德力西）1个、自锁按钮、线槽等组成。
21.304不锈钢台面、不锈钢框架实验台（38*38mm不锈钢方管、配脚轮均为万向轮带禁锢脚）。
22.提供实验报告测试样本（作为调试验收标准）。
