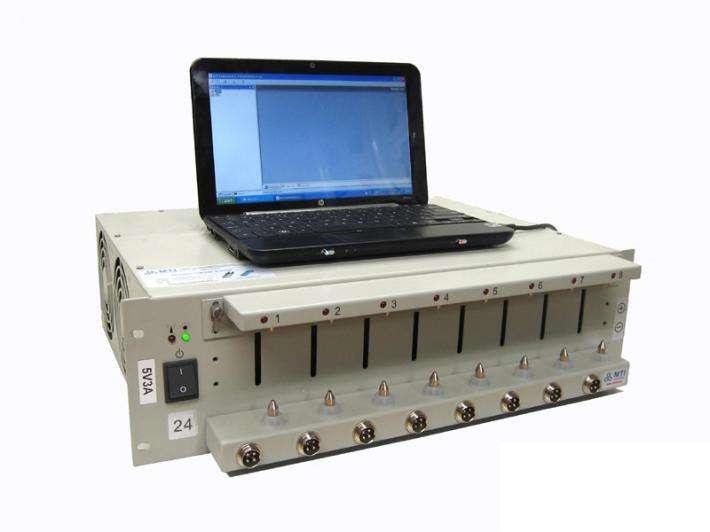

~8个点电池检测系统
5V/3A 5V6A电池检测系统是大容量锂离子电池性能检测试验设备。采用引线式连接，可靠性高、操作简单方便，适合大容量锂离子电池性能检测。
1、主要特征：
• 8通道/台；
• 具有先进的通道独立功能，可以工作在充电（恒流充电和恒压充电）、暂停（静置、搁置）、放电三种工作模式下；
o 采用四线制测试法；
o 采用先进的恒流源技术，恒流到恒压切换无冲击，特别适合锂离子电池的充电要求；
o 模块化结构设计，长期运行稳定可靠，安装维修方便简单；
o 设备由计算机控制，控制、采集安全可靠；
智能的掉电保护措施，在电池测试过程中，任何时候出现供电系统停电或掉电（配合UPS系统保证系统软件正常退出），深圳市宏大电子设备有限公司支持的分容化成测试系统均能保证不丢失数据，重新上电后，测试系统具备自恢复功能，能从上次掉电的地方无缝接续，继续测试过程。
2、软件功能
• 系统软件采用Windows风格的软件界面，功能强大，操作简单直观。实时观察窗口、图形数据一体化窗口的运用，使得测试过程直观高效。软件在运行中，对用户的操作及数据的有效性、完整性进行了充分地检查；
• 软件界面实时显示电池测试信息，包括电流、电压、容量、时间、状态等信息，可以随时中断操作，重启后数据可自动接续；
• 不同的工步以不同颜色来区分，使用户对每个通道工作状况一目了然。在实时察看状态下，软件同时提供方便快捷的通道控制操作界面；
• 软件可设置采样间隔时间，1-900秒可自由设置；
• 循环次数1-999；
• 用户可以在通道当前工作步骤正在进行时，强制中止通道当前步骤的执行，跳转工作步骤；
• 检测记录电池测试过程中的多种信息，包括电流、电压、容量、时间、能量等信息；
• 在工作过程中可以随时查看工作过程数据和曲线；
• 可按要求存储测试流程信息，方便调取；
o 每个通道的测试数据文件都生成独立的数据文件，按路径进行保存，方便查看调取（例如D：\性能测试\材料A\cell1），软件可根据输入信息自动建立新路径。可以通过文件路径调取相应的测试数据进行操作；
o 可以将测试数据转换成Excel格式，提供给其他数据处理软件使用。
二、5V3A电池检测系统技术指标
序号 项目 指标
1 通道数 8通道/台
2 通讯方式 RS485
3 输入电源 AC220V±10%，50Hz
4 输入功率 约150W/台
5 电流控制范围 0.05A-3A
6 电流测量范围 0.001A-3A
7 电流测量精度 ±（0.1%FS+0.1%RD）
8 电压控制范围 恒流充电0.01V-5V，恒压充电3V-5V，
放电0V-5V
9 电压测量范围 0.01V-5V
10 电压测量精度 ±（0.1%FS+0.1%RD）
11 工步时间设置范围 1-720min
12 时间测量分辨率 1S
13 连续循环范围 1-999次
14 数据记录条件 △t，△V,△I
15 工作温度（指标温度） 10℃-40℃（20℃-30℃）
