一、概述

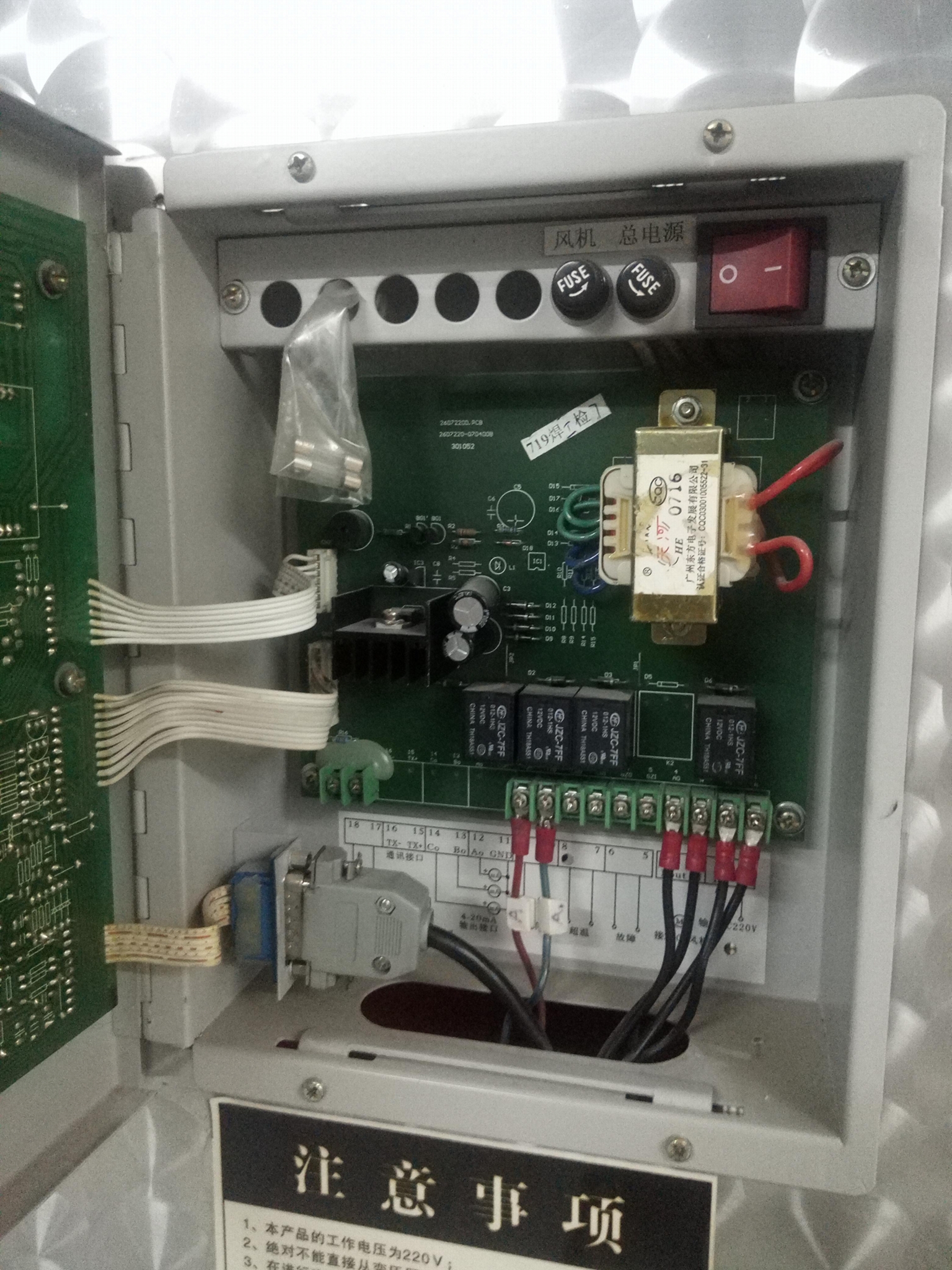

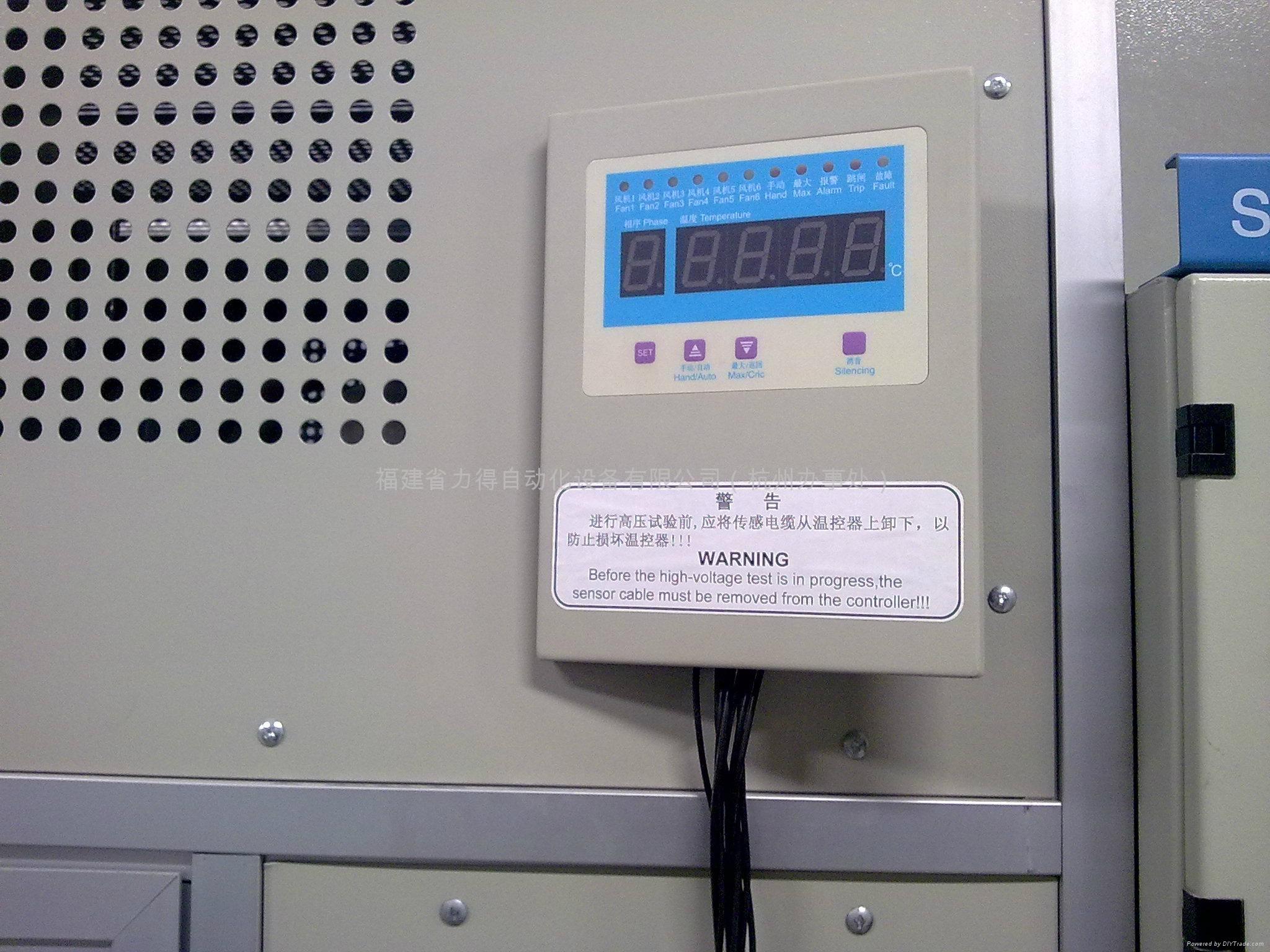

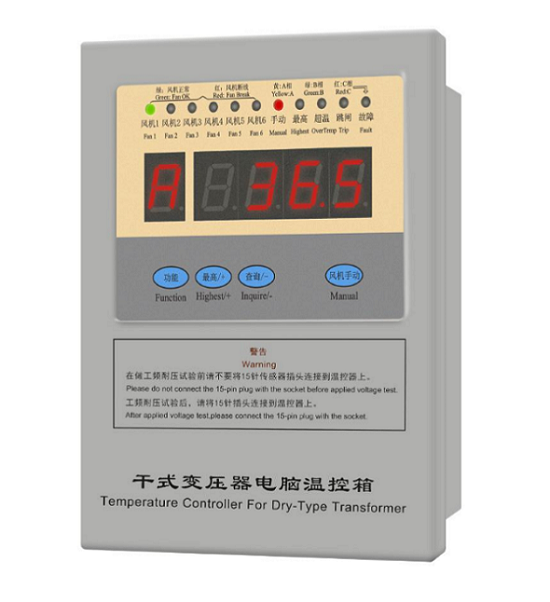

     福建省力得自动化设备有限公司研发生产的 BWDK系列干式变压器温度控制器，是专为干式变压器安全运行设计的新一代控制器。控制器采用单片机技术，利用预埋在干式变压器三相绕组中的三只Pt100铂热电阻来检测及显示变压器绕组的温升，并具有相应的报警及控制功能，使用了非线性PTC热敏电阻参与控制超温跳闸输出，以保证变压器运行在安全状态。其主要特点有：
1、线性度良好的Pt100铂电阻进行检测与控制，使整个系统的可靠性大大提高。
2、高可靠性的非线性PTC热敏电阻参与控制超温跳闸输出，增加了系统的可靠性。
3、采用新型抗干扰设计，对于共模与串模干扰均有极强的抑制能力，并满足国际标准对电磁兼容各项指标要求。同时，控制器不用电位器调校，无需用户在现场对各通道作任何调整，使用简单方便。
4、控制器具有掉电保护功能,突然掉电时,各参数都可自动保存在控制器中,保证了系统运行的连续性。

二、技术指标
1、测量范围：0.0℃~200.0℃
2、测量精度：  ±0.5%FS±0.1℃     分辨力 0.1℃
3使用条件：
        环境温度  -20 ～ +55℃
        相对湿度  ＜90％
        电源电压   AC 220Ｖ（+10%  -15%）
        电源频率    50Hz ±２Hz
4、传感器类型：   Pt100 & PTC
5、显示值数字补偿范围：   ± 19 . 9 ℃
6、生产标准： JB/T7631《变压器用电子温控器》行业标准
7、抗干扰性能：
1）温控器能承受共模250V（AC，50HZ）或串模200mV（AC，50HZ）干扰电压，显示和控制附加误差限的 值均满足标准要求。
2）电快速瞬变：
   温控器的电源线和输入/输出端能承受频率为5KHz、电压分别为1KV和0.5KV的电快速瞬变试验，显示和控制附加误差限的 值均满足标准要求。
3）静电干扰
   温控器能承受4KV的静电放电试验，显示和控制附加误差限的 值均满足标准要求。
4) 空间射频干扰
   温控器能承受频率为27~500MHz,场强为3V/m的幅射电磁场试验,其显示和控制附加误差限的 值均满足标准要求。
8、报警及保护功能：
    输入开路报警                Watchdog功能
    温控器故障自检报警          超量程自检报警
9、超温报警、超温跳闸输出：继电器输出，接点容量5A/250VAC（阻性）

10、风机控制输出：继电器输出，共6个风机接点，每个风机接点容量1A/250VAC（阻性）

11、控制器尺寸：260×200×70 (mm) (高 ⅹ 宽 ⅹ 深)
安装孔尺寸：230+1mm  180+1mm(高宽)

三、型号分类与功能说明
型  号& 功  能
BWDK-3205 三相巡回显示/ 值显示及相互切换；输入开路报警显示并输出；故障自检报警显示；超温报警显示并输出；超温跳闸显示并输出；三相显示值数字补偿；输出功能检测；“黑匣子”功能。
BWDK-3207    含BWDK-3205功能，并附加风机启停自动/手动控制及相互切换, 风机定时启停控制；具有6路风机有源输出。
BWDK-3207A 含BWDK-3207功能，并附两路超温报警输出。
BWDK-3208B 含BWDK-3207功能，并附加与三相绕组温度值线性对应的三路4～20mA模拟电流输出(4mA对应于0.0℃,20mA对应于200.0℃)
BWDK-3208E 含BWDK-3207功能，并附加RS-485串行通讯功能。（通讯距离1200米）
