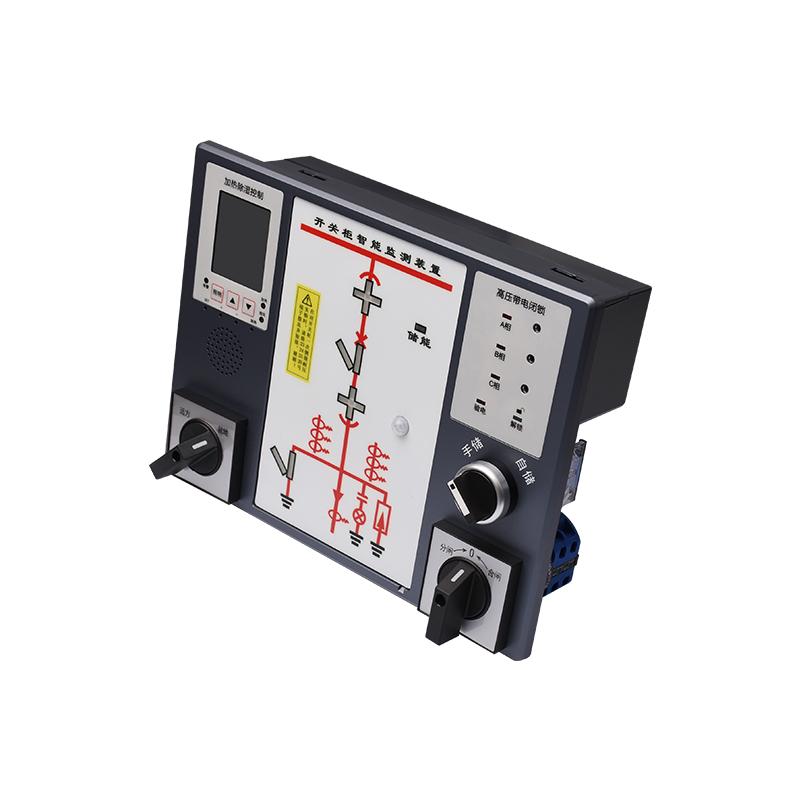

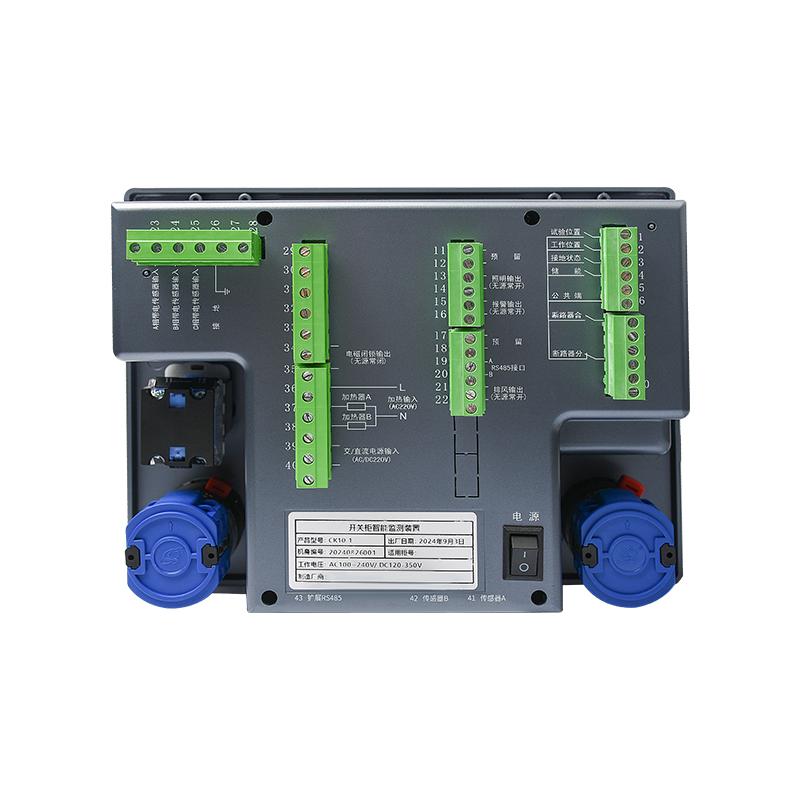

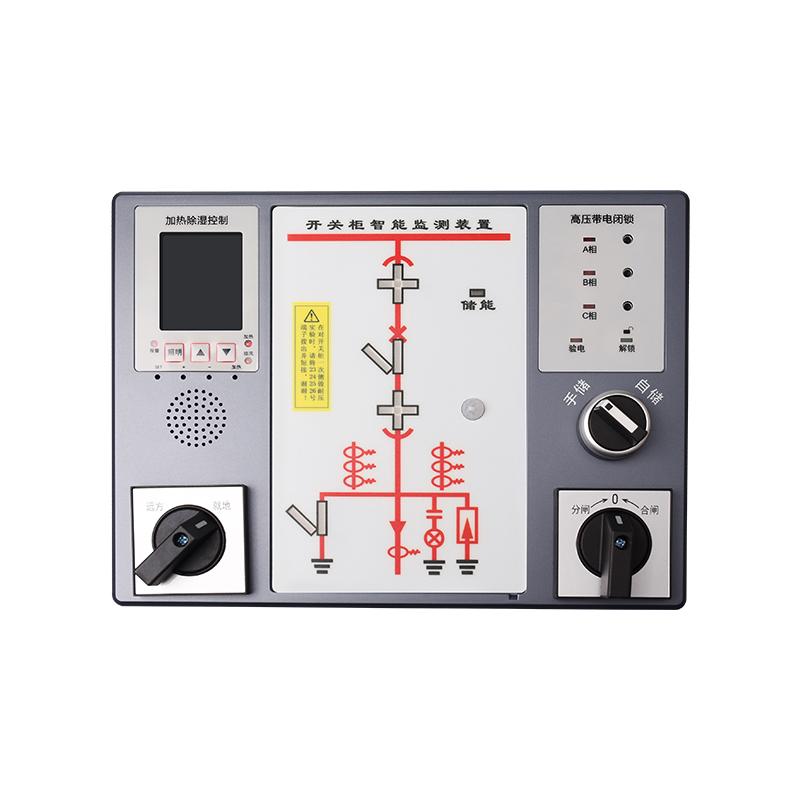

开关柜智能监测装置 WL-CX01/CK
| 型号： | WL-CX01/CK系列 |
|---|---|
| 品牌： | 稳传 |
| 原产地： | 中国 |
| 类别： | 电子、电力 / 仪器、仪表 / 温度仪表 |
| 标签︰ | 无线测温 , 在线测温 , 开关柜智能监测 |
| 单价： |
-
|
| 最少订量： | - |
产品描述
产品简介
●WL-CK系列开关柜智能操控装置广泛应用于3～66KV开关柜，如中置柜、手车柜、固定柜、环网柜等，模块化设计理念，可根据需求选择或定制不同的模块。采用模块化设计，功能组合方便，扩展性强。一次模拟显示可定制，以满足不同需求。
●具有一次模拟图动态显示、语音防误提示、触头/电缆接点温度在线监测、柜内温湿度控制、高压带电显示及闭锁、人体接近语音提示、照明操作、远方就地操作、分合闸操作、储能指示、分合闸回路完好指示、预分预合闪光指示，二次分合闸回路电压测量、RS485通讯接口、4～20mA输出(选配)等功能。
●电力参数测量功能，如电流、电压、有功、无功、功率因数等。
参数指标
| 技术指标＼型号 | WL-CK19 | WL-CK18 | WL-CK17 | WL-CK16 | WL-CK11 | WL-CX01-D | WL-CX01-H2 |
| 工作环境 | -20℃~+65℃，≤97%PH，海拔≤5000m | ||||||
| 工作电源 | AC/DC85~265V | ||||||
| 介质强度/绝缘性能 | ≥AC2000V，≥100MΩ | ||||||
| 环境湿度范围及精度 | ≥0~100%RH(±3%PH） | --- | |||||
| 环境温度范围及精度 | ≥-40~125℃(±0.3℃) | --- | |||||
| 开关量与一次模拟图 | 8路动态配置(可扩展) | ||||||
| 支持无线测温点数 | 12点(标配可选) | --- | |||||
| 无线测温范围 | 0~180℃ | --- | |||||
| 支持测温模板类型 | 感应取电、电池供电(可选) | --- | |||||
| 通讯接口 | RS485(光电隔离) | (RS485选配) | |||||
| 通讯波特率 | 1200/2400/4800/9600bps | ||||||
| 通讯协议 | Modbus-RTU | Modbus-RTU(选配) | |||||
| 分相电流＼电压精度 | ±0.2% | --- | ±0.2% | --- | |||
| 有功电能 | ±0.5% | --- | ±0.5% | --- | |||
| 无功电能 | ±1.0% | --- | ±1.0% | --- | |||
| 脉冲常数 | 3200imp/kwh | --- | 3200imp/kwh | --- | |||
| 基本电流(lb) | 3×1.5(6)A | --- | 3×1.5(6)A | --- | |||
| 分合闸回路电压测量 | 选配 | 标配 | --- | ||||
| 开孔尺寸(mm) | 224mm×166mm |
129mm×177mm |
|||||
选型表
| WL-CK19 | WL-CK18 | WL-CK17 | WL-CK16 | WL-CK11 | WL-CX01-D | WL-CX01-H2 | |
| 动态模拟图 | √ | √ | √ | √ | √ | √ | √ |
| 开关状态指示 | √ | √ | √ | √ | √ | √ | √ |
| 语音防误提示 | √ | √ | √ | √ | √ | √ | √ |
| LCD液晶屏 | √ | √ | √ | √ | √ | ||
| 温湿度数值显示 | √ | √ | √ | √ | √ | ||
| 加热输出 | √ | √ | √ | √ | √ | √ | √ |
| 排风输出 | √ | √ | √ | √ | √ | √ | √ |
| 带电显示及闭锁 | √ | √ | √ | √ | √ | √ | |
| 万转开关 | √ | √ | √ | √ | √ | ||
| 照明控制 | √ | √ | √ | √ | √ | ||
| 分合闸回路电压显示 | √ | ||||||
| 主回路电压 | √ | √ | |||||
| 主回路电流 | √ | √ | |||||
| 主回路有功功率 | √ | √ | |||||
| 主回路无功功率 | √ | √ | |||||
| 主回路有功电能 | √ | √ | |||||
| 主回路无功电能 | √ | √ | |||||
| 电气接点在线测温 | √ | √ | |||||
| RS485接口 | √ | √ | 选配 | 选配 | 选配 | 选配 | 选配 |
| 人体感应 | 选配 | 选配 | 选配 | 选配 | 选配 | 选配 | 选配 |
| 4~20mA可编程变送口 | 选配 | 选配 |
