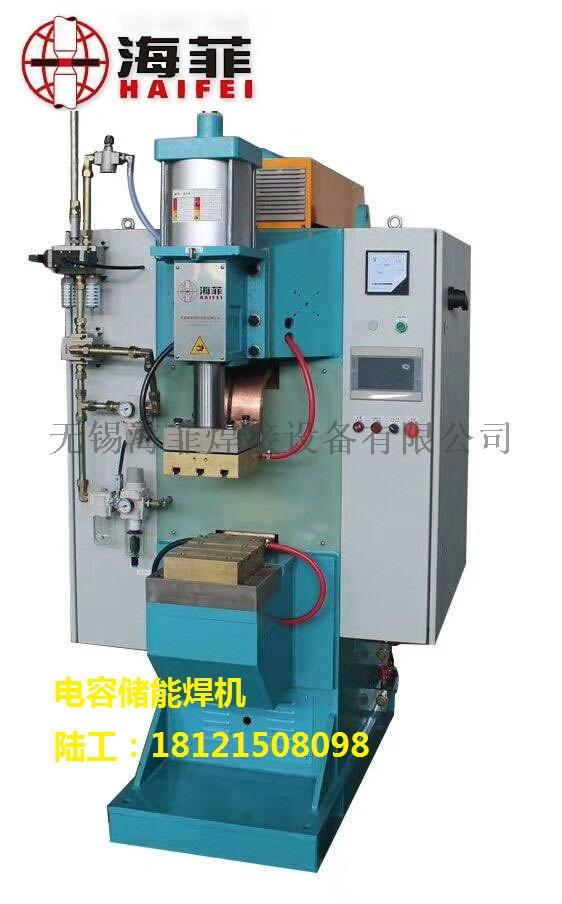

储能点焊机

储能焊机又称电容式储能焊机，其工作原理主要是利用电容储存能量，电容器的数量根据焊接功率有需要配备，

电容：海菲HFTR焊机契合现代化的多班制生产的需求， 配备高负荷金属薄膜电容器，电容器在焊接间歇时从电网中充电。

放电：达到所需的电极压力后，电容器通过放电回路放电， 由特殊焊接变压器变送。放电特征为电流极其陡峭迅速上升， 整个焊接过程只持续几毫秒。

焊接：焊接根据电阻焊原理进行。 通过高强度的电流，可以同时进行多点凸焊，并且一次工 作步骤即可完成大凸环的连接。

■ PLC控制核心有效控制充放电过程，可分别调节预压、放点、锻压、维持、休止的实践及充电电压值，规范调整十分便利。

■ 特别设计的专用控制电路具备了移相触发充电、放电电流检测和换向放电等功能，使焊接避免了限流电阻发热引起的能量消耗，同时也避免阻焊变压器的磁化。

■ 储能点焊机采用进口急充放电电容器，储能达60000焦耳。

■ 广泛用于低碳钢、不锈钢、铝、铜、合金的焊接。

储能点焊机焊接控制单元：由主控制DSP、高性能微处理器控制充放电、工业人机界面、触发电路、焊接启动开关等组成。具有光电隔离的输入输出接口、同步检测电路、屏幕数字输入接口、屏幕指示工作状态.



储能点焊机的原理是预先通过一个较小的变压器对一组高容量电容进行充电蓄能，后通过一台大功率的阻焊变压器对焊接零件进行放电焊接。储能点焊机的突出特点是放电时间短、瞬时电流大，因此焊后的热影响如变形、变色极小。小功率的储能点焊机适合焊接精密部件，大功率的储能点焊机适合多点凸焊、环凸焊、密封凸焊。

主要特点如下：

1.对电网的要求低且不影响电网

由于储能点焊机的原理是先通过一个小功率的变压器对电容进行充电再通过大功率的阻焊变压器对工件进行放电，因此它不易受电网的波动的影响，且由于充电功率小，对电网的冲击相对于同样的焊接能力的交流点焊机和次级整流点焊机要小的多。

2.放电时间短，热影响小

由于储能点焊机放电时间不到20ms,零件的产生的电阻热还传导扩散，焊接过程已经完成，开始冷却，因此被焊零件的变形、变色均可减至最小。

3.焊接能量稳定

由于每次的充电电压到达设定值后才会停止充电并转入放电焊接，因此焊接能量波动极小，保证了焊接品质的稳定。

储能点焊机的应用：

储能点焊机除能焊接普通黑色金属钢、铁和不锈钢外，主要用于焊接有色金属，如：铜、银、镍等合金材料，以及异种金属之间的焊接。储能点焊机被广泛应用在工业生产和制造业领域，如：建筑、汽车、五金、家具、家用电器、家庭厨具、金属器皿、摩托配件、电镀业、玩具、灯饰、及微电子、眼镜等行业。

储能点焊机还是汽车制造行业高强度钢、热成型钢点焊和螺母凸焊强度最可靠的焊接方式。

储能点焊机，亦称电容式储能点焊机、储能机等，是利用工频交流电经整流器整流后向电容器充电，被存储的电能再经焊接变压器放电转换成低电电压的、能量比较集中稳定的脉冲电流，通过被焊工件的接触点产生电阻热将金属熔接。

储能点焊机的优点主要有：节能高效，从电网取用瞬时功率低，功率因数高，对电网冲击小，省电节能，输出民压稳定，一致性好；焊接牢固，焊点无变色，节省打磨工序，效率高，广泛适用于钟表上的表粒表扣焊接、电池连接片、玩具、电子、小五金、小家电等。

一、储能点焊机定义

  储能点焊机由机架、加压机构、变压器、电容、控制器和气动部分组成，广泛用于低碳钢、不锈钢、铜、合金的焊接。PLC控制核心，有效控制冲放电过程，可分别调节预压、放电、锻压、维持、休止的时间及充电电压值，规范调整十分方便。特别设计的专用控制电路具备了移相触发充电、放电电流检测和换向放电等功能，使电容储能点焊机避免了限流电阻发热引起的能消耗，同时也避免阻焊变压器的磁化。

二、储能点焊机验收注意事项

  1、 请将电容储能焊机安装在水平稳固的场所。

  2、 为了使储能点焊机工作更可靠，请尽量避免在湿度90%以上， 多灰尘、高温40℃以上，低温0℃以下，易结露的场所以及高频发生源附近和化学药品的场所工作。

  3、 请使用适当的工具(剥线机和压着工具)接电缆线以及处理电线的末端，处理时请不要损伤内侧的铜线。

  4、 请不要把螺丝或铁屑、杂物等投入本装置内部，以免酿成设备损坏。

  5、 在操作控制时，请务必一次只运行一个开关，按钮的操作切勿同时切换多个开关或多个按钮，并且不可粗暴操作，以免造成机器故障或破损。

  三、储能点焊机遇到的问题常见解决思路

  1、检查触发电路信号是否给到可控硅了。

  2、PLC显示有信号，正常来说应该是两组触发信号是正常的。

  3、导致有一次无电流输出的原因可能是触发信号后面可能还有一级开关(控制两组可控硅交替导通)的开关，是否正常
