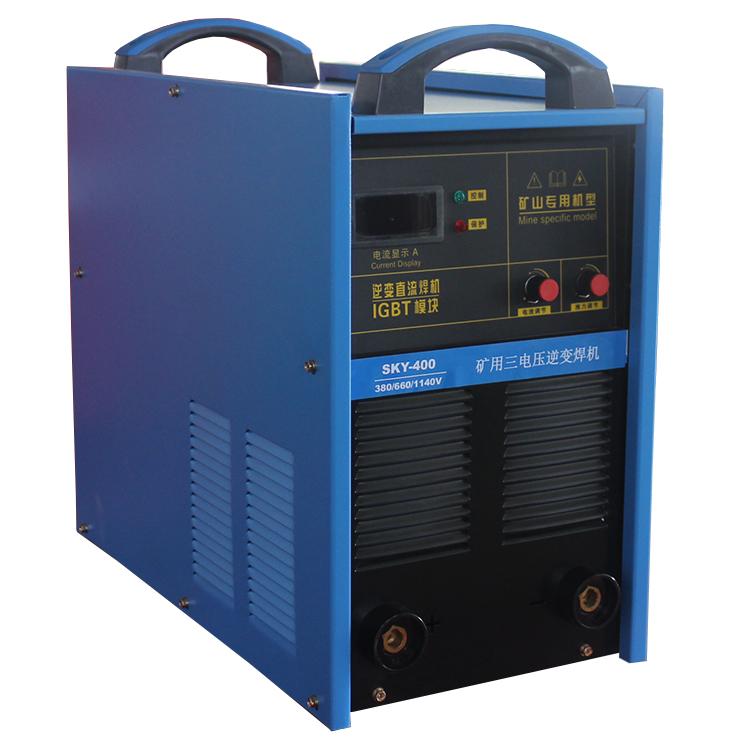

KY系列逆变式手工弧焊机采用高频开关技术，既保证了静、动态电压、电流的稳定，又有效的实现了对每一熔滴的动态检测与控制。不论是小电流焊接，还是大电流焊接，焊机输出的电弧特性，都会很好的适应熔滴的物理过渡，可用于不锈钢、合金钢及特种钢材的焊接。特别适用于煤矿、化工、冶金、机械加工、造船、汽车等工业。

一、特点

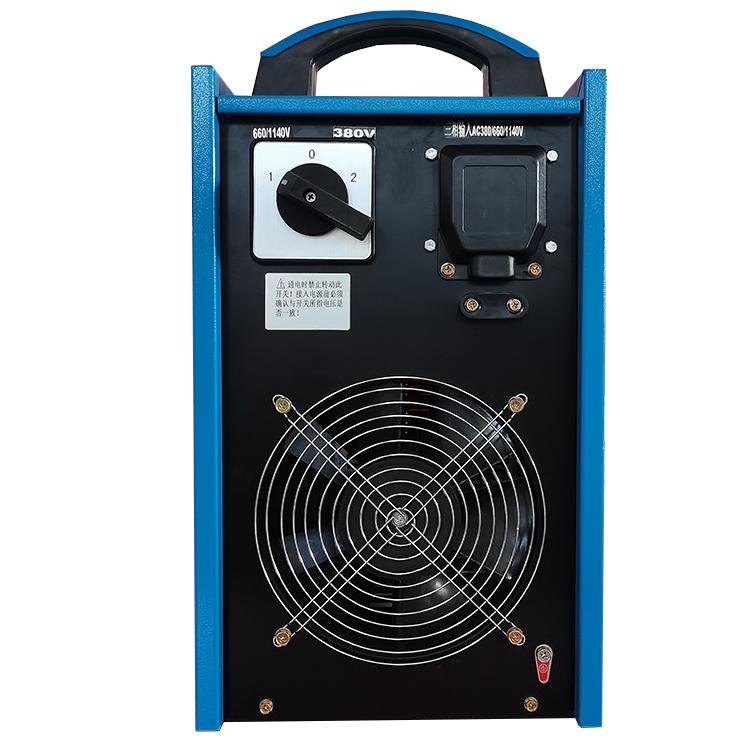

1、具有AC380/660/1140V（三项）电压使用功能。燃弧稳定，飞溅小，整机输出电流波动在2A以内。

2、内置防触电装置使得空载电压为：效率高、空载损耗小，逆变频率达20KHZ，是理想的节能设备。

3、体积小、重量轻、携带、移动方便、减少运输费用。

4、零安培起调，不过载，并具有电弧推力功能，可方便调整电弧推力。

5、采用数字表显示，并可准确预置焊接电流。

6、具有过流、过载、过热、欠压等多重保护功能。

7、操作、易掌握，大大节省焊工培训时间。

二、使用环境

1、海拔高度≤5000m。

2、环境温度-20℃ ---+40 ℃，空气湿度≤90%。

3、电网电压AC380/660/1140V±10%、50---60HZ。

4、无易燃、易爆、腐蚀性物品及导电尘埃。

5、无严重颠簸和震动的场所。

三、原理简介

输入三相380，660V或三相1140V、50---60HZ的交流电，经由焊机前面板上的电源开关控制的交流接触器进入整流桥，整流后并经大容量电解电容滤波，成为平稳的直流电。再经PWM电路控制的高频开关管IGBT斩波，变成高频交流方波，然后经高频变压器进行功率转换，降压后由快恢复二极管、电抗器整流输出。

高频变压器一次侧、二次侧分别由电流互感器、分流器检测、取样送PWM电路进行实时控制。调节焊机前面板上的电压及电流旋钮，即可调节焊机输出功率。

本机逆变频率达20KHZ，并具有过流、过热、欠压等多重保护功能。与其他同类产品相比，性能好，可靠性高。
