模块型号

WUHF-RFID8160M

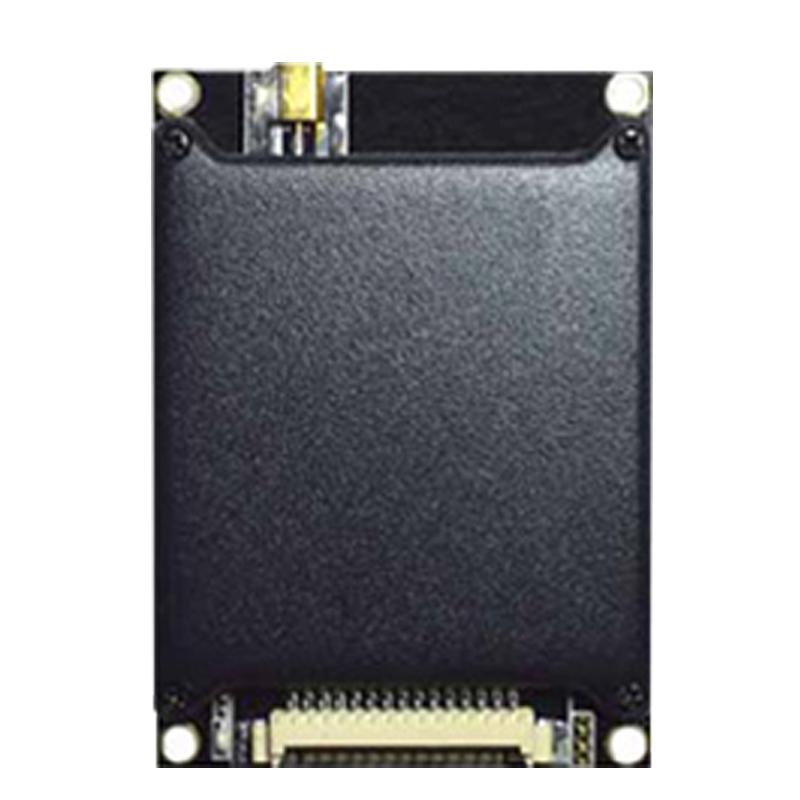

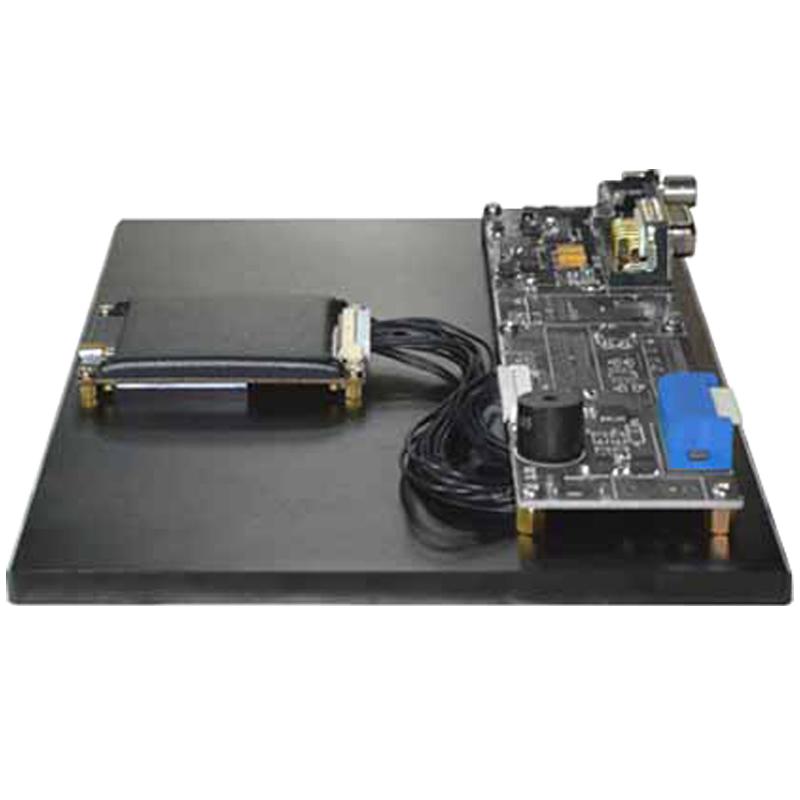

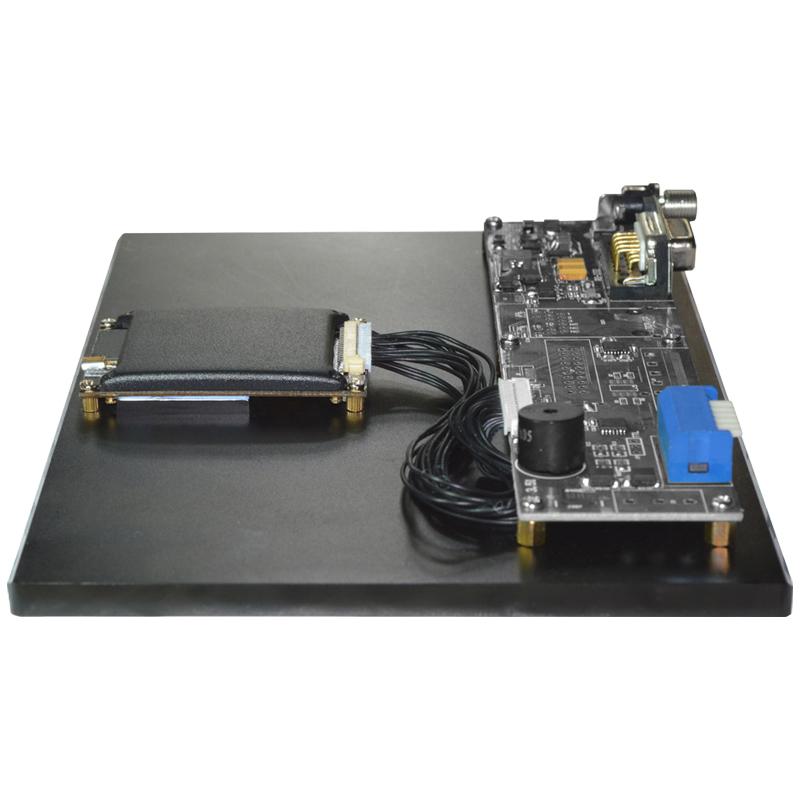

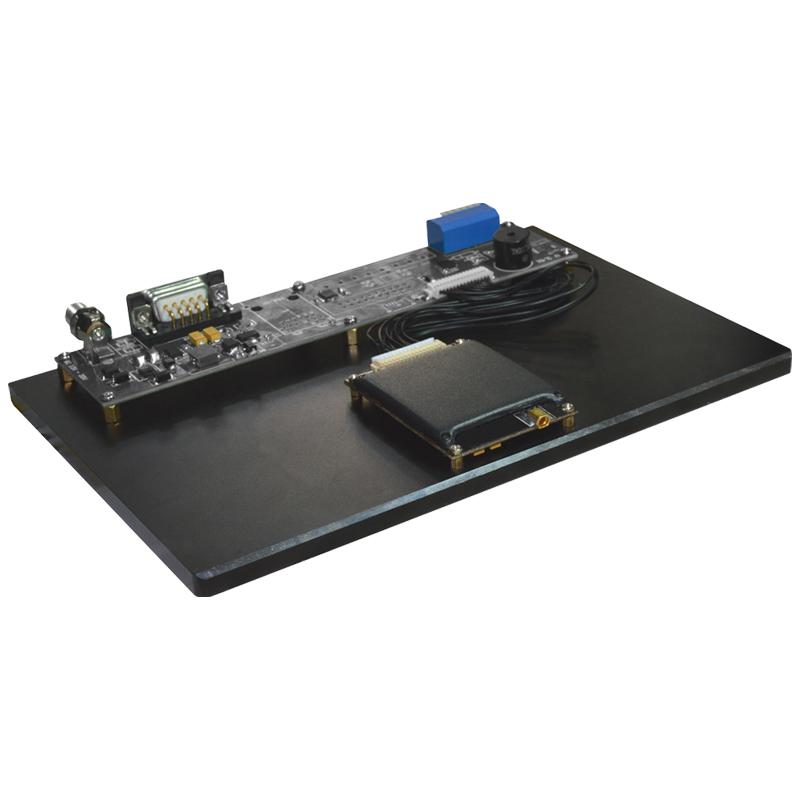

实物照片

射频通道

单通道

射频连接器

MMCX

天线连接模式

单天线

接口连接器

Molex  53261-1571

射频连接器材质

黄铜 镀金

PCB材质

Rogers FR4 镀金

屏蔽罩材质

铸铝

尺寸

55.5*39.5*8mm

PIN

定义

说明

1

GND

同时接地

2

GND

3

3.7V – 5V DC

同时接电源

4

3.7V – 5V DC

5

GPIO 3

输出

6

GPIO 4

输出

7

GPIO 1

输入

8

蜂鸣器

已驱动，可输出电流 > 50mA

9

UART_RXD

TTL 电平

10

UART_TXD

11

USB_DM

仅供测试

12

USB_DP

13

GPIO 2

输入

14

EN

高电平使能

15

GPIO 5

RS-485 方向控制

特性

描述

1

射频芯片采用INDY R2000

• 射频通道基于Impinj性能优异的专用UHF RFID芯片。

2

高性能多标签识别算法

• I-Serch多标签识别算法，提供业内高识别效率。

3

为读取少量标签优化的算法

• 为读取少量标签的应用设计的算法。
• 超高的标签反应速度。

4

双CPU架构设计

• 主CPU负责轮询标签，副CPU负责数据管理。轮询标签和发送数据并行，互不占用对方的时间。很大的提高了整体性能。
• 副CPU负责产生真正的随机数。
• 副CPU负责监控系统的运行状态。

5

快速4天线轮询功能

• 高速轮询4天线。每个天线轮询时间约25mS。
• 可单独配置各天线的轮询时间。

6

两种标签盘存模式

• 缓存模式和实时模式。
• 缓存模式读到标签后先放入缓存并过滤重复数据，数据无冗余。
• 实时模式读到标签后立即上传，用户可及时得到标签数据。

7

硬件死机监测

• 硬件监测CPU运行状态。
• 24小时X 365天常年运行不死机。

8

低电压设计

• 可在3.7V电压下运行；可用锂电池供电

9

低功耗设计

• 低功耗模式，少量标签功耗低至600mA +/-10%(5V DC 输入)。
• 满功率输出时峰值电流最大1.2A +/-10% (5V DC 输入)。

10

射频放大器状态监测

• 监测射频功率放大器的工作状态。
• 确保功放不出现饱和状态。保证功放长久稳定工作。

11

实现18000-6B/C全协议功能

• 实现18000-6B协议规定的全部读写功能。
• 可快速在双协议间切换，实现同时读双协议标签。

12

18000-6B大数据一次性读写

• 一次性读216字节时间<500mS。
• 一次性写 216字节时间 < 3.5秒。
• 任意数据长度一次性读写。
• 读写稳定可靠，成功率接近100%。体现了R2000的数据传输质量。

13

天线连接状态监测

• 判断天线连接状态，灵敏度可设置。
• 可保护接收机；可通过命令关闭。

14

大功率LED驱动

• 模块可以提供50mA的稳定输出电流驱动大功率LED。

15

优异的板载电源系统

• 板载8颗独立的电源。每个部件都由独立的电源供电。
• 所有的电源全部具有软启动功能，确保任何时候电压稳定。

16

多点板载温度传感器

• 多点监测，精确的监控系统的运行温度。

17

双备份输出功率校正

• 保证射频输出功率精确可控。
• 两个互相备份的功率校验模块。除非同时损坏，系统均可正常运行。

18

简洁高效的指令系统

• 基于串口的指令系统；简洁，高效，方便，快速集成。

19

杰出的散热设计

• 发热器件全部具有导热结构。
• 大面积的散热片接触面。
• 热耦合界面采用高热导率的固体材料，高温下不挥发。

工作电压

3.7V – 5 V

待机状态电流

<50mA (EN 脚高电平)

睡眠状态电流

<100uA (EN 脚低电平)

工作电流

1.2A  +/-10%

工作温度

 - 20 °C  -  + 55  °C

存储温度

- 20 °C  -  + 85  °C

工作湿度

< 95% ( + 25 °C)

空中接口协议

EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C

ISO 18000-6B

工作频谱范围

860Mhz – 960Mhz

工作区域支持

US, Canada and other regions following U.S. FCC

Europe and other regions following ETSI EN 302 208 with & without LBT regulations

Mainland China

Japan

Korea

Malaysia

Taiwan

输出功率

0 – 33dBm

输出功率精度

+/- 1dB

输出功率平坦度

+/- 0.2dB

接收灵敏度

< -85 dBm

盘存标签峰值速度

> 700张/秒

标签缓存区

1000张标签 @ 96 bit EPC

标签RSSI

支持

天线连接保护

支持

环境温度监测

支持

工作模式

单机/密集型

通讯接口

TTL Uart接口

GPIO

2路输入 2路输出 (3.3V 电平)

最高通讯波特率

115200 bps

散热方式

外置散热片空气冷却
