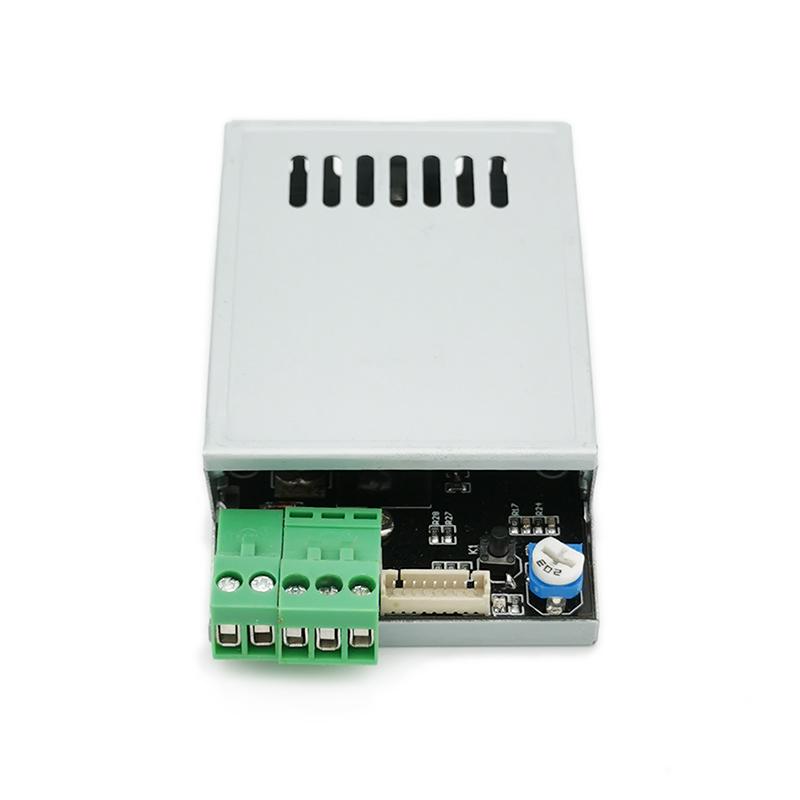

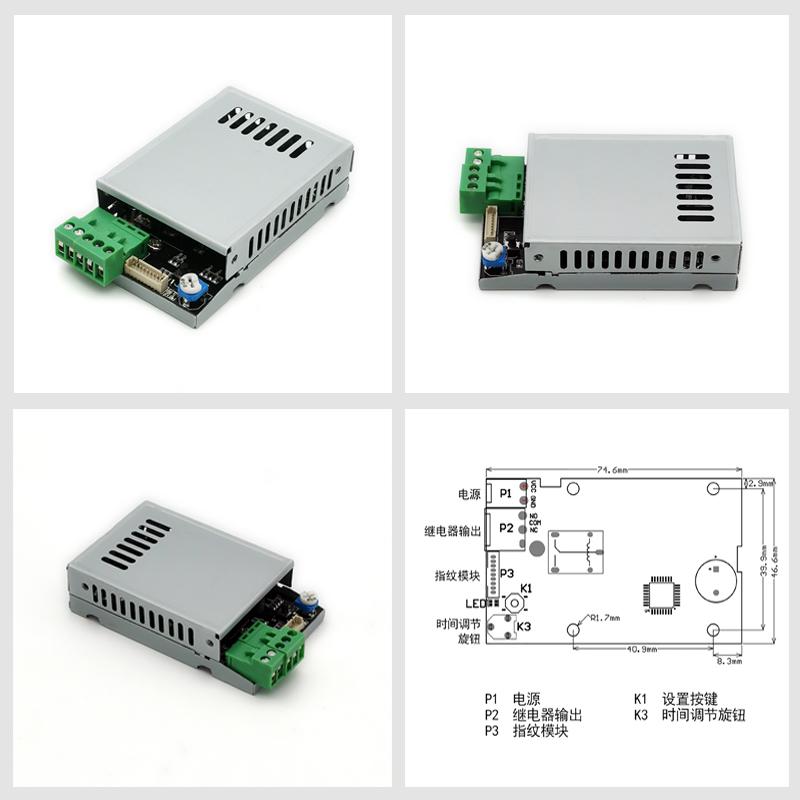

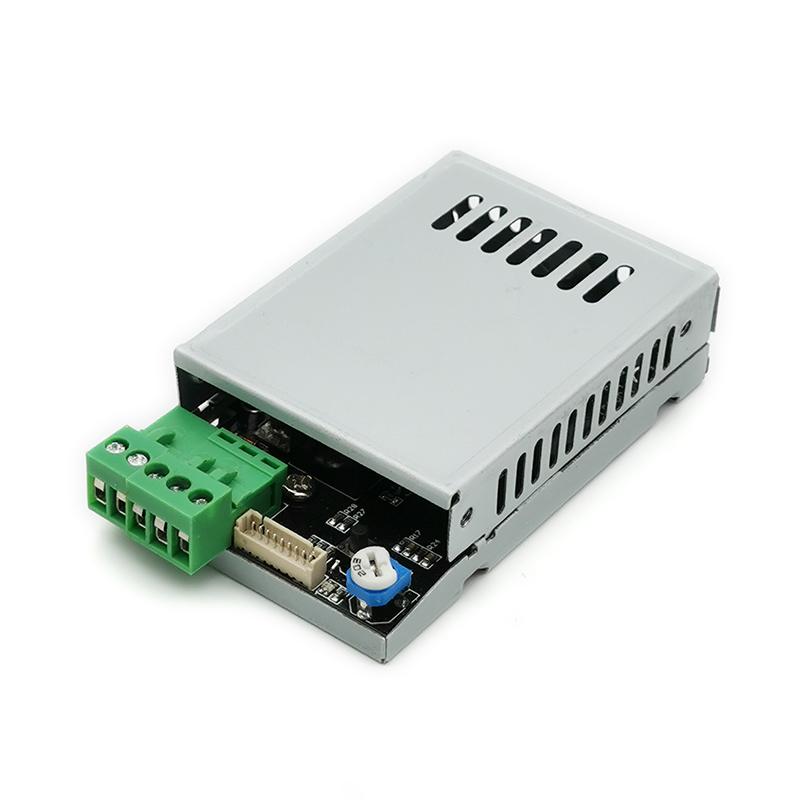

K226款控制板配锌合金指纹面板，安装应用方便；管理指纹或管理密码进行用户管理，满足不同应用需求；通过指纹或密码控制继电器输出。有4种输出模式可以选择设定；

特别申明：此款指纹面板是配其他产品开发，与本款控制板使用时，USB接口没有使用功能！！！

输入电源：DC10V--30V

控制板待机电流：6mA（DC12V）

输出：继电器（核定电流10A）

指纹登记数量：管理指纹40枚

用户指纹60枚（每个库30枚，一共2个库）

密码登记数量：管理密码：5组

用户密码：5组（每组1个密码，密码长度3-9位）

临时密码：5组（使用一次后失效）

控制板管理：指纹、密码

设置键使用：

1.1  短按设置键，登记管理指纹，蓝灯快闪，便可登记管理指纹，手指放在采集区，听到音乐表示指纹登记成功，可连续登记新指纹，几秒钟不登记，自动退出登记状态。管理指纹存满后，再按设置键登记的是用户指纹。

1.2长按设置键，指纹面板红蓝灯交替闪烁，听到音乐声，初始化成功，清空所有设置，恢复出厂值。

面板使用设置：

  2.1.  添加管理指纹：按管理指纹/管理密码，控制器蓝灯快闪进入编辑式：按1 【OK】

指纹面板蓝灯闪烁，手指放在指纹采集区，听到音乐声表示登记成功，可连续登记新指纹。如该指纹库存满后则有报错提示音，红灯闪烁。管理指纹不能与用户指纹重复，重复会有报错提示，闪红灯。

2.2.  清空系统恢复出厂模式：按管理指纹/管理密码，蓝灯快闪进入编辑模式：

按1 【C】（长按C键）

2.3.  设置管理密码：管理指纹通过后按：2【OK】新密码【OK】

2.4.  删除管理密码：按管理指纹/管理密码，蓝灯快闪进入编辑模式：按2【C】（长按C键）

2.5.  设置用户指纹：按管理指纹/管理密码，控制器蓝灯快闪进入编辑模式：

按3 【OK】指纹库位置号（1-2）【OK】，指纹面板蓝灯闪烁，手指放在指纹采集区，听到音乐声表示登记成功，可连续登记30枚指纹（每个指纹库容量30枚）。管理指纹不能与用户指纹重复，重复会有报错提示，闪红灯。

2.6.  删除用户指纹：按管理指纹/管理密码，控制器蓝灯快闪进入编辑模式：

按3 【C】指纹库位置号（1-2）【C】（长按第二次C键）

2.7. 设置用户密码：按管理指纹/管理密码，控制器蓝灯快闪进入编辑模式：

按4 【OK】新密码【OK】 （可以设5组用户密码）

2.8.  删除用户密码：按管理指纹/管理密码，控制器蓝灯快闪进入编辑模式：

按4 【C】 （长按C键）

2.9.  继电器模式设置：按管理指纹/管理密码，蓝灯快闪进入编辑模式： 按5 【OK】继电器模式（1-4）【OK】

1模式： 继电器时间由可变电阻调节；0.5-20S ；

2模式： 按指纹时继电器打开，松开手指后继电器关闭；

3模式： 按一次继电器闭合，再按一次继电器松开，断电不保存继电器状态；

4模式： 按一次继电器闭合，再按一次继电器松开，断电保存继电器状态；

3.0. 设置一次性密码：按管理指纹/管理密码，控制器蓝灯快闪进入编辑模式：

按6 【OK】新密码【OK】

一次性密码可以设置5组，使用过一次后失效

3.1.  删除一次性密码：按管理指纹/管理密码，控制器蓝灯快闪进入编辑模式：

按6 【C】（长按C键），删除所有一次性密码











温馨提示：买控制板需要电路技术和动手能力，没有技术支持哦，谢谢理解
