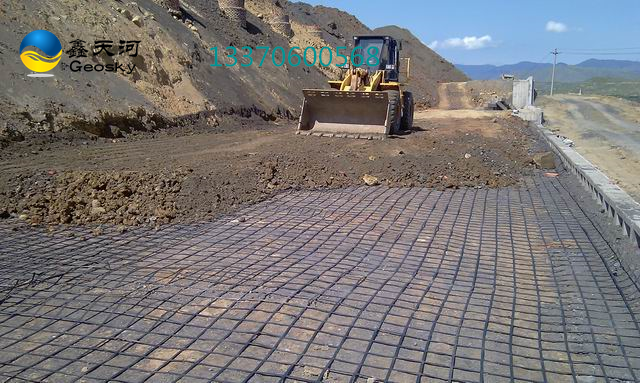

土工格栅作用，土工格栅施工方法，土工格栅施工图片，土工格栅铺设，土工格栅形式和分类，土工格栅规格尺寸

一、作用：土工格栅是土工合成材料，具有加筋功效，常用作加筋土结构的筋材或复合材料的筋材等。

诚招代理，欢迎来厂考察订购！

马女士 133 7060 0568  山东省泰安市岱岳区大汶口工业园

二、土工格栅施工方法：

锚固法：不带自粘胶的玻璃纤维土工格栅增强沥青混凝土路面和防止路面与路面反射裂缝，可采用锚固法施工，但宜先铺设玻纤土工格栅，再洒布热沥青作粘曾油，施工人员必须戴手套，施工方法如下：

粘层油选用AH-70或AH-90重油热沥青，粘层油的规格及质量应符合《公路沥青路面施工技术规范》JTJ032-94，采用车辆喷洒。粘层油每平方米用量约0.4kg-0.6kg。铺设玻璃纤维土工格栅时，应保持铺设平顺，拉紧，横向搭接长度宜为50-100mm，纵向搭接长度 宜为150-200mm，并根据摊铺方向，将后一端压在前一端之下。用胶轮压路机碾压。50?0?.3mm的固定铁皮，要求平整不翘角，周边宜倒角处理，2英寸钢钉（水泥钉）钉子固定法铺设玻纤土工格栅时，先将一端用固定铁皮和钉子固定在已洒布粘层沥青的下层结构上，钉子可用锤击或射枪射入。再将格栅纵向拉紧时玻纤横向均处于挺直张紧状态。钉子固定时，格栅搭接距离为：纵向接头搭接距离不小于15cm，横向搭接距离不小于5cm。纵向搭接应根据沥青摊铺方向将前一幅置于后一幅之上。固定时不能将钉子钉玻纤上，也不能用锤子直接敲击玻纤。固定后如发现钉子断裂或铁皮松动，则需予重新固定。为防止施工车辆的轮胎将玻纤格栅和粘油粘起来。和沥青混凝土摊铺机机轮打滑的现象，应在粘层油表面撒石屑，石屑用量为3m3/1000m2-5m3/1000m2。大气温度低于10摄氏度或路面潮湿时不得施工。

沥青面层施工方法与普通沥青路面面层施工方法一致，但应注意施工车辆不得在玻纤格栅表面表面急转弯，急刹车。⑵自粘式玻璃纤维土工格栅直铺法

自粘式玻璃纤维土工格栅：施工方法便捷，质量稳定。施工方法如下：对旧沥青混凝路面和旧水泥混凝路面，做20mm-30mm厚的调平层，使用真空车或洒水车保证路表面清洁干净。

喷洒AH-70或AH-90重油热沥青，用量宜为0.3kg-0.4kg/m2。采用我集团提供的摊铺车，铺设自粘式玻纤格栅，铺设应平顺，拉紧。横向搭接长度宜为50mm-100mm，纵向搭接长度宜为150mm-200mm，搭接重叠方向与沥青混凝土摊铺机运行的方向一致。使用胶轮压路机碾压（胶轮压路机需有洒水装置）。

三、形式和分类

1、土工格栅按制造方法不同，分为拉伸塑料土工格栅（单向拉伸塑料土工格栅和双向拉伸塑料土工格栅）、复合反滤型土工格栅、钢塑复合土工格栅、高强PP土工带经编粘焊格栅、玻璃纤维经编土工格栅和经编涤纶土工格栅等共五大类。

其中：

① 塑料拉伸土工格栅：以高密度聚乙烯（HDPE）或聚丙烯（PP）为主要原料，经塑化挤出、冲孔、拉伸而成的平面网状结构的塑料土工格栅。按拉伸方向分为单向拉伸塑料土工格栅和双向拉伸塑料土工格栅。

② 反滤复合型土工格栅：将非织造土工织物与塑料拉伸土工格栅通过热熔复合技术形成复合型整体产品。

③ 钢塑复合土工格栅：以高强钢丝（或其他纤维）为加筋芯材料，通过聚乙烯（PE）融熔挤出包覆加筋芯材料形成复合型加筋土工带，且表面有粗糙压纹，经纵、横按一定间距经编排列，采用超声波粘焊技术焊接其交接点而成型。

④ 玻璃纤维土工格栅：以玻璃纤维为材质，采用编织工艺制成的网状结构材料，再经过涂复处理工艺而成的土工复合材料。

⑤ 经编涤纶土工格栅：采用高强度聚酯涤纶纤维长丝为原料，经纬向定向编织成网格坯布，涂覆聚氯乙烯（PVC）胶或丁苯胶乳加工成的平面网状结构土工格栅。执行标准JT/T 480-2002。

⑥ 高强PP带经编粘焊格栅：以聚丙烯树脂为原料，经塑化挤出，牵引、热风拉伸、压花装置、冷却定型制成高强PP土工带，按一定的网格尺寸，经纬交织粘焊成整体方格网状结构的产品。按纵、横向加筋带的排列方式分为矩形高强PP带经编粘焊土工格栅和异型高强PP带经编粘焊土工格栅。

2、土工格栅按材质可分为：高密度聚乙烯单向塑料拉伸土工格栅、聚丙烯单向塑料拉伸土工格栅、聚丙烯双向拉伸塑料土工格栅、聚乙烯+钢丝复合土工格栅、聚酯涤纶经编土工格栅、玻璃纤维经编土工格栅。

3、土工格栅按使用功能不同可分为支挡结构土工格栅、路堤边坡土工格栅、地基处理土工格栅等。

① 支档结构土工格栅：用于路基加筋土支挡结构中，通过拉筋拉力和筋土界面作用提高结构稳定性的土工格栅。主要采用单向拉伸塑料土工格栅。

② 路堤边坡土工格栅: 用于路堤边坡分层填筑压实，防止浅层溜坍的土工格栅。主要包括双向拉伸塑料土工格栅和双向经编涤纶土工格栅。

③ 地基处理土工格栅：用于地基处理垫层中，协调受力与变形的土工格栅。主要包括钢塑复合土工格
