日本union THS-10测厚显微镜在易拉盖刻痕深度测量的应用

一些碳酸饮料及啤酒采用易拉罐包装，而易拉罐中的易拉盖是其中最重要的部分。有些易拉罐饮料在储存后一段时间易拉盖刻痕开裂，有些易拉罐饮料在使用拉环开启易拉盖时无法打开或者开启残留毛刺对消费者造成伤害等等。以上这些情况都是由易拉盖上的刻痕深度不符合标准造成。

针对易拉盖刻痕无法使用接触式测量方式进行测量，Union推出一款光学显微镜THS-10来检测易拉盖的刻痕深度。

品牌：Union

型号：THS-10

名称：测厚显微镜

THS 是一款非接触式测量厚度的光学显微镜。它的设计依据光学焦点检测原理，当观察到准确的位置和图像时，即可测量厚度，*测量厚度为25mm。这种方法是结合上、下显微镜光学系统的精确聚焦单元，整合焦点指示器（目标分别标记）而观察试样的位置和形状。

裂像标记（如图）

测量方法：

A、先将上下两镜头在不加任何测量件的情况下同时聚焦，此时两个清晰的裂像标记出现在显示器上。然后，将Z轴数字计数器置零。（ 如图）

B、将样品放置在显微镜工作台上，然后移动下镜头聚焦于样品的底部。（ 如图）

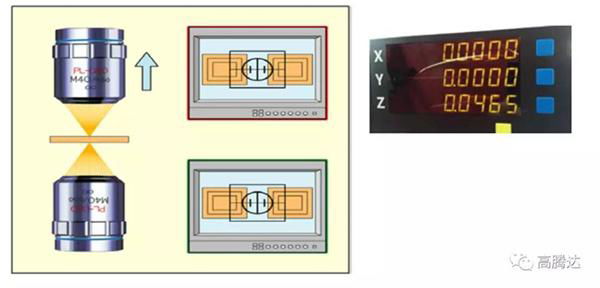

C、当下镜头聚焦到测量零件表面后，再移动上镜头的调焦旋钮。当裂像指示器清楚的聚焦在测量样品表面时，此时读数器上显示的数值即为所测样品的厚度（ 如图）

THS-10 实物图像：

设备规格：

应用实例：

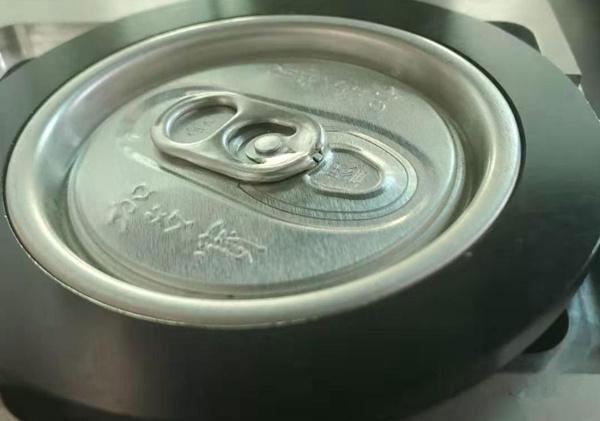

某款饮料易拉盖

针对不同型号的易拉盖设计专用的治具，测量刻痕深度。
