指针型深度计 指针型深度计 DM-250 DM-210 DM
| 型号： | - |
|---|---|
| 品牌： | 日本TECLOCK得乐 |
| 原产地： | 日本 |
| 类别： | 电子、电力 / 仪器、仪表 / 分析仪器 |
| 标签︰ | 日本TECLCOK得乐 指针 , 超声波高速主轴 , 细孔加工中心机 |
| 单价： |
-
|
| 最少订量： | - |
产品描述

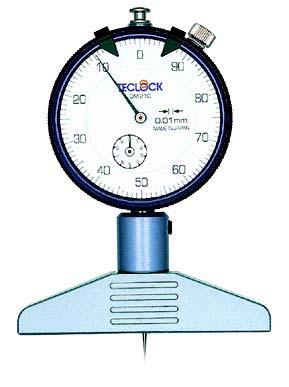

日本TECLCOK得乐 指针型深度计
指针型深度计 型号：
DM-250 DM-210 DM-211 DM-213 DM-214 DM-220、DM-221、DM-223、DM-224
指针型深度计 别名：
深度表、深度仪
指针型深度计 产品说明：
用于测量深度、工件台阶差和镀层厚度
5~240mm量程可选择，应用广泛。
可选配提升杆。
可选配低测量力。
指针型深度计 用途：
直接可以作为深度测量工具使用。使用广泛。
用于深度的比较测量。
指针型深度计 规格：
量程5mm:
DM-250
量程10mm:
DM-210、DM-211、DM-213、DM-214
| DM-210 | DM-211 |
 |
 |
| DM-213 | DM-214 |
 |
 |
量程20mm:
DM-220、DM-221、DM-223、DM-224
| DM-220/230 | DM-221 |
 |
 |
| DM-223 | DM-224/233/234 |
 |
 |
量程30mm:
DM-230、DM-231、DM-233、DM-234
量程50mm:
DM-295
技术参数
量程5mm:
DM-250
| 型号 | 最小刻度
mm |
测量范围
mm |
精度um | 测针形状 | 标准测针 | 测量力 | 重量 |
| DM-250 | 0.01 | 5 | ±10 | Needle | ZS-518 | 1.4 or less | 230 |
量程10mm:
DM-210、DM-211、DM-213、DM-214
| 型号 | 最小刻度
mm |
测量范围
mm |
精度um | 测针形状 | 标准测针 | 测量力 | 重量 |
| DM-210 | 0.01 | 10 | ±12 | Needle | ZS-523 | 1.4以下 | 270 |
| DM-211 | 0.01 | 10 | ±12 | φ2 Flat | ZS-530 | 1.4以下 | 270 |
| DM-213 | 0.01 | 10 | ±12 | φ3.2 Ball | ZS-034 | 1.4以下 | 270 |
| DM-214 | 0.01 | 10（220） | ±12 | φ3.2 Ball | ZS-034 | 2.5以下 | 335 |
量程20mm:
DM-220、DM-221、DM-223、DM-224
| 型号 | 最小刻度
mm |
测量范围
mm |
精度um | 测针形状 | 标准测针 | 测量力 | 重量 |
| DM-220 | 0.01 | 20 | ±15 | Needle | ZS-543 | 2.2以下 | 300 |
| DM-221 | 0.01 | 20 | ±15 | φ2 Flat | ZS-541 | 2.2以下 | 300 |
| DM-223 | 0.01 | 20 | ±15 | φ3.2 Ball | ZS-034 | 2.2以下 | 275 |
| DM-224 | 0.01 | 20（230） | ±15 | φ3.2 Ball | ZS-034 | 2.5以下 | 340 |
量程30mm:
DM-230、DM-231、DM-233、DM-234
| 型号 | 最小刻度
mm |
测量范围
mm |
精度um | 测针形状 | 标准测针 | 测量力 | 重量 |
| DM-230 | 0.01 | 30 | ±35 | Needle | ZS-543 | 2.5以下 | 315 |
| DM-233 | 0.01 | 30（240） | ±35 | φ3.2 Ball | ZS-034 | 2.5以下 | 315 |
| DM-234 | 0.01 | 30（240） | ±35 | φ3.2 Ball | ZS-034 | 2.5以下 | 355 |
量程50mm:
DM-295
| 型号 | 最小刻度
mm |
测量范围
mm |
精度um | 测针形状 | 标准测针 | 测量力 | 重量 |
| DM-295 | 0.01 | 50 | ±50 | φ3.2 Ball | ZS-116 | 2.5以下 | 750 |
日本TECLCOK得乐 百分表0.01mm
TM-110/TM-110f
指针式百分表
最小显示：0.01mm
测量范围：10mm
TM-110:后盖为凸耳式，TM-110f:后盖为平背式。
| 凸耳式 | 平背式（型号中带f） |
 |
 |
0.01mm百分表 型号：
TM-110 标准型
TM-110R反刻度盘型
TM-110D大小指针同圆心
TM-110-4A
TM-110PW防油型
TM-110P直接读数型
TM-105适合于缸径规
TM-105W反向型
TM-5106宽刻度型
TM-5105 最小刻度0.005mm
0.01mm百分表 产品说明：
标准型百分表
最小刻度：0.01mm
多种不同功能的百分表可供选择。
采用了高精度零件，确保了产品的高耐用性和高精度。
可选配提杆
除TM-110PW/TM-110G外，可选配边框夹。
如果需选配平型背板，请在型号后加f，如TM-1201f
0.01mm百分表 用途：
测量平面凹凸、加工物件安装是否到位、轴的摆动、直角度变位等。
技术参数
| 型号 | 最小刻度
mm |
测量范围
mm |
重复精度
um |
显示误差(um) | 滞后 | 标准测头 | 测量力 | 重量g | ||||
| 邻接误差 | 1/2转 | 1转 | 2转 | 总范围 | ||||||||
| TM-110 | 0.01 | 10 | 5 | 8 | ±9 | ±10 | ±15 | ±15 | 5 | ZS-017 | 1.4N以下 | 165 |
| TM-110R | 0.01 | 10 | 5 | 8 | ±9 | ±10 | ±15 | ±15 | 5 | ZS-017 | 1.4N以下 | 165 |
| TM-110D | 0.01 | 10 | 5 | 8 | ±9 | ±10 | ±15 | ±15 | 5 | ZS-017 | 1.4N以下 | 165 |
| TM-110-4A | 0.01 | 10 | 5 | 8 | ±9 | ±10 | ±15 | ±15 | 5 | ZS-017 | 1.4N以下 | 165 |
| TM-110PW | 0.01 | 10 | 5 | 8 | ±9 | ±10 | ±15 | ±15 | 5 | ZS-028 | 2.0N以下 | 165 |
| TM-110G | 0.01 | 10 | 5 | 8 | ±9 | ±10 | ±15 | ±15 | 5 | ZS-017 | 1.4N以下 | 165 |
| TM-110P | 0.01 | 10 | 5 | 8 | ±9 | ±10 | ±15 | ±15 | 5 | ZS-017 | 1.4N以下 | 145 |
| TM-105 | 0.01 | 5 | 5 | 8 | ±9 | ±10 | ±12 | ±12 | 5 | ZS-017 | 1.4N以下 | 145 |
| TM-105W | 0.01 | 5 | 5 | 8 | ±9 | ±10 | ±12 | ±12 | 5 | ZS-017 | 1.4N以下 | 145 |
| TM-5106 | 0.01 | 5 | 3 | 7 | ±8 | ±9 | ±10 | ±12 | 5 | ZS-017 | 1.4N以下 | 145 |
| TM-5105 | 0.005 | 5 | 3 | 7 | ±8 | ±9 | ±10 | ±12 | 5 | ZS-017 | 1.4N以下 | 145 |
尺寸图
