型号:GU-2020CNC
品牌:荣光机械
原产地:台湾 中国
类别:工业设备 / 通用机械 / 机床
标签︰荣光机械 , 无心磨床 , 工具磨床
单价: -
最少订量:-

产品描述

















外圆磨床系列介绍

  • GU系列为荣光机械独特设计的外圆磨床,适用于长工件、多段成型外圆磨削。搭配内径研磨装置(特别附件),能提供您工作上更多弹性,符合您需求的选择。其主要特色如下:

  •

    • 砂轮主轴采用独特液静压轴承。

    • 多功能、高真圆度的工作主轴。

    • 油压及手动调整的尾座。

    • 高强度机台与附有静压润滑系统的导轨

    • 海德汉 sub-µm 光学尺做全闭回路的定位回馈控制。



SuperB B轴多主轴系列



  • 砂轮轴座回转(B-Axis)采用DD马达直接驱动,实现了无背隙、高速、高精度的快速回转定位。

  • 砂轮轴座进给轨道采用化之矩形导轨设计,充分实现进给高刚性、高精度的加工能力。

  • 砂轮驱动马达采用高扭力马达,加强重切削的能力表现,充分展现的磨削能力。

  • 可选择之砂轮安装组合,来达到复合磨削和一次装夹磨削完成多道工序,展现高速、高精度、能力。

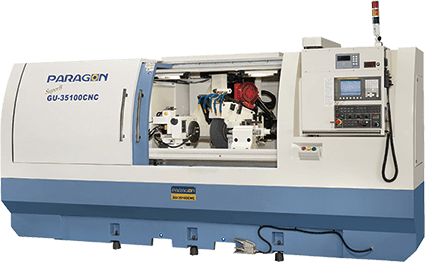

SuperB GU-35100CNC



工作台旋径(mm)

Ø350

两顶心最长距离(mm)

1,000

外圆砂轮外径(mm)

Ø510 / Ø510



机械尺寸
(长x宽x高mm)

4,200 x 2,000 x 2,260

机械重量 (kg)

7,600

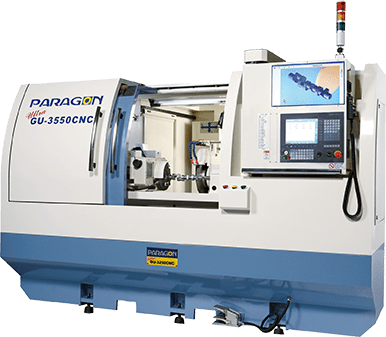

Ultra 异形系列



  • Ultra GU-3550CNC 特别为偏心及异形研磨所设计的款式。

  • 应用包含偏心圆、多边形、曲柄轴、凸轮轴等工件研磨。

Ultra GU-3550CNC



工作台旋径(mm)

Ø350

两顶心最长距离(mm)

500

砂轮外径(mm)

Ø405



机械尺寸
(长x宽x高mm)

3,200 x 2,000 x 2,260

机械重量 (kg)

4,100



CNC系列



  • 配有 FANUC 控制器彩色操作屏幕,数字控制系统技术。

  • X/Z轴使用高转矩伺服马达,直接连结C1级滚珠螺杆。

GU-2020CNC

GU-3250CNC

GU-32120CNC



工作台旋径(mm)

Ø200

Ø320

Ø320

两顶心最长距离(mm)

200

500

1,200

砂轮外径(mm)

Ø355

Ø405

Ø405

机械尺寸
(长x宽x高mm)

1,800 x 2,300 x 2,160

3,000 x 2,000 x 2,260

5,550 x 3,600 x 2,260

机械重量 (kg)

2,500

3,500

6,740



CNC系列 (重切削)



  • 荣光机械研发出创新 CNC 外圆磨床 - GUH CNC 系列 (重切削),特别适用于高速研磨,比 GU CNC 系列提供较高产能,充分展现高寿命、低延滞时间的特性,将带给您一个全新的研磨经验。

  • X轴与Z轴导轨的大跨距,比 GU CNC 系列更能承受较大负载量。

  • 节省循环与设定的时间,提率。此机台能装用超大砂轮,直径610mm,宽115mm,一次完成多段研磨,大大降低加工时间,确保高刚性和高精度。

  • 砂轮主轴配有高刚性与高精度的动静混压轴承。

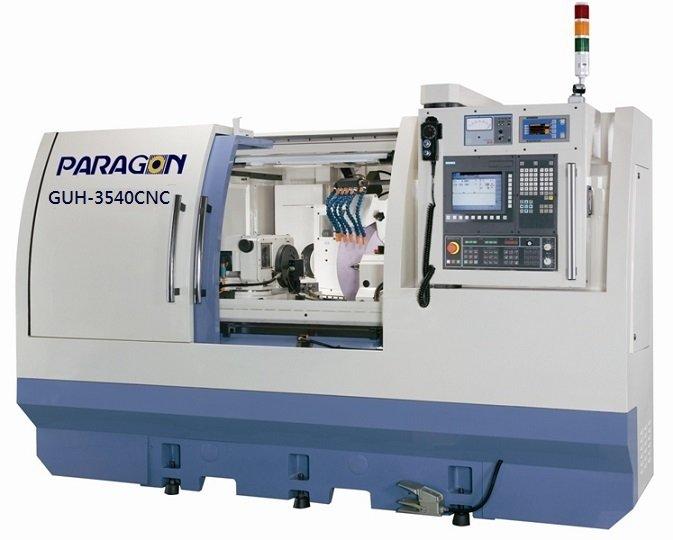

GUH-3540CNC

GUH-3580CNC

GUH-35100CNC

GUH-35150CNC



工作台旋径(mm)

Ø350

Ø350

Ø350

Ø350

两顶心最长距离(mm)

400

800

1,000

1,500

砂轮外径(mm)

Ø610

Ø610

Ø610

Ø610

机械尺寸
(长x宽x高mm)

3,030 x 2,000 x 2,260

4,040 x 2,000 x 2,260

4,400 x 2,000 x 2,260

5,040 x 2,000 x 2,260

机械重量 (kg)

6,600

7,000

7,200

8,500



NC系列



  • 人机对话式操作介面与数位控制系统技术。

  • 具自我诊断功能,方便障碍排除。

  • 具自动断电记忆功能。

  • 具进刀补偿及修砂补偿记忆功能。

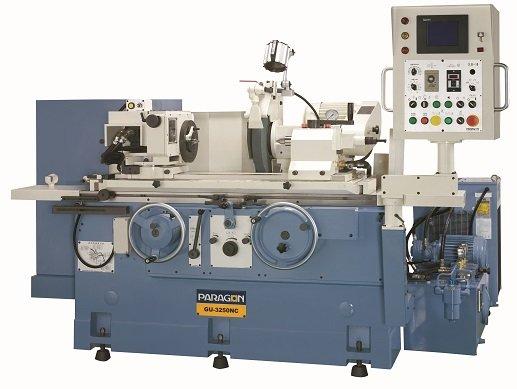

GU-3250NC

GU-3275NC

GU-32100NC



工作台旋径(mm)

Ø320

Ø320

Ø320

两顶心最长距离(mm)

500

750

1,000

砂轮外径(mm)

Ø405

Ø405

Ø405

机械尺寸
(长x宽x高mm)

2,810 x 2,270 x 1,850

3,665 x 2,270 x 1,850

4,630 x 2,270 x 1,850

机械重量 (kg)

2,800

3,700

3,900

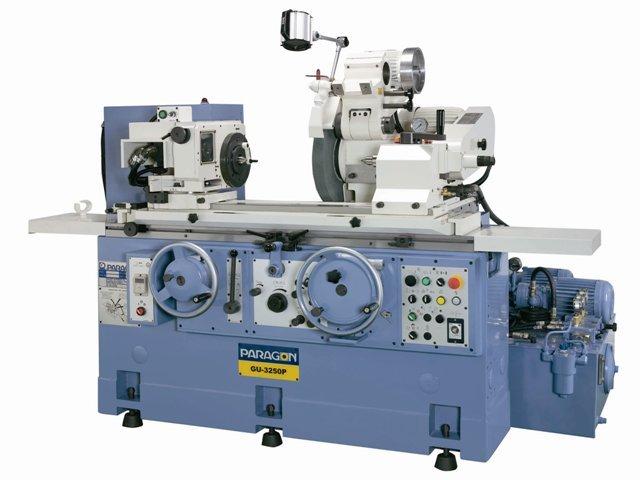

P/S系列



  • P系列: 油压自动砂轮进给机型

  • S系列: 手动砂轮进给机型

GU-3250P/S

GU-3275P/S

GU-32100P/S



工作台旋径(mm)

Ø320

Ø320

Ø320

两顶心最长距离(mm)

500

750

1,000

砂轮外径(mm)

Ø405

Ø405

Ø405

机械尺寸
(长x宽x高mm)

2,810 x 2,270 x 1,850

3,665 x 2,270 x 1,850

4,630 x 2,270 x 1,850

机械重量 (kg)

2,800

3,700

3,900
