产品优势

本系列仪器外形美观，体积小巧，结构新颖，操作简单，模块化设计使维护极为方便。可广泛应用于声学、振动等方面作为信号激励源，特别适合于扬声器生产线上用作纯音测听。

详细信息

■概要

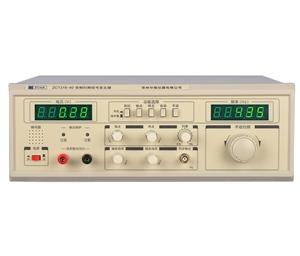

ZC1316系列音频扫频信号发生器，是采用国外当前新的电子技术，利用新颖的压控RC振荡电路，能产生纯正的正弦波信号的功率仪器。该系列仪器的输出电压、输出波形的频率全部用数码管显示，所有的工作参数全部用按键和电位器设置。具有扫频范围可达1:1000以上，输出功率大（大达200W），波形失真小等优点。功放具有开机延时输出、过温保护、短路保护、过载限流保护、输出幅度过大保护、显示过温和显示过载等功能。

本系列仪器外形美观，体积小巧，结构新颖，操作简单，模块化设计使维护极为方便。可广泛应用于声学、振动等方面作为信号激励源，特别适合于扬声器生产线上用作纯音测听。

■技术参数

1.1 频率范围:20Hz～20000Hz

1.2 频率显示误差: 1×10-5±1个字

1.3 输出电压指示误差: 1%（读数）±0.3%（满度）

1.4 正弦波输出幅度（见表一）

1.5 正弦波频响：±0.4dB（以1KHz为基准）





型 号	功率输出电压 (8Ω负载)	功率输出电压 (4Ω负载)	功率输出电压与 信号输出电压的比例	匹配输出功率 (8Ω/4Ω负载)
ZC1316-200	0～41Vrms	0～29Vrms	8:1	≥200w
ZC1316-100	0～30Vrms	0～21Vrms	6:1	≥100w
ZC1316-60	0～23Vrms	0～16Vrms	5:1	≥60w
ZC1316-40	0～19Vrms	0～13Vrms	4:1	≥40w
ZC1316-20	0～13Vrms	0～9Vrms	3:1	≥20w





1.6 正弦波失真：≤0.8%(8Ω负载)

1.7 扫频方式：对数

1.8 扫 频 比：≥1：1000

1.9 扫频时间：0.5S～20S

1.10工作电压：AC 220V±5% 50Hz±2Hz

1.11 工作环境

1.11.1 温 度:0℃～40℃

1.11.2 湿 度:不大于90%RH

1.12 外形尺寸：390mm×360mm×120mm

1.13 重 量：约5Kg～15Kg
