本产品采用非制冷焦平面探测器，我公司独立研发生产的伺服控制及实时数字图 像处理电路。可在白天夜晚连续工作，同时具有穿透雾、烟及灰尘等颗粒的能力， 可同步完成搜索、侦察、瞄准射击动作，是反恐、执法、缉私和缉毒的理想助手。

 特点 先进的 FPGA

图像处理技术 384X288/640X480（选配）高分辨率 60Hz 实时成像，快速移动无拖影

无挡片设计、独特的数字增强算法

专业的长焦锗镜头，2x，4x 数码变焦

白热/黑热/褐色/铁红/彩虹 多种彩色可选

标准化接口，带准星十字，分划线颜色自动调节 极低的功耗，可长时间连续工作

方便易操作的按键和数字菜单

100 级亮度控制，100 级对比度控制

手动及全自动图像增强模式，可在极恶劣环境下发现目标

1024X768 高分辨率 OLED 目镜系统

系统可靠性高，防摔及抗震能力强

严格可靠的防水性能，适合全天候室内外使用

增益模式示例：前景自动/背景自动/线性，根据使用环境选择增益模式。

伪彩模式示例：

数字变倍：特别设计的密位十字线，跟随十字中心放大，大幅提高瞄准性能。

测距功能

 菜单里选择开启测距功能,屏幕上方会显示实时测量出的距离。

例如：340 米。超出测量范围显示距离无效或数据错误。

注:通常目标反射率越高，测距能力越好，测距响应速度越快，比如对于中等反射率的目标能测到800米，高等反射率的目标不少于1200米，低反射率的目标可能只能测到600米,（对于很难形成漫反射的目标比如水面可能无法测量）。使用环境湿度过高也会造成激光的散射而降低测量精度和缩短测量距离。 因测距窗口与热成像镜头距离大约 5cm，实测目标点基本屏幕中心点，因距离不同偏离中心点误差会有所不同。



技术参数

探测器类型	VOX 非制冷焦平面
像素	384*288,17um
灵敏度	≤40mk f/1, 300K, 60Hz
光谱范围	8～14μm
镜头选择	锗金属手动调焦镜头， 涂有硬质碳和防反射涂层
	焦距 54mm
视场角	10°(H) x 7°(V)
空间分辨率	0.33mrad
F#	1.0
调焦范围	10 米-无限远

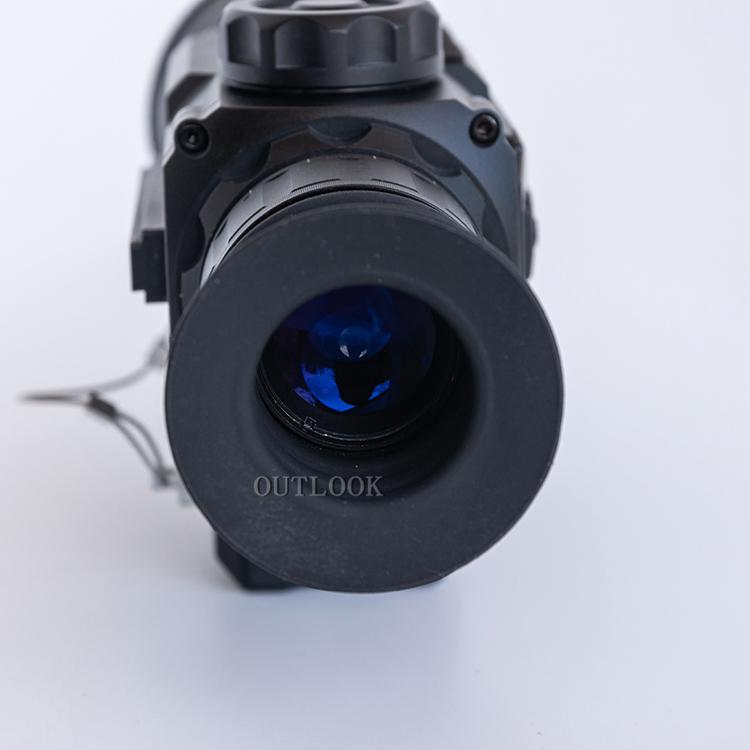

目镜	全玻屈光度目镜
聚焦	手动
激光测距	一体内显
测距距离	8-1200M
拍照录相功能	可拍照录相
视频输出	RS170 CCIR/ PAL 复合视频（60HZ）
显示	0.55“OLED /1024x768 像素
图像极性	白热，黑热，褐色，红热，铁红,彩虹
电子变焦	1X-2X-4X
十字线	内置可移动的十字线瞄准目标
电池类型	3.7V 可充电锂电池，3200mAhx1
功耗	1.2W
环境
操作温度	-10℃～ +45℃
储存温度	-30℃～ +60℃
耐冲击	防震降 1 米
物理参数
外壳材料	航空铝合金
重量	750g（不含镜头）
外形尺寸（长 x 宽 x 高）	200mm (L)x Φ55 mm

注意事项

 1．请勿将热像仪探测器正对高辐射源，例如:太阳，二氧化碳激光器，电焊机等。

2．请勿用手指或其他物品触碰红外镜头及测距窗口。

 3．请勿用任何化学溶剂，稀释剂擦拭红外镜头及测距窗口，可用干净，柔软， 干燥的绒布擦拭。

 4．请勿装错电池正负极，电池正极端向内安装。

 5.电池仓盖需旋紧，紧密贴合防水胶圈，否则影响抗震性能。

售后服务

自购买之日起收后，本公司对产品提供终身维修服务，热能探测器与显示目镜提 供 12 个月免费维修服务，人为因素和自然灾害除外。

包装清单 主机 1 台 54mm 镜头 1 只（已安装） 62mm 镜头盖 1 个 充电器 1 只 20mm 夹具 1 个（已安装） 3200mah 锂电池 2 只（机内 1 只，备用 1 只） 说明书 1 册
