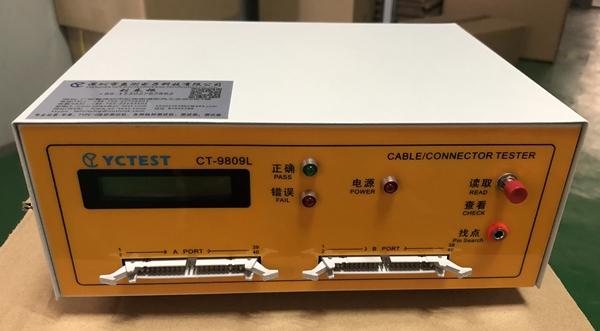

线材线束导通测试机9809L



技术参数

1、工作电压：AC220V+/-10%  50Hz，仪器可连续工作

2、测试点位：A端:40Pin,B端:40Pin

3、短/断路：1.5k

4、错位：有

5、瞬短/断：即时显示

6、DC高压：5V（低压）

7、资料读取型态：自我学习

8、LCD显示方式：16×2无背光

9、治具连接：40PIN排线

10、使用电源：230VAC±10%

11、重量：约3kg

12、工作温度：10℃～35℃

13、工作湿度：≤75%RH

14.测试模式:双端测试 表笔点测



操作步骤

1、接上电源，并开启背部电源开关，电源指示灯亮，仪器屏幕出现READ DATA？PUT CABLE ON（读取数据？线材为空）

2、在A、B端插上40P排线，连接好要被测试线材的测试治具；

3、将被测试线材分别插入A、B端，并确认连接良好；

4、按“读取键"学习完成后，再按“读取键"后可对读线资料进行查看连接资料，屏幕会出现LINE，A：* TO B：*，每按“读取"键一次即只可查看一组接线资料，直到查看完为止；

5、读线无误后，拨下线材开始测试，本仪器连续测试时不需重复“读取"键，可自动进行测试，屏幕出现“PASS"并“嘟"声时，表示良品。

6、如测试过程中出现短路，断路、屏幕会出现“ERROR：OPEN、A：** B：**"错误红灯亮，同时不会出现任何声音，表示该线材为不良品（OPEN表示开路、SHORT表示短路、LOCATION表示错位)

•

•



注意事项

1、本仪器适用做标准测试（即A、B端有端子线材）

2、当测试有异常时，可用探针找点功能查看治具是否完好

3、仪器须清洁卫生、操作台面整洁干净，如遇突发性停电，应及时关电源

4、设置如遇故障须及时通知本司技术服务部，不得擅自开机维修。
