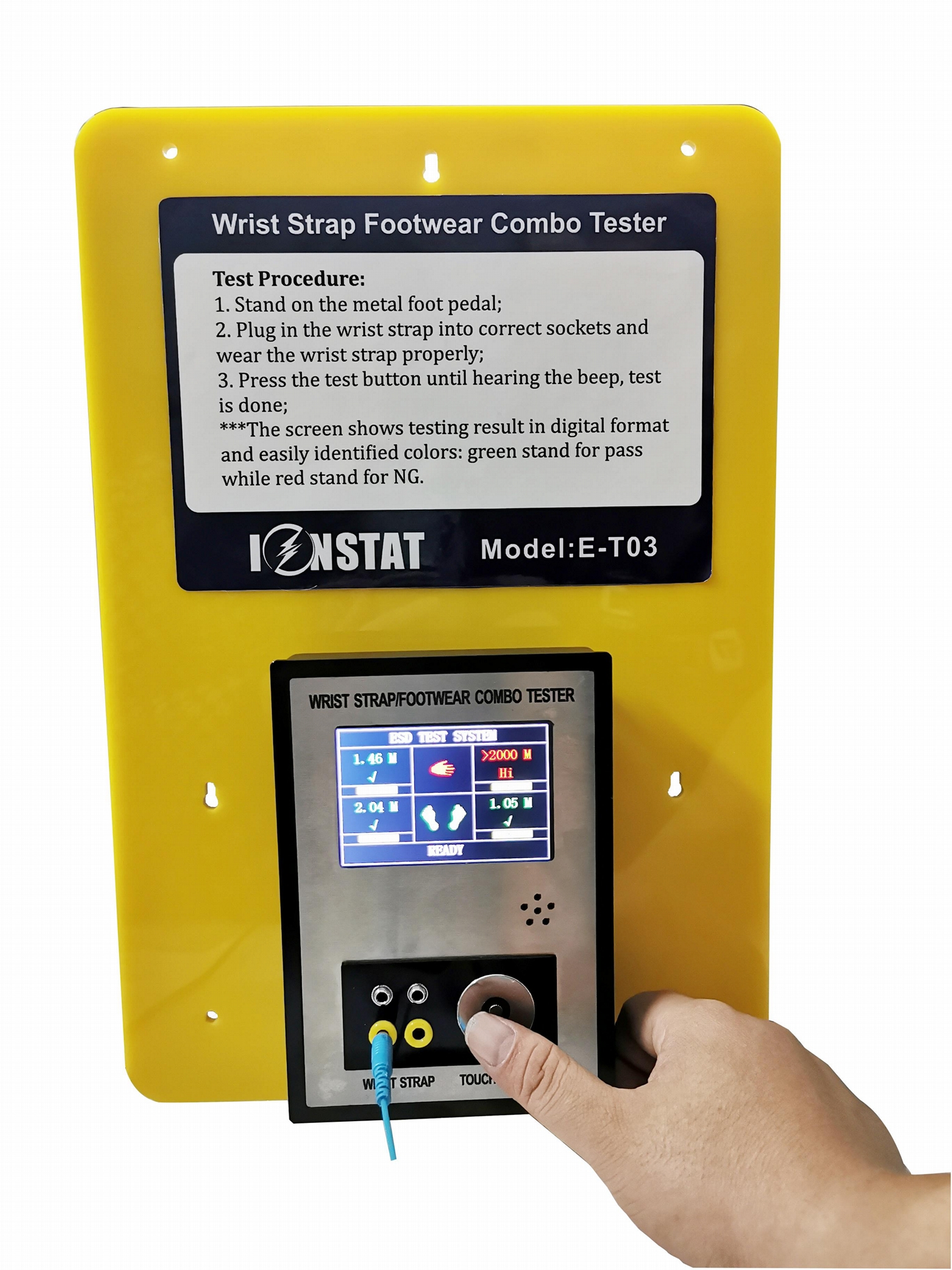

E-T03测试仪是一种能方便快速地测试手腕带和脚环、导电鞋或防静电鞋的穿戴情况的装置，根据 GJB 3007-97,SJ/T 10694-1996 和 ANSI ESD S20.20 标准制作。测试仪的参数在工厂已经设置好，用户也可以根据需要重新设置。
标配如下（可连门禁，数值显示不带软件）：
测试仪一台                   不锈钢脚踏板（左右脚分离）
8-12V通用电源适配器           接地线
出厂校准书                   使用说明书
选配如下（选控制器带软件）：

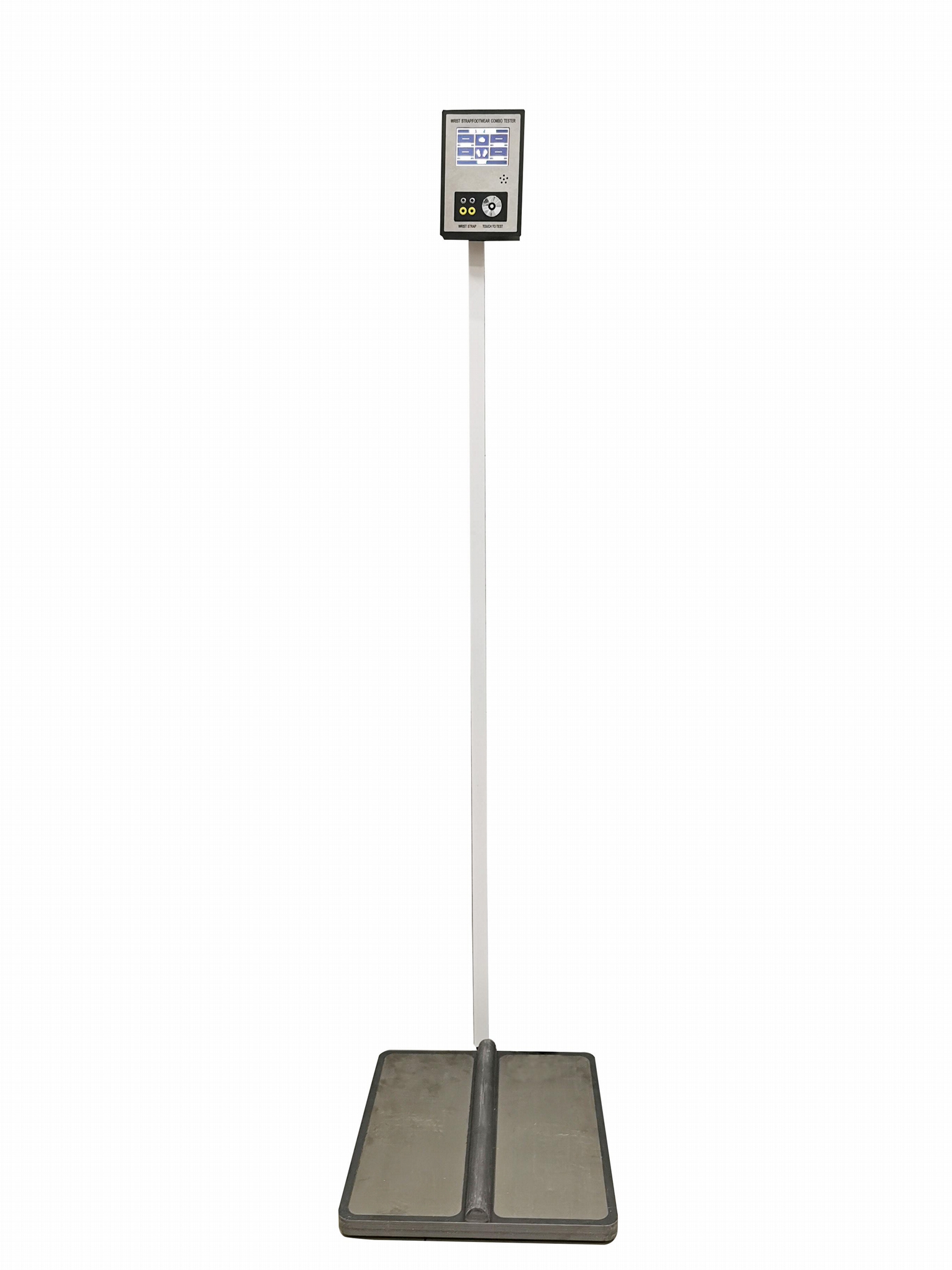

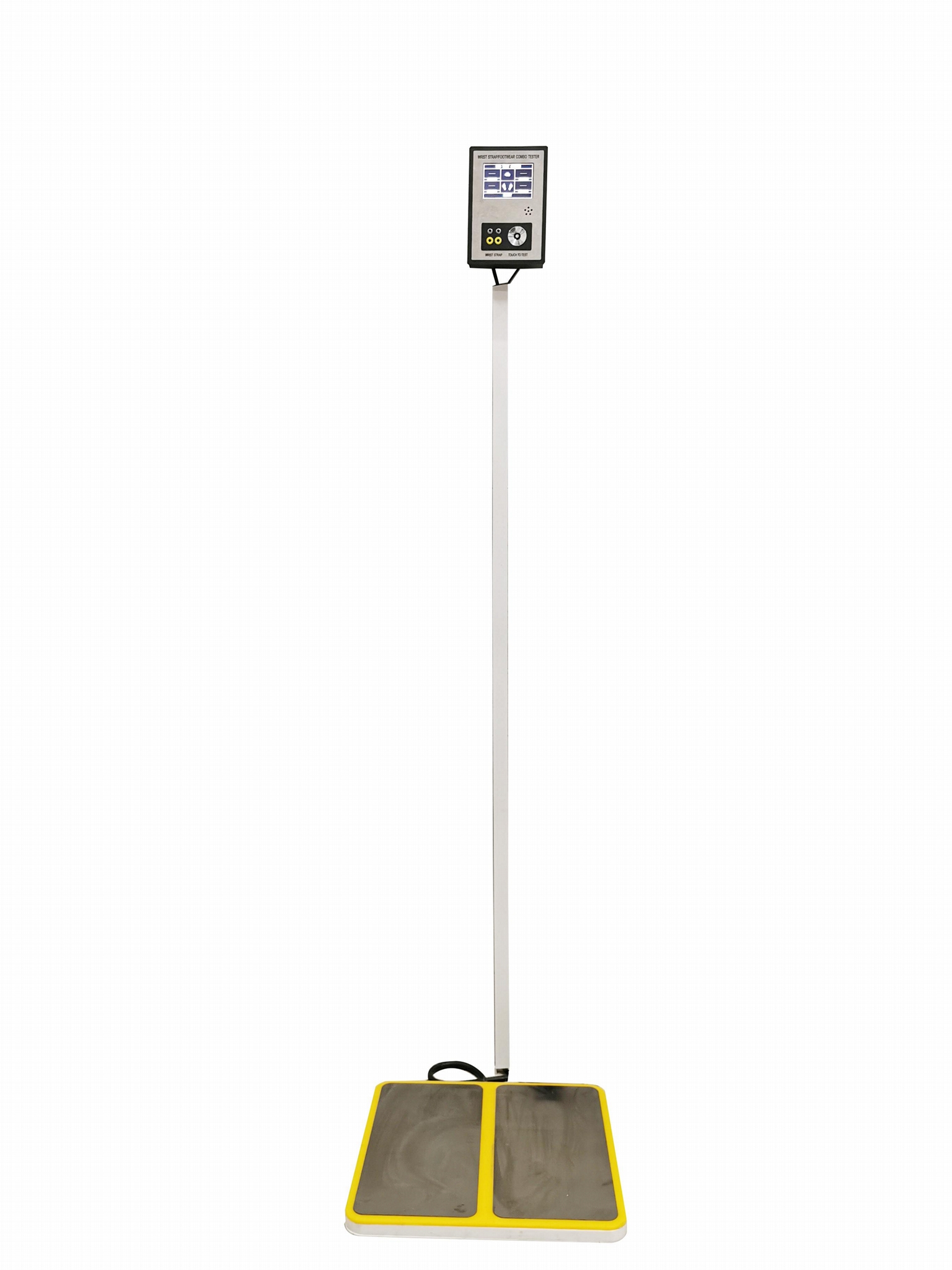

重型支架                     普通门禁控制器（TCP/IP）
云门禁控制器（网页版/TCP/IP）RS232转换头
读卡器（IC、ID、HID卡等）    指纹机
人脸机                       7寸液晶显示屏

规格和特点
1.电源： 9V 电池或专配的交流耦合型适配器供电（8-12VDC）
2.固态式测试触摸，无按钮式按键机械损坏。
3.门禁触点开关输出： 电压≦400V （峰值，DC 或 AC）开关电≦130mA，
触点电阻﹤30Ω
4.测试合格：触点闭合 测试不合格：触点不闭合
5.支持单/双路静电手环测试及手/鞋的单独或综合测试模式调节。
6.静电鞋与手腕带测试阻值的上下限均可通过八组拨码开关调节，操作简单，客户完全可自己操作。
7.支持刷卡/指纹/人脸的门禁控制器。
8.支持脱机工作，可单独控制通道闸门、电锁、风淋室系列设备。
9.具有测试速度快、数据稳定、造型美观、采用安全DC12V电源供电等特
点。测试值误差10%以内，出厂默认静电值范围及可调控范围如下：
 静电手环低值：750KΩ  高值：35MΩ
（调控范围：低值100K/750KΩ     高值10M/35MΩ）
 静电鞋  低值：100KΩ  高值：100MΩ
（可调控范围：低值100/300/500/750KΩ 高值35M/100M/500M/1000MΩ）
10.测试仪采用微电流测试，使测试更加稳定，测试资料更加准确。
设备使用环境要求
1.环境温度：5-38℃，当上限值为1000M时，温度需在21-38℃之间。
2.相对湿度：10%-65%（无水汽凝结），当上限值为1000M时，湿度不能超过50%（无水汽凝结）
注意事项
1.防静电鞋测试上限设定为1000M时，需保持脚踏板表面干净，环境湿度超过50%时可能测试不准确。

2.测试时手指保持干燥，不能带水触摸，否则可能会损坏内部芯片。
3.清洁底板时，避免遗留水渍在脚踏板背面或者周围，脚踏板背面一定要
保持干燥。
4.气候或者季节变化导致空气湿度改变，由亲水性材料制成的防静电鞋吸
收的水分变化导致测试不稳定，这个不是测试仪问题，是防静电的阻值改
变造成的。
5.如果需要记录员工姓名、卡号、测试项目、测试值等并实现在线控制，
请选配对应需要的门禁控制器加身份识别方式。

测试说明
            注意：

●  在测试过程中，不要接触其他金属部件。
●  不要在电压不足的情况下使用本测试仪，否则会导致测试值不准确。
●  本测试测试键为触摸式，测试时请勿用力按压，轻触即可进行测试。
●  严禁手指带水的情况下进行测试，否则会损坏测试线路和导致测试
    值误差变大。
4.1单独测试
   单独测试状态下，可以分别测试手腕带、静电鞋、导电鞋的穿戴是否
   合格。
4.2手腕带穿戴情况
   戴好手腕带，将手腕带的连接线插头直接插入测试仪上面的手腕插孔
触摸测试仪上面的触摸按钮（内外圈同时触摸）并保持1-2秒直到听到一
声蜂鸣器叫。如果“PASS”测试仪LCD屏会显会显示绿色具体测量值，表
示穿戴良好。如果显示红色测量值代表手腕带阻值偏高或偏低（根据显示
值可判断），则检查手腕带穿戴是否良好或更换手腕带。
4.3静电鞋穿戴情况
   穿戴好静电鞋，被检测人员两脚分别站在检测踏板的金属片上。触摸测
试仪上面的触摸按钮（内外圈同时触摸）并保持1-2秒直到听到一声蜂鸣
器叫。如果“PASS”测试仪LCD屏会显会显示绿色具体测量值，表示穿戴
良好。如果显示红色测量值代表静电鞋阻值偏高或偏低（根据显示值可判
断），则检查静电鞋穿戴是否良好，更换或清洗鞋底后再进行测试。
备注：本测试仪为数显式，LCD屏可分别显示单线手腕带、双线手腕带、
左鞋和右鞋的具体测试值。实际测量出的阻值低于设置值的下限则为阻值
偏低，高于设置的上限则为阻值偏高。

测试说明
            注意：

●  在测试过程中，不要接触其他金属部件。
●  不要在电压不足的情况下使用本测试仪，否则会导致测试值不准确。
●  本测试测试键为触摸式，测试时请勿用力按压，轻触即可进行测试。
●  严禁手指带水的情况下进行测试，否则会损坏测试线路和导致测试
    值误差变大。
4.1单独测试
   单独测试状态下，可以分别测试手腕带、静电鞋、导电鞋的穿戴是否
   合格。
4.2手腕带穿戴情况
   戴好手腕带，将手腕带的连接线插头直接插入测试仪上面的手腕插孔
触摸测试仪上面的触摸按钮（内外圈同时触摸）并保持1-2秒直到听到一
声蜂鸣器叫。如果“PASS”测试仪LCD屏会显会显示绿色具体测量值，表
示穿戴良好。如果显示红色测量值代表手腕带阻值偏高或偏低（根据显示
值可判断），则检查手腕带穿戴是否良好或更换手腕带。
4.3静电鞋穿戴情况
   穿戴好静电鞋，被检测人员两脚分别站在检测踏板的金属片上。触摸测
试仪上面的触摸按钮（内外圈同时触摸）并保持1-2秒直到听到一声蜂鸣
器叫。如果“PASS”测试仪LCD屏会显会显示绿色具体测量值，表示穿戴
良好。如果显示红色测量值代表静电鞋阻值偏高或偏低（根据显示值可判
断），则检查静电鞋穿戴是否良好，更换或清洗鞋底后再进行测试。
备注：本测试仪为数显式，LCD屏可分别显示单线手腕带、双线手腕带、
左鞋和右鞋的具体测试值。实际测量出的阻值低于设置值的下限则为阻值
偏低，高于设置的上限则为阻值偏高。
