铁路圆形电连接器TY4-7芯

铁路圆形电连接器TY4-7芯
型号:-
品牌:KAIPU
原产地:-
类别:电子、电力 / 电子元器件 / 端子、连接器
标签︰TY4-7TJ , TY4-7ZK , TY4-7ZK-W
单价: ¥298 / 件
最少订量:5 件

产品描述

序号

产品名称

产品型号

产品编号

备注

1

插头

TY4-7TJ

TY4-01-00-00J

配插针

1A

插头

TY4-7TJ2

TY4-01-00-01J

2

插座

TY4-7ZK

TY4-02-00-00K

配插孔

二、技术参数:

1.电气特性

     接触件芯数:7-Φ1.6

     接触形式:弹片       接触电阻≤3mΩ

     额定工作电流:10A

     额定工作电压:700VDC

     耐电压:2500VAC

     绝缘电阻:2000MΩ

     适用导线规格:0.75mm²

     导线端接形式:压接

2.机械特性

     机械寿命:750

3.工作环境

     温度范围:-40~+85

   湿度:95%40℃时)

     振动冲击:符合GB/T215633类要求。瞬断≤1μs

     碰撞:10-40/分钟,加速度250m/s²

     防护等级:IP68

     盐雾:48h

4.材料表面处理

     零件材料:

                 壳:铝合金

             接触件:铜合金

             密封件:硅橡胶

             锁紧件:不锈钢

     表面处理:

                 壳:电容漆或者氧化;                        接触件:镀金

5.符合标准

     TB/T2761-1996《机车用电连接器基本技术条件》;

      GB/T21563-2008《轨道交通机车车辆设备冲击振动试验》;

三、物料简介

         该产品为7芯圆形连接器,插座采用法兰盘安装,头座配合为螺纹式连接,连接可靠,插孔采用外包式弹片,弹片镀金,具有接触电阻低,接触可靠的点。主要用与铁路、机车车辆、城市轨道交通及工业设备电气系统的电气及信号连接。



产品规格︰ 符合国际标准5015,采用的是5015-18#壳体,螺纹连接。
二、技术参数:
1.电气特性
接触件芯数:7芯-Φ1.6
接触形式:弹片 接触电阻≤3mΩ
额定工作电流:10A
额定工作电压:700VDC
耐电压:2500VAC
绝缘电阻:2000MΩ
适用导线规格:0.75mm²
导线端接形式:压接
2.机械特性
机械寿命:750次
3.工作环境
温度范围:-40℃~+85℃
湿度:95%(40℃时)
振动冲击:符合GB/T21563第3类要求。瞬断≤1μs
碰撞:10-40次/分钟,加速度250m/s²
防护等级:IP68
盐雾:48h
4.材料表面处理
零件材料:
外 壳:铝合金
接触件:铜合金
密封件:硅橡胶
锁紧件:不锈钢
表面处理:
外 壳:电容漆或氧化; 接触件:镀金;
产品优点︰二、技术参数:
1.电气特性
接触件芯数:7-Φ1.6
接触形式:弹片 接触电阻≤3mΩ
额定工作电流:10A
额定工作电压:700VDC
耐电压:2500VAC
绝缘电阻:2000MΩ
适用导线规格:0.75mm²
导线端接形式:压接
2.机械特性
机械寿命:750次
3.工作环境
温度范围:-40℃~+85℃
湿度:95%(40℃时)
振动冲击:符合GB/T21563第3类要求。瞬断≤1μs
碰撞:10-40次/分钟,加速度250m/s²
防护等级:IP68
盐雾:48h
4.材料表面处理
零件材料:
外 壳:铝合金
接触件:铜合金
密封件:硅橡胶
锁紧件:不锈钢
表面处理:
外 壳:电容漆; 接触件:镀金
5.符合标准
TB/T2761-1996《机车用电连接器基本技术条件》;
GB/T21563-2008《轨道交通机车车辆设备冲击振动试验》;
三、物料简介
该产品为7芯圆形连接器,插座采用法兰盘安装,头座配合为螺纹式连接,连接可靠,插孔采用外包式弹片,弹片镀金,具有接触电阻低,接触可靠的点。主要用与铁路、机车车辆、城市轨道交通及工业设备电气系统的电气及信号连接。替代国内同类产品KY3和进口JAE的7芯同类产品。
主要市场︰中国
参考单价︰298
付款方式︰预付
最小订量︰5
交货日期︰1 周
认可标准︰MIL-C-5015

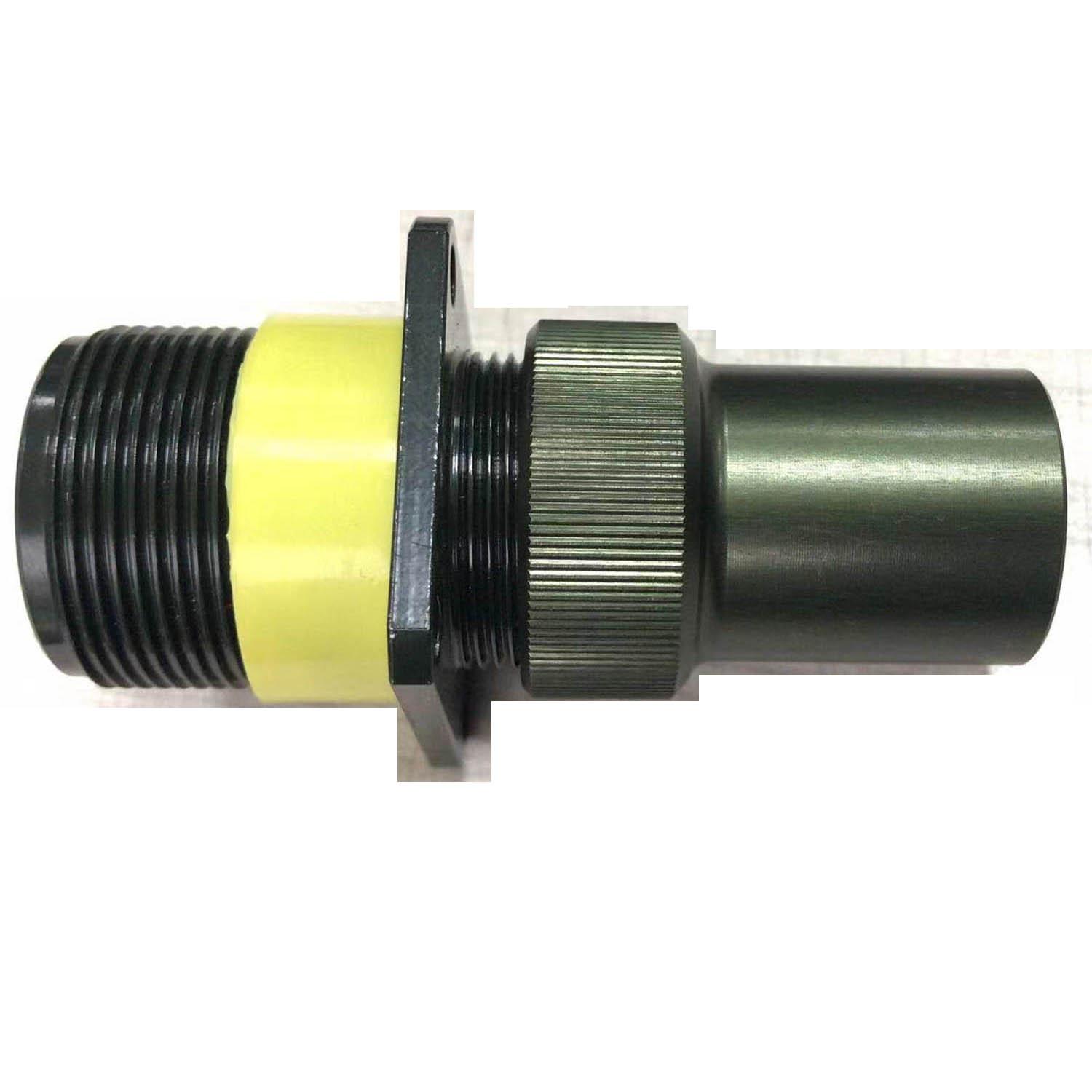

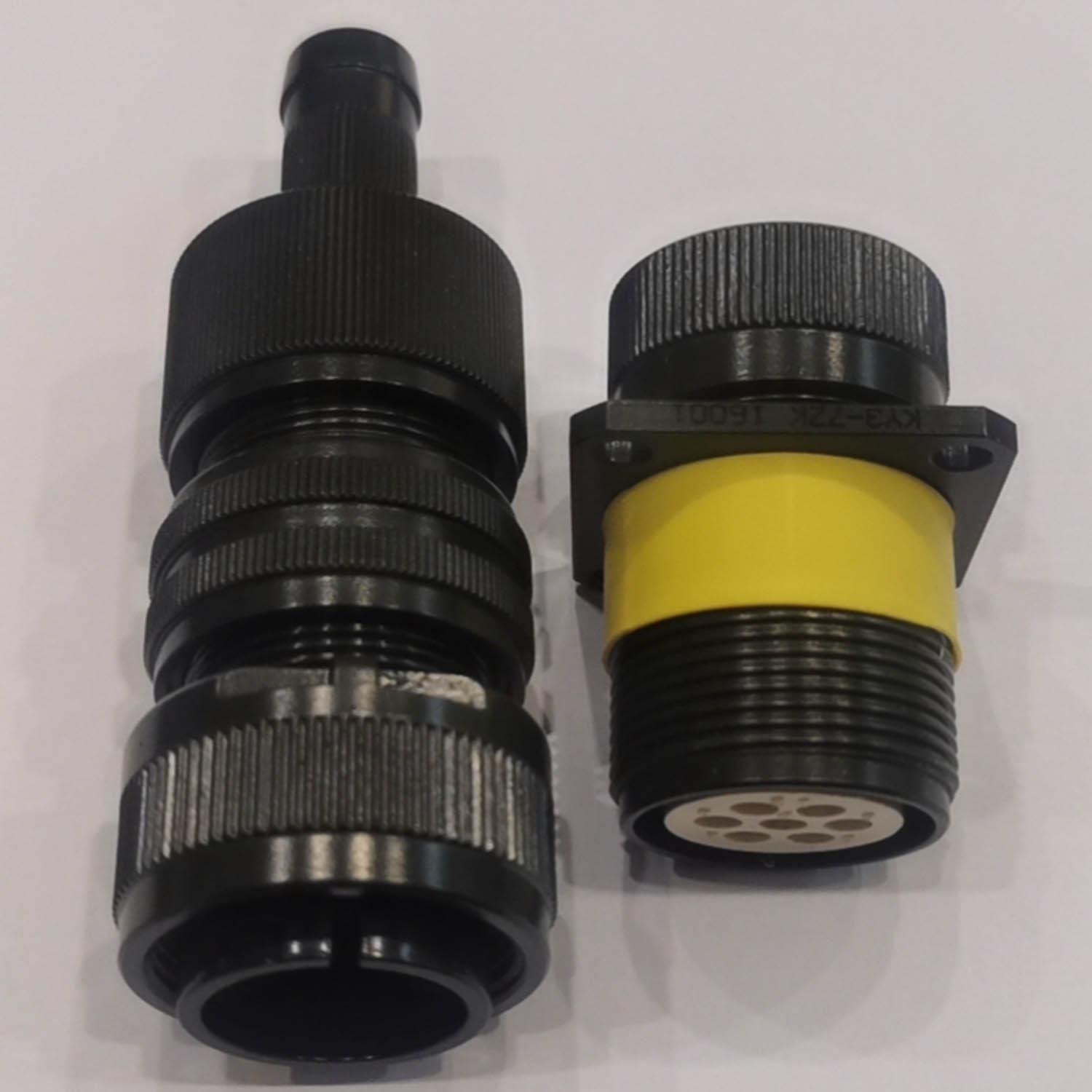

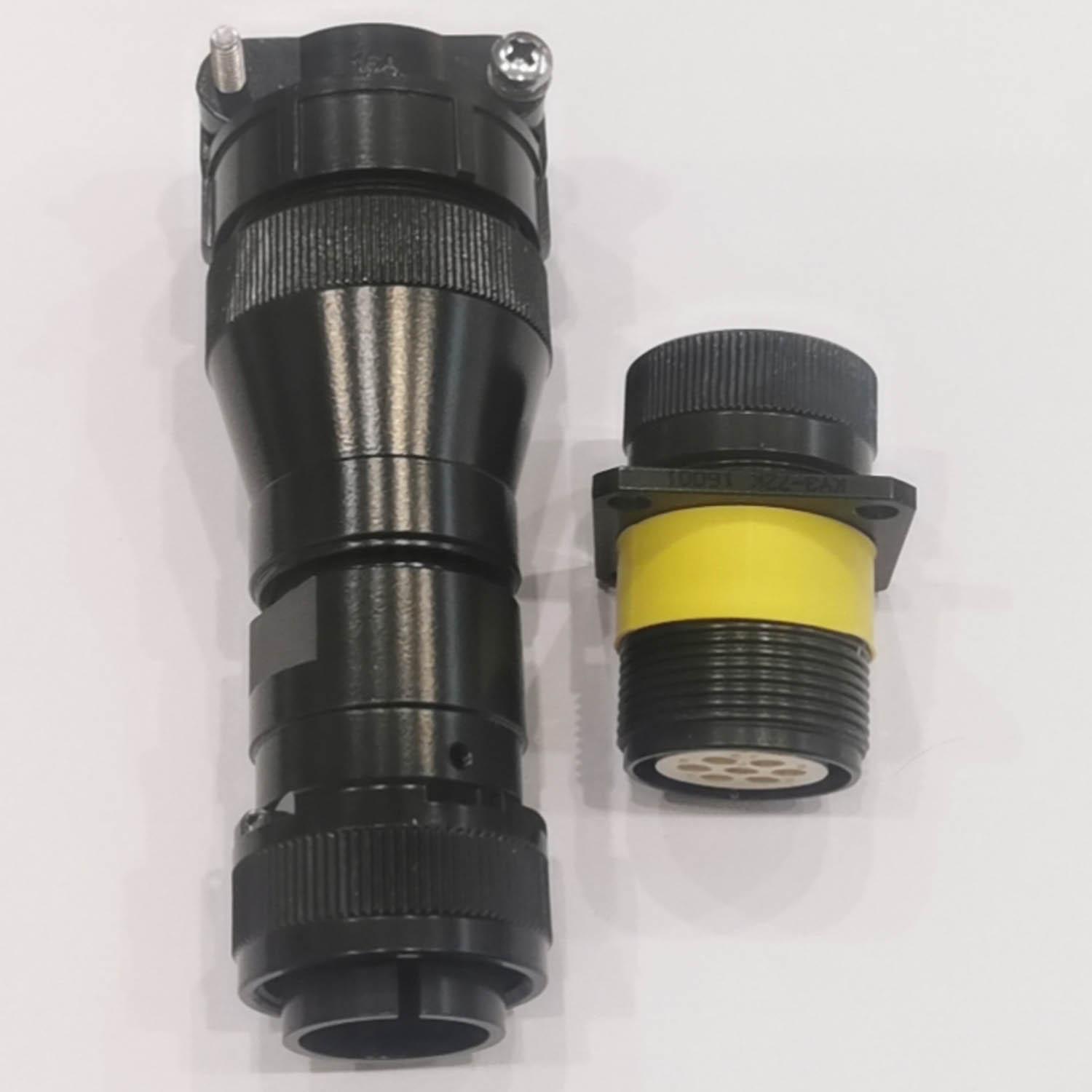

铁路圆形电连接器TY4-7芯 1铁路圆形电连接器TY4-7芯 2铁路圆形电连接器TY4-7芯 3铁路圆形电连接器TY4-7芯 4铁路圆形电连接器TY4-7芯 5
