1

概述

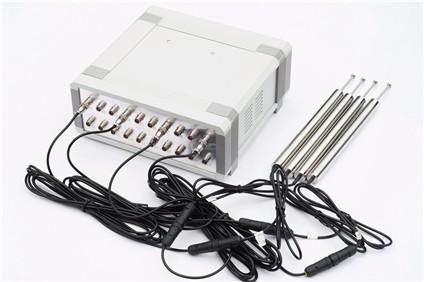

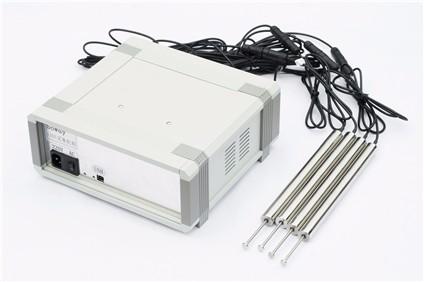

SOWAY数据采集系统，具有强大的数据分析能力，从传感器得到的电信号经过采集器处理后汇总在USB接口上，通过USB传输给上位机软件。

本系统由采集器和上位机软件构成，数据采集器采用高速数据处理，基于模块化的设计理念，通道可扩展至32通道，上位机软件基础labview架构编写，并可根据用户要求定制。

2

特点

● 外径Φ20mm,不锈钢304外壳,分体式

● 直流单电源供电，内置高性能信号解调器

● 测量范围由0-500mm,分辨率高,重复性好

● 无滑动触点，使用寿命长

3

应用领域

● 实验室液位检测

● 水箱水位检测

● 油箱油位检测

4

电气参数

通道数：最高32通道。可接受不同型号、不同规格的位移传感器数据信息，同步采样。

供电电压：220VAC或者24VDC

输入信号：0-5V

输出信号：高速USB接口，连续无间断数据传输

综合分辨率：0.1mv

AD转换时间：1.5μs

A/D: 16位

系统测量精度：0.01%

存储温度：-20℃-70℃

工作温度：0-50℃

机械尺寸：280x260X120mm(长x宽x高）

注意事项：使用过程与环境应远离强电仪器，大电流干扰大的设备。请先打开电源使设备预热5分钟后运行软件进行数据采集更好。

5

采集系统简介

系统配件

电源线、USB线、光盘（内含上位机相关资料）

操作系统与兼容性

XP、WINDOWS 7、 WINDOWS 8.1、WINDOWS 10；32位/64位

操作界面

6

系统功能

1、报警功能：

设置上下限位的报警功能，可以使正逻辑报警，也可以是反逻辑报警；可以是全通道一致限位，也可以单独取部分限位或者不同通道不同的限位值，如下图：

2、置零功能：

将产品此时的输出的数据位置默认为零位，以位移传感器为例，原来的位移将会出现负值，例如全量程为0-5mm，在2mm位置清零后，位移量程为-2mm到3mm。当解除置零，数据将恢复出厂数据。

LVDT位移传感器的原始数据不会因为置零功能的生效而改变，也不会因系统断电而改变，具备位置记忆功能。

3、保存数据功能

默认在安装软件路径中的Record文件夹，文件名称为单击时的系统时间（时分秒.xls），文件夹为系统时间（年月日）。您不适用默认路径则可以另存为，自由选择文件夹。

4、读取文件

单击此按钮，将弹出一个窗口，您可以选择一个xls文件，软件将读取此文件的数据并且描绘出波形图，此功能可以打开超过106万行的数据，可以超出excel2016的最大行数，只要你的计算机内存足够大（4G）。

5、曲线或者数据显示及游标功能

● 可以将采集到的数据实时描绘到波形图中，也可以不形成曲线，只显示数据。实时显示位移数据的变化

波形图，对于蠕变、膨胀、高度、厚度变化等情况一目了然。

● 波形图可以更改刻度的间隔与自动调整尺标。

●每条曲线的背景色和显示颜色可以自定义，为了方便观察曲线，X轴和Y轴的栅格颜色可以调。

●游标功能有利于工程师对曲线刻度值的手绘比对和分析。

6、采样周期与传感器量程的选择

● 采样周期默认值1s，即每1s采集一轮全通道的位移数据。

● 可自主选择采样周期，最快1s，最慢10min。

● 位移量程一般选择传感器相对应的量程，也可以等比例放大或者缩小。如传感器量程为10mm，上位机上选择5mm，则显示的数据以1:2的比例缩小了，如选择50mm，则数据放大了5倍。

7、清空图形

可以清空右边表格与波形图的数据，让界面从新开始。
