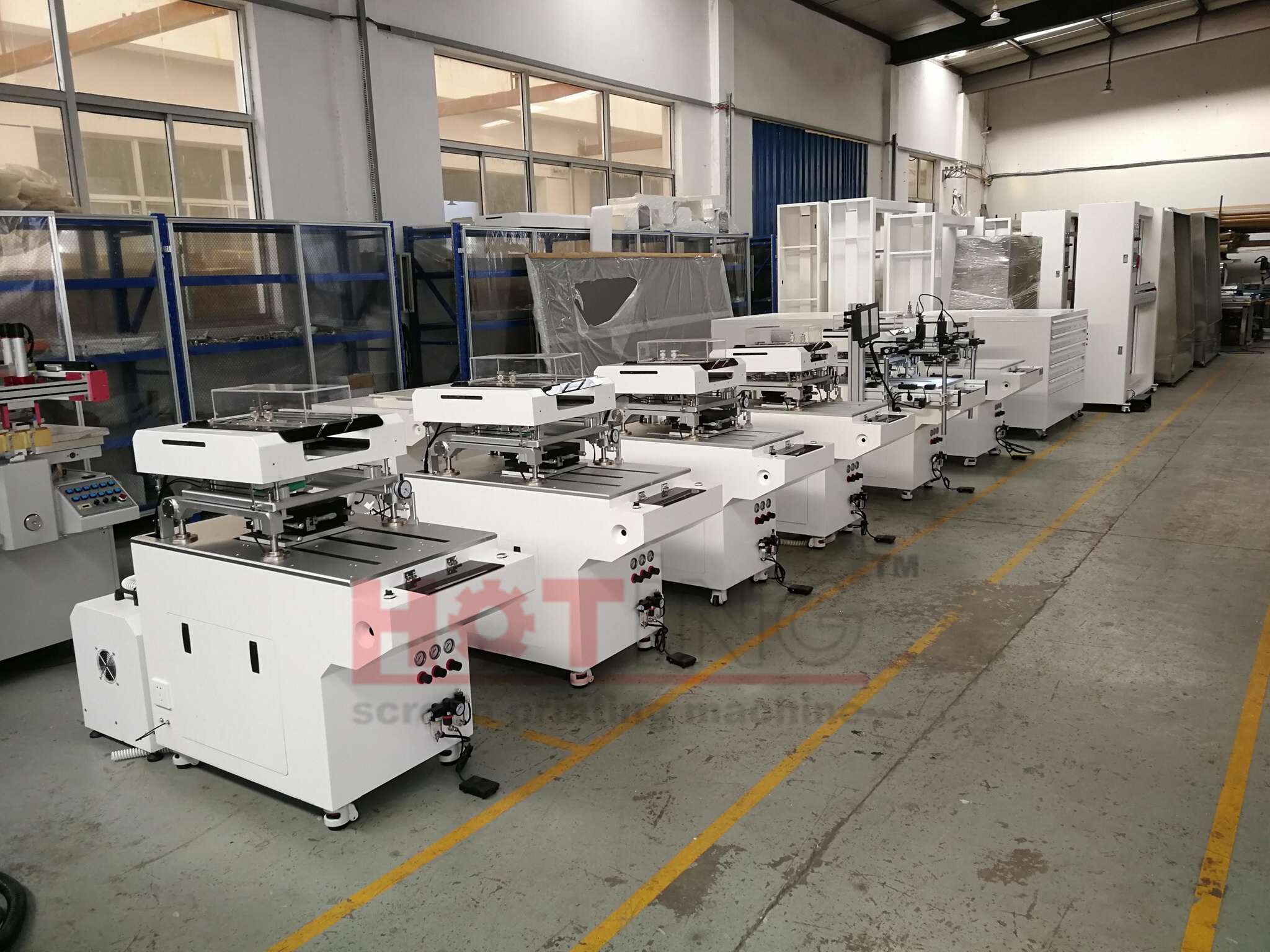

陶瓷电容器、电阻器、陶瓷电路、过滤器丝网印刷机
| 型号： | PHP-2020B |
|---|---|
| 品牌： | Hoting |
| 原产地： | 中国 |
| 类别： | 电子、电力 / 电子元器件 / 集成电路 |
| 标签︰ | 陶瓷电容器 , 电阻器 , 陶瓷电路 |
| 单价： |
-
|
| 最少订量： | 1 件 |
产品描述
适用范围:
低温共烧陶瓷；陶瓷电容；滤波器；太阳能电池；电路基板类产品的工艺制造
特征：
(1)通过合理的设计、精细的零部件加工以及PLC程序设定可实现高精度的印刷效果。
(2)气压一键固定网版方式。
(3)高精度滚轴丝杆帮助刮墨刀保持匀速。
(4)采用微动方向调整机构即时准确印刷定位。
(5)精密制造的合金工作台，确保印刷均匀度。
(6)安装刮刀压力调节器（2〜5公斤可调）。
(7)紧凑的设备外形以及低噪音设计有效改善了对工作空间与环境的影响。
可选配：
1. CCD Camera & Monitor
2. 伺服台版进出系统
规格:
|
型号 |
PHP-2020B |
|
最大印刷面积 |
200 X 200 mm |
|
印刷工作台面积 |
300 X 300 mm |
|
印刷速度 |
500cycle/h |
|
最大网框大小（外壳） |
450 X 450 mm |
|
印刷压力 |
0 - 50kgf |
|
刮板运转方式 |
A.C Motor & Ball Screw |
|
刮板运转速度 |
0 – 250 mm |
|
刮板角度 |
60°- 90° |
|
印刷工作台运转方式 |
A.C Motor |
|
印刷工作台调节范围 |
X/Y = ±10 mm Z = 0 – 50 mm 0 = 3° |
|
工作台面精密度 |
In/Out ±10µm |
|
印刷工作台平坦度 |
±10µm |
|
印刷重复精度 |
±10µm |
|
网框固定方式 |
Cylinder Clamp |
|
空气压力 |
6kgf/cm2 |
|
重量 |
约. 460kg |
|
电源 |
220V X 1ph X 1kW |
|
机器规格 (W X D X H) |
790 X 1250 X 1200mm |
|
印刷物固定方式 |
Suction by Ring Blower |
|
★ 订购时按客户需求可以变更规格及相关细节，请购买时加以参考. |
|
