接触式位移传感器对刀仪

接触式位移传感器对刀仪
型号:SDHB08-2
品牌:Soway
原产地:中国
类别:电子、电力 / 其它电力、电子
标签︰对刀仪位移开关 , 对刀仪位置开关 , 位置检测仪
单价: -
最少订量:-

产品描述



产品描述:此款产品主要应用于产品外形尺寸的测量,可单独使用,输出开关信号 。也可配变送器使用,变送器可配备多只位移传感器,变送器对采集到的位移传感器信号进行分析处理,得到被检测的产品的外观尺寸数据,同时给出结构尺寸是否合格结果,如果需要还可以进一步给出修正的相关信息。



特点



● 防水等级:IP67,耐切削液腐蚀;

● 高精度,重复精度3 um;

● 高性价比,高稳定性,使用寿命长。



应用领域



● 刀具预调,测量和补偿刀偏值

● 加工过程中刀具磨损或破损的自动监测、报警和补偿

● 机床热变形引起的刀偏值变动量的补偿



电气参数



● 1)螺纹部分为 Ф8,总长 33 mm;

● 2)防水等级:IP67,耐切削液腐蚀;

● 3)供电电压:5-18 VDC;

● 4)位移行程:2.5 mm;

● 5)动作距离:0.5 mm(运动 0.5 mm 触发);

● 6)重复精度:3 um;

● 7)触力大于: 0.7 N;

● 8)输出方式:开关量输出,静止状态输出高电频,触发后输出低电频;

● 9)出线方式:末端出线;

● 10)使用寿命:100 万次;

● 11)工作温度:-25 ~ +85 ℃;

● 12)存储温度:-40 ~ +125 ℃;

● 13)温湿度:0 - 95%;

● 14)壳体材质:SUS304。



外形尺寸



LVDT位移传感器|载重传感器|油耗仪|霍尔开关|磁致伸缩液位传感器



接线方法



LVDT位移传感器|载重传感器|油耗仪|霍尔开关|磁致伸缩液位传感器



输出特性



LVDT位移传感器|载重传感器|油耗仪|霍尔开关|磁致伸缩液位传感器



使用说明



● 1、将位移传感器装入到工装治具的合理位置;

● 2、传感器接入电源,输出接入PLC,注意引线正确接入;

● 3、当输出的值超过预设的允许值时,传感器输出一个低电平信号,上传到 PLC 或计算机上进行后续处理。

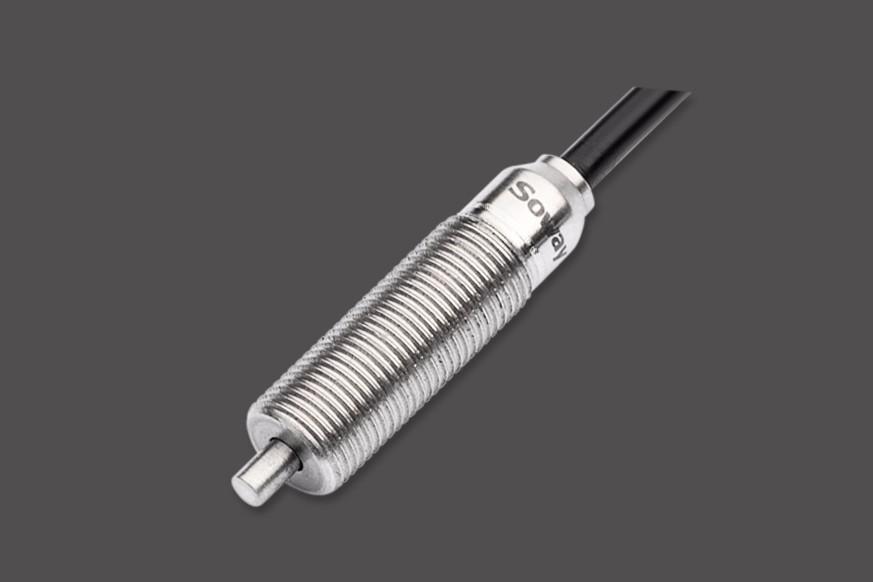

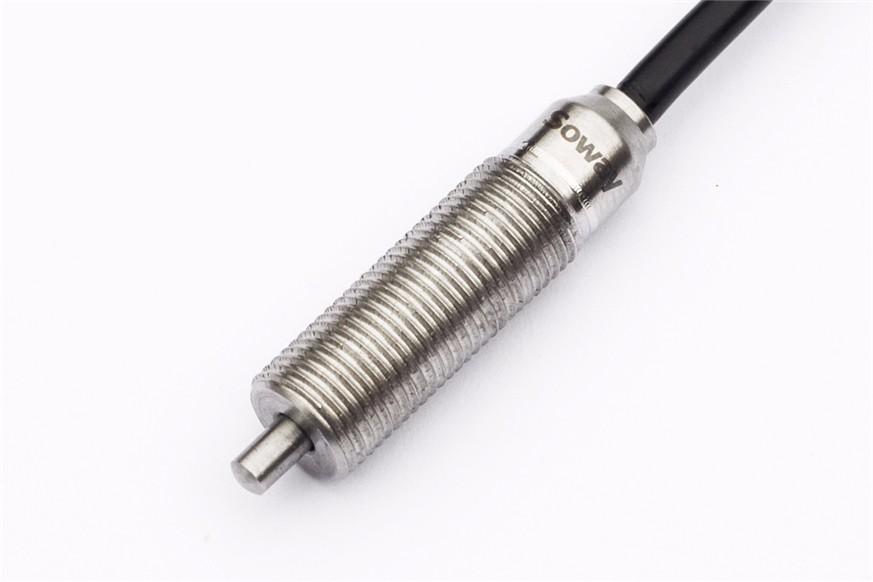

接触式位移传感器对刀仪 1接触式位移传感器对刀仪 2
