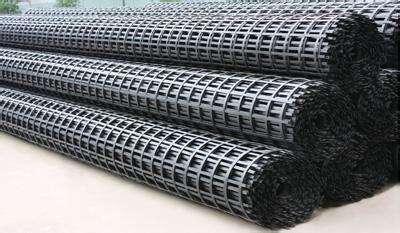

特性



















































1、钢塑复合土工格栅的拉力由经纬编织的高强钢丝承担，在低应变能力下产生极高的抗拉模量，纵横向肋条协同作用，充分发挥格栅对土体的嵌锁作用。

2、钢塑复合土工格栅的纵横向肋条的钢丝经纬编织成网，外包裹层一次成型，钢丝与外包裹层能协调作用，破坏伸长率很低（不大于3%）。钢塑复合土工格栅的主要受力单元为钢丝，蠕变量极低。

3、通过生产过程中塑料表面的处理，压制有粗糙的花纹，以增强格栅表面的粗糙程度，提高钢塑复合土工格栅与土体的摩擦系数。

4、钢塑复合土工格栅的幅宽可达6m，实现高效、经济的加筋效果。

5、钢塑复合土工格栅采用的高密度聚乙烯可以确保：在常温下不会受到酸碱及盐溶液，或油类的侵蚀；不会受到水溶解或微生物的侵害。同时，聚乙烯的高分子性能也足以抵抗紫外线辐射所造成的老化。格栅受力后纵横肋条协同作用，不会产生结点的拉裂或破损。而实际工程中，在填料的压实后，因此未受到紫外线光和氧的侵蚀，因此完全可以满足***性工程建设的要求。

特点：

1、强度大、蠕变小、适应各类环境土壤，完全可以满足高等级公路中的高大挡墙使用。

2、能***提高加筋承载面的嵌锁、咬合作用、极大程度的增强地基的承载力、***约束土体的侧向位移，增强地基稳固性能。

3、与传统格栅相比更具有强度大、承载力强、抗腐蚀、防老化、摩擦系数大、孔眼均匀、施工方便、使用寿命长等特点。

4、更适应于深海作业、堤岸加固，从根本上解决了其他材料做石笼因长期受海水冲蚀而造成的强度低、***性能差、使用寿命短等技术难题。

5、能***避免在施工过程中被机具碾压、破坏而造成的施工损伤。

工程作用：

1、强度大、蠕变小、适应各类环境土壤，完全可以满足高等级公路中的高大挡墙使用。

2、能***提高加筋承载面的嵌锁、咬合作用、极大程度的增强地基的承载力、***约束土体的侧向位移，增强地基稳固性能。

3、与传统格栅相比更具有强度大、承载力强、抗腐蚀、防老化、摩擦系数大、孔眼均匀、施工方便、使用寿命长等特点。

4、更适应于深海作业、堤岸加固，从根本上解决了其他材料做石笼因长期受海水冲蚀而造成的强度低、***性能差、使用寿命短等技术难题。

5、能***避免在施工过程中被机具碾压、破坏而造成的施工损伤。



工程应用





可用于公路、铁路、路堤、桥台、施工便道、码头、护岸、防洪堤、水坝、滩涂治理、货场、渣场、机场、运动场、环保建筑、软土地基加固、挡墙、护坡和路面抗劣等土木工程。

特点：

1、强度大、蠕变小、适应各类环境土壤，完全可以满足高等级公路中的高大挡墙使用。

2、能***提高加筋承载面的嵌锁、咬合作用、极大程度的增强地基的承载力、***约束土体的侧向位移，增强地基稳固性能。

3、与传统格栅相比更具有强度大、承载力强、抗腐蚀、防老化、摩擦系数大、孔眼均匀、施工方便、使用寿命长等特点。

4、更适应于深海作业、堤岸加固，从根本上解决了其他材料做石笼因长期受海水冲蚀而造成的强度低、***性能差、使用寿命短等技术难题。

5、能***避免在施工过程中被机具碾压、破坏而造成的施工损伤。



施工工艺



（1）首先***放出路基边坡线，为了保证路基宽度，每侧各加宽0.5m，把晾晒好的基底土进行整平后用25T振动压路机静压两遍，再用50T震压四遍，不平整的地方人工配合整平。

（2）铺垫0.3m厚的中（粗）砂，人工配合机械整平后，25T的振动压路机静压两遍。

（3）铺设土工格栅，土工格栅铺设时底面应平整、密实，一般应平铺，拉直、不得重叠，不得卷曲、扭结，相邻的两幅土工格栅需搭接0.2m，并沿路基横向对土工格栅搭接部分每隔1米用8号铁丝进行穿插连接，并在铺设的格栅上，每隔1.5-2m用U型钉固定于地面。

（4）***层土工格栅铺好后，开始填设***层0.2m厚的中（粗）砂，其方法：汽车运砂到工地卸于路基一侧，而后用推土机向前赶推，先把路基两侧2米范围内填筑0.1m后，把***层土工格栅折翻上来再填上0.1米的中（粗）砂，禁止两侧向中间填筑和推进，禁止各种机械在没有填筑中（粗）砂的土工格栅上通行作业，这样能保证土工格栅平整，不起鼓，不起皱，待***层中（粗）砂平整后，要进行水平测量，防止填筑厚度不均匀，待抄平无误后用25T振动压路机静压两遍。

（5）***层土工格栅施工方法同***层方法一样，***再填筑0.3m的中（粗）砂，填筑方法同***层一样，用25T压路机静压两遍后，这样路基基底加固就处理完毕。

（6）在第三层中（粗）砂碾压好后，沿线路纵向在边坡两侧各铺设土工格栅两幅，搭接0.16m，并用同样方法连接好，然后开始土方施工作业，铺设土工格栅进行边坡防护，必须每层测量出铺设的边线，每侧要保证边坡整修后土工格栅埋于边坡内0.10m。

（7）边坡土工格栅每填筑两层土，即厚度0.8m时就需两侧同时铺设一层土工格栅，然后以此类推，直至铺到路肩表面土下。

（8）路基填筑好后，及时进行边坡整修，并进行坡脚的干砌片石防护，对该段路基除每侧加宽0.3m外，并预留1.5%的沉落量。



施工方法



1、土工格栅的铺设面应较为平整，铺设层经验收合格后，为防纵向歪斜现象，先按幅宽在铺设层划出白线或挂线，即可开始铺设，然后用U型钉固定格栅的端部（每米宽用钉4根，均匀距离固定）  。

2、固定好格栅端部后，用铺设机或人工方法将格栅缓缓向前拉铺，每铺10米长进行人工调直一次，直至一卷格栅铺完，再铺下一卷，操作同前。

3、接铺：以卷长为单位作为铺设的段长，应铺格栅的段长内铺满以后，再整体检查一次铺设质量，然后接着铺设下一段,下一段铺设时，格栅与格栅以重叠一个网格净距为搭接长度，并用绑线固定后继续向前进方向铺***段。依次类推，操作要求同前。



设计应用



当土工格栅应用于软基处理时，在依据地质状况确定加铺格栅的位置和层数的同时，还应根据路基填土高度确定土工格栅的设计强度。

当填土高度大于4m时，土工格栅满足行业标准的***要求即可，纵横向极限拉力应不小于20kN/m

当填土高度在3-4m之间时，土工格栅纵横向极限拉力不小于40kN/m

当填土高度小于3m时，土工格栅纵横向极限拉力不小于50 kN/m，伸长率小于4%，建议采用GSZ60-60型土工格栅当土工格栅用于路基填挖结合部时应采用双向不低于40kN/m的土工格栅，宜采用GSZ60-60型土工格栅

当用于旧路加宽新旧路结合部位时，借鉴沈大高速公路扩建使用格栅的方法：凡填高大于3米的路基，在距路基封顶20㎝处加铺钢塑复合格栅，采用纵向（垂直路线方向）极限拉力大于或等于60kN/m，横向（平行路线方向）极限拉力大于或等于20kN/m的钢塑复合格栅，伸长率≤4%。



技术参数



规格	拉伸力,KN/M	延伸率%	结点强力N	幅宽m	卷长m
纵向	横向	≤3	≥50	4-6	30-50
GSZ4040	≥40	≥40
GSZ5050	≥50	≥50
GSZ6060	≥60	≥60
GSZ8080	≥80	≥80
GSZ100100	≥100	≥100
GSZ120120	≥120	≥120
备注	特殊规格要求可以根据客户要求生产
