产品简介

PTK-7560单防区带输出扩展模块是具有总线通讯功能的防区输入设备，并带有通过1路继电器输出；总线与远距离的探测设备连接；可与PTK-7416、PTK-7464、PTK-7480等系统配套使用；带有地址编码设置开关。

     产品特点：
可接入1个有线探测设备
探测设备为常闭输入
现场输出继电器信号
总线通讯方式
总线故障报警LED灯指示

规格及参数

安装说明

直流电源接口：红线为正极，黑线为负极；

继电器输出接点可用于控制警号、灯光灯报警输出设备，棕色线接警号的负极-，灰色线接地。

RS485总线接口：绿色为通讯总线A，黄色为通讯总线B

防区输入接口：防区1和公共端直接连接探测器的常闭输出接点

同一个系统下（例7416系统）的PTK-7560或RS485终端设备地址不能重复

指示灯说明

电源状态指示灯说明：通电红色灯常亮。

通信状态指示灯说明：通讯正常红色灯开始闪烁,灯常亮表示总线通讯故障。

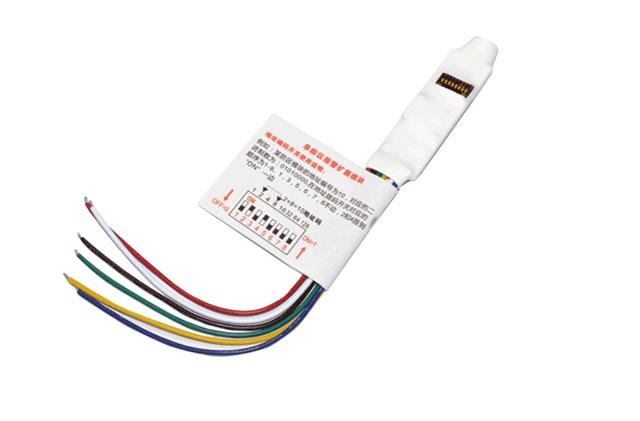

地址编码开关

在将PTK- 7560接入系统使用时,必须对其进行地址编码,编码通过编码开关进行设置，地址编码采用2进制编码方式。

在地址拨码开关对应的顺序为1-8（即高位为1，低位为8）
