[插座起源]

当电力首次引入家庭，主要是用于照明。当时，最早是没有插头插座之类产品的，为了电气连接，人们只能将电线绞拧在端子上。但是，随着电器的大量出现，如果每次都要绞拧电线，麻烦又危险，而且有大量的非专业人员加入使用行列，这样就产生了很多的安全问题，造成严重的触电事故。1904年由哈维哈贝尔发明申请专利。

[墙壁插座定义]

电源插座指用来接上用来将市电提供的交流电，使家用电器与可携式小型设备通电可使用的装置。电源插座是有插槽或凹洞的母接头，用来让有棒状或铜板状突出的电源插头插入，以将电力经插头传导到电器。一般插座都设计成非同一规格的插头就无法插入，部分插座上会有棒状突出，搭配插头上的凹洞。

[插座专利定义]

本系列系多用途单相插座。该产品属高档位产品用于室内装修适合墙上明装暗装电器插座之用，具有外观新颖，外壳采用阻燃材料，接插件导电性能安全、可靠；采用组合式无螺纹接线端子。插座为多用途的形式适用于扁形、圆柱形、二极、三极插头而且世界20多个国家地区各类型的插头都能使用该插座作为插接件。也可以选用带保护门的结构。

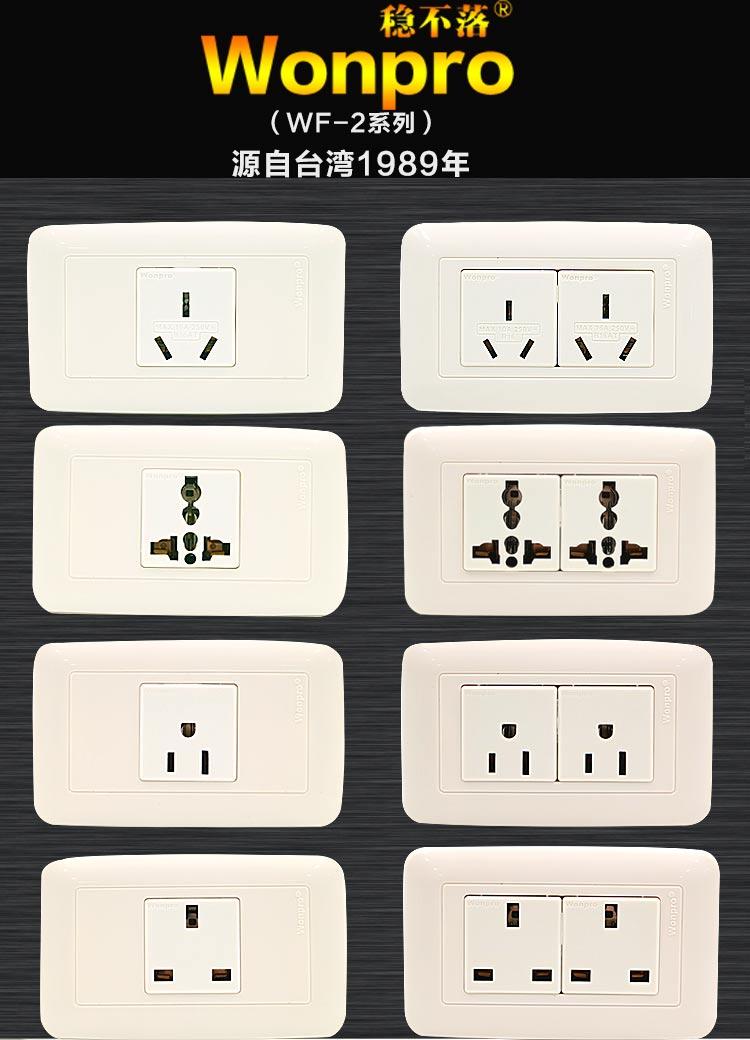

[产品种类]

型号：WF-2.R4S
品名：二位多用途插座带保护门
额定值 10A 250V
颜色: 瓷白或黑色
框架尺寸（长*宽）: 119 x 73 (mm)
安装孔距离: 83.5 (mm)

型号： WF-2.R3
品名：多用途安全插座 +L型安全插座
额定值：10A 250V
颜色: 瓷白或黑色
框架尺寸（长*宽）: 119 x 73 (mm)
安装孔距离: 83.5 (mm)

型号：WF-2.R4
品名：二位多用途插座
额定值 10A 250V
颜色: 瓷白或黑色
框架尺寸（长*宽）: 119 x 73 (mm)
安装孔距离: 83.5 (mm)

型号：WF-2.R5A
品名：二位美标二极带接地插座
额定值 10A 250V /15A125V
颜色: 瓷白或黑色
框架尺寸（长*宽）: 119 x 73 (mm)
安装孔距离: 83.5 (mm)

型号： WF-2.TV.FM
品名：视频插座 +音频插座
颜色: 瓷白
框架尺寸（长*宽）: 119 x 73 (mm)
安装孔距离: 83.5 (mm)

 [电气参数]

 额定电流：10A 16A

电压范围：180V～250V 50Hz

设计功率：2500W 10A MAX（纯电阻特性负载）

面板材料：优质PC料（防弹胶）
底壳材料：优质阻燃PA66料 （尼龙66）
开关触点：银合金触点，动静触点分开后，绝缘电阻不小于5MΩ；

环境温度：-10℃～+42℃

温 升：≤45℃（10A电流时）

相对湿度：≤95%，在此环境下连续48H确保正常工作。

阻燃等级：UL94-V0

插拔次数：≥10000次

爬电距离：≥3mm

电气间隙：≥3mm

插座铜片：厚度不小于0.6mm，不同极性之间绝缘电阻不小于5MΩ；

插座的接线端子能可靠的连接2根截面为1－2.5mm2(6A、10A)、1－4mm2(15A、16A)、2.5－6mm2（25A）的导线；
用自攻锁紧螺钉或自切螺钉安装的，软塑固定件在经受10次拧紧退出试验后，无松动或掉渣，螺钉及螺纹无损坏现象。

[产品分类]

1、除了万用多用途插座，还设计开发符合各国标准的插座，有国标，美标，英标，欧标，IEC公母座，空调插座，又称16A插座，等等。

2、在通讯信息方面，有电视天线插座、电话插座与网络插座，用于室内墙装电视天线，电话机线与网线接插。

电视插座又称TV插座、电视面板、有线插座；

电话插座有二芯、四芯、六芯与八芯，可根据需要组装。接触性能可靠，使用方便，造型美观。电话插座带保护门装置，具有防尘作用。

网络插座又称电脑插座、网线插座.、宽带插座、网络面板。网络这种是从电话中分离，所以就有了电话电脑一体插座；网络的另一种从有线电视分离，所以有了电视电脑一体插座。网络插座也带保护门装置，具有防尘作用。

3、在酒店、宾馆、医院、旅游场所方面，配有专用配线器具。有146系列大面板插座，视音频插座，电视插座，延时与调光，插卡取电，请勿打扰开关，节能剃须插座，防水门铃与防溅盒等等。

[功能特性]

1、面板采用优质PC料，底座采用尼龙66阻燃材料，抗冲击，阻燃、耐高温，实践证明，产品在各种恶劣的环境下都能正常使用，即不易发黄、不变色、耐老化能力强。

2、插座导电部分采用锡磷青铜和优质黄铜，导电率高，温升小，持久保持优良性能。

3、插座插孔的弹簧片采用搞回复性，弹性强，持久不变形的铜件，金属件质地柔韧，富有弹性，服服贴贴接触插脚，十万次的插拔考验，服贴插脚依旧不变；

4、通用功能件设计，令插座组合千变万化，实现组合目的， 随心所欲安装、拆换施工简便；这种模块化设计，使开关插座的组合变得轻松容易。

5、插座系列产品是专利万用插孔设计，适用于符合国际标准的美、亚、欧、非各国插头。

6、卡扣槽与退线压块的配置，准确定位功能件，并使导电线插入拔出进退自如。

7、附加保护门功能，国内独创双保险设计，必须同时开启两扇保护门，方可接通电源，防止单孔误插及儿童触电。

8、产品系列非常齐全，可满足各种功能需求。

[装配说明]

1、在上盖与框架之间有个侧边留有一小翘孔，把起子插到这个孔上，用力往上撬起，上盖脱离框架，分开两部分。

2、把开关或插座功能件装进框架，可以听“咔嚓”一声。为了确保已经安装牢固，转到框架背面，检查下框架上卡扣板是否卡入卡槽。卡槽都是预先设置在开关或插座功能件四个侧边。如果没有卡紧，就用起子把卡扣板往卡槽方向扳过来，也可以听到“咔嚓”一声，此时可以确保已经安装牢固了。

3、把上盖盖上框架，用力压下，“咔嚓”一声，这样就把盖子盖好。

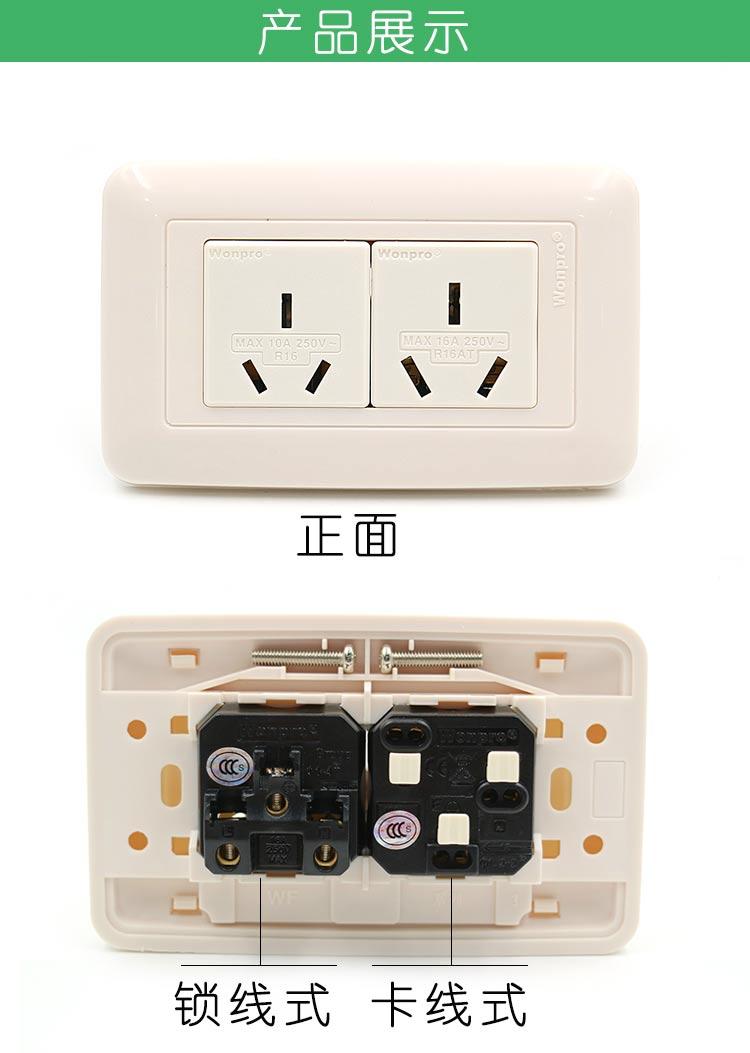

4、接下要装配，安装时，将单芯硬导线(Φ1.13-Φ1.78)剥皮12mm后，插座后座直插式装置，就直接插入进线孔。

5、如果要退出导线，直插式的直接压迫白色压钮即可，锁螺丝式则用螺丝刀退线拔出。

6、如果要取下插座或开关，把上盖脱离框架，后起子插到插头后座与框架卡线装置处，向外方向翘，同时手指加压即可。

[用途说明]

广泛运用于家庭、酒店、学校、医院，建筑行业、设计装潢、工业行业，通讯信息与家用电器等等。

[须知安全]

屋子在装修时，要用到的各种墙壁开关、插座要数十个之多，劣质的墙壁开关用不了多久就会出现打火现象，给我们的生活带来安全隐患。

选择墙壁开关是时很有必要注意以下三个方面：

一、观察墙壁开关、插座外观

优质开关和插座的面板应采用高级塑料产品，看起来材质均匀，表面光洁有质感。面板材料用高级PC料，其阻燃性、绝缘性和抗冲击性都非常出色，并且材质稳定、不易变色。

二、内部结构

开关通常应采用纯银触点和用银铜复合材料做的导电片，这样可防止开启关闭时电弧引起氧化。优质面板的导电桥采用的是银镍铜复合材料，银材料的导电性优良，而银镍合金抑制电弧的能力非常强，开关采用黄铜螺钉压线，接触面大而好，压线能力强，接线稳定可靠。

三、选择有保护门的墙壁开关产品

要检查一下墙壁开关或插座夹片的紧固程度，插力平稳是一个关键因素。同时强力挤压使插头不易脱落，有效地减少了非人为因素的断电事故发生。在考虑开关和插座的安全性之余，它们的外观设计也被越来越多的消费者所关注，颜色的选择尽量与墙体颜色接近。

正确安全地使用开关插座，做好开关插座火灾的预防措施，避免灾难的发生。开关插座使用过程中也潜在着安全隐患。

电器主要通过开关、插座获得电源，因此开关和插座的使用频率非常高。但如果开关和插座选型、安装或使用不当，极易引发火灾事故。因此做好这类火灾的预防工作非常重要。

开关、插座火灾的预防措施主要包括以下八个方面：

A、正确选型，也就是根据家用电器的总容量及具体使用环境，选择合适的开关和插座。湿度较大的场所应选用防火开关和拉线开关；有腐蚀性物品或灰尘较大的室内不可安装开关、插座，而应安装于室外；具有燃烧、爆炸危险的场所，应选用防火或防爆的开关和插座；

B、闸刀式开关应选用相匹配的保险丝。不允许任意更改尤其是加粗熔体，更不允许用铜、铝、铁等金属丝代替保险丝；

C、开关、插座的额定电流及额定电压均应与用电实际相符。不可任意超负荷，以免线路过载烧坏胶木造成短路引起火灾；

D、单极开关应控制火(相)线，不可接在零线上。否则人体若接触堆线同样会引起触电事故。一旦火线接地，还会发生短路甚至引起火灾；

E、灯头插座在过载时极易发生事故。因此不可将电熨斗、电炉、空调等大功率电器接入灯头插座使用，以免引发火灾；

F、外出、睡觉或突然停电时，要及时切断电源，特别是电热器具更应倍加注意；

G、开关、插座应尽量安装在干燥、清洁、无尘的位置，以免受潮腐蚀造成胶木击穿短路而引发火灾；

H、开关、插座老化和损坏后，应及时修理和更换。

为了您和您家人的幸福，请正确安全地使用开关插座，防止意外事故的发生！
